đ Beschreibung der Röhre: 6BA6 Inventarnummer: 02499
| Name | â 6BA6 |
| Vergleichsname | â 6BA8A â EF93 |
| Hersteller | â Philips |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Miniatur, 7pol. â Liste aller Röhren mit: Miniatur, 7pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S16 |
đ Beschreibung der Systeme fĂŒr die Röhre: 6BA6
| System 1 | |
| Kathode | 7 |
| Gitter 1 | 1 |
| Gitter 2 | 6 |
| Gitter 3 | 2 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 5 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 3, 4 |
| Abschirmung | 2 |
| Funktion | â Zwischenfrequenzverstaerker |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

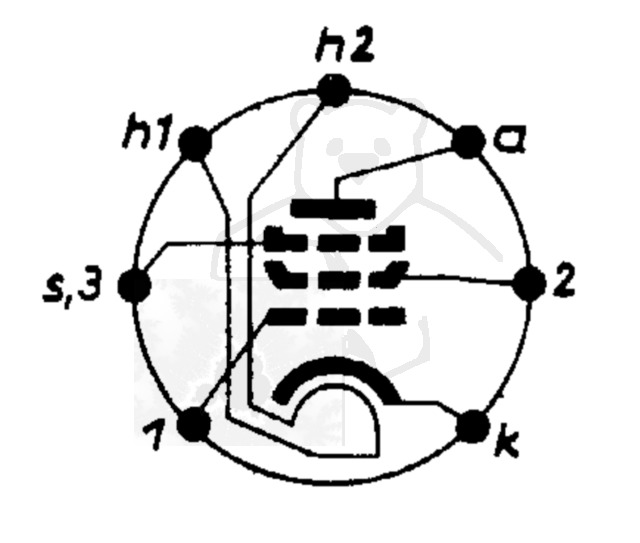

đ Sockelschaltung der 6BA6
Bildquelle: Lorenz Datenblatt
đ DatenblĂ€tter zur Röhre: 6BA6
Datenblatt 6BA6 Brimar Version 1 [www.tubedata.info].pdf (1437 kB)
Datenblatt 6BA6 Brimar Version 2 [www.tubedata.info].pdf (84 kB)
Datenblatt 6BA6 General Electric [www.tubedata.info].pdf (403 kB)
Datenblatt 6BA6 Mazda Belvu [www.tubedata.info].pdf (370 kB)
Datenblatt 6BA6 RCA [www.tubedata.info].pdf (275 kB)
Datenblatt 6BA6 Tung-Sol [www.tubedata.info].pdf (247 kB)
Datenblatt 6BA6W Tung-Sol.pdf (263 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren

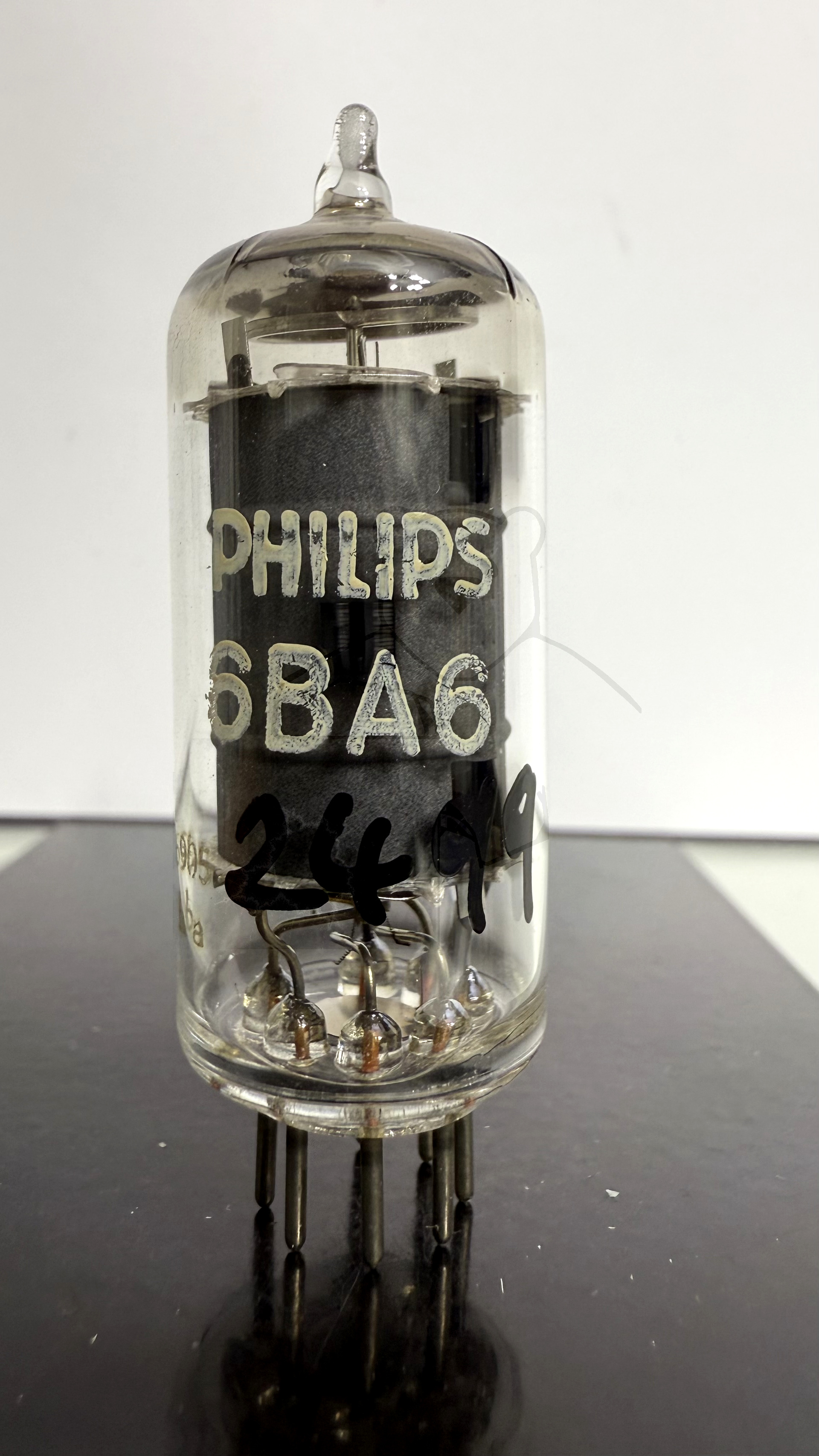

đ Bilder der Röhre: 6BA6

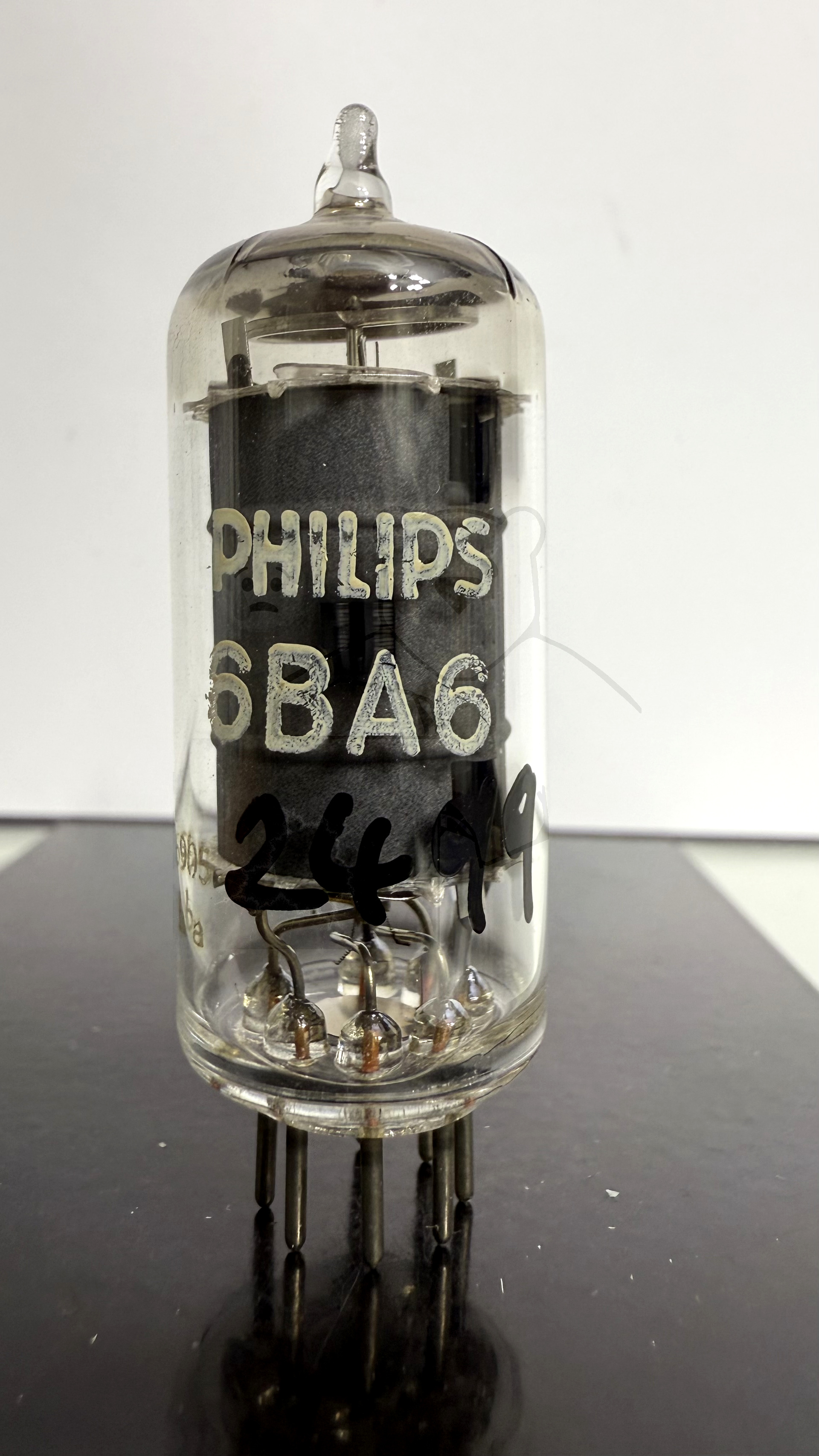

Röhre 6BA6 #2499 Bild 1
