đ Beschreibung der Röhre: EL90 Inventarnummer: 02444
| Name | â EL90 |
| Vergleichsname | â 6005 â 6AQ5 â 6AQ5A 6AQ5W 6HG5 |
| Hersteller | â Unbekannter Hersteller |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,45 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Miniatur, 7pol. â Liste aller Röhren mit: Miniatur, 7pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S4 |
đ Beschreibung der Systeme fĂŒr die Röhre: EL90
| System 1 | |
| Kathode | 2 |
| Gitter 1 | 1, 7 |
| Gitter 2 | 6 |
| Gitter 3 | 2 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 5 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 3, 4 |
| Abschirmung | |
| Funktion | â Endpentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

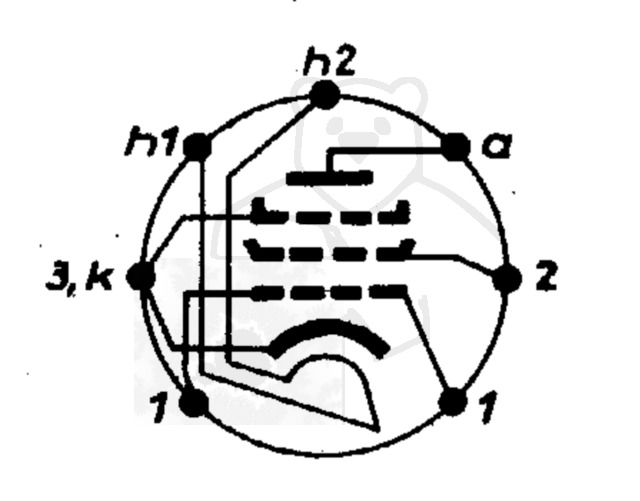

đ Sockelschaltung der EL90
Bildquelle: Lorenz Datenblatt
đ DatenblĂ€tter zur Röhre: EL90
Datenblatt EL90 HL90 Funkwerk.pdf (64 kB)
Datenblatt EL90 Lorenz.pdf (189 kB)
Pruefkarte EL90 6AQ5 - Funke W19 Roehrenpruefer.pdf (142 kB)
Pruefkarte EL90 6AQ5 - Neuberger RPM370 Roehrenmessgeraet.pdf (194 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren

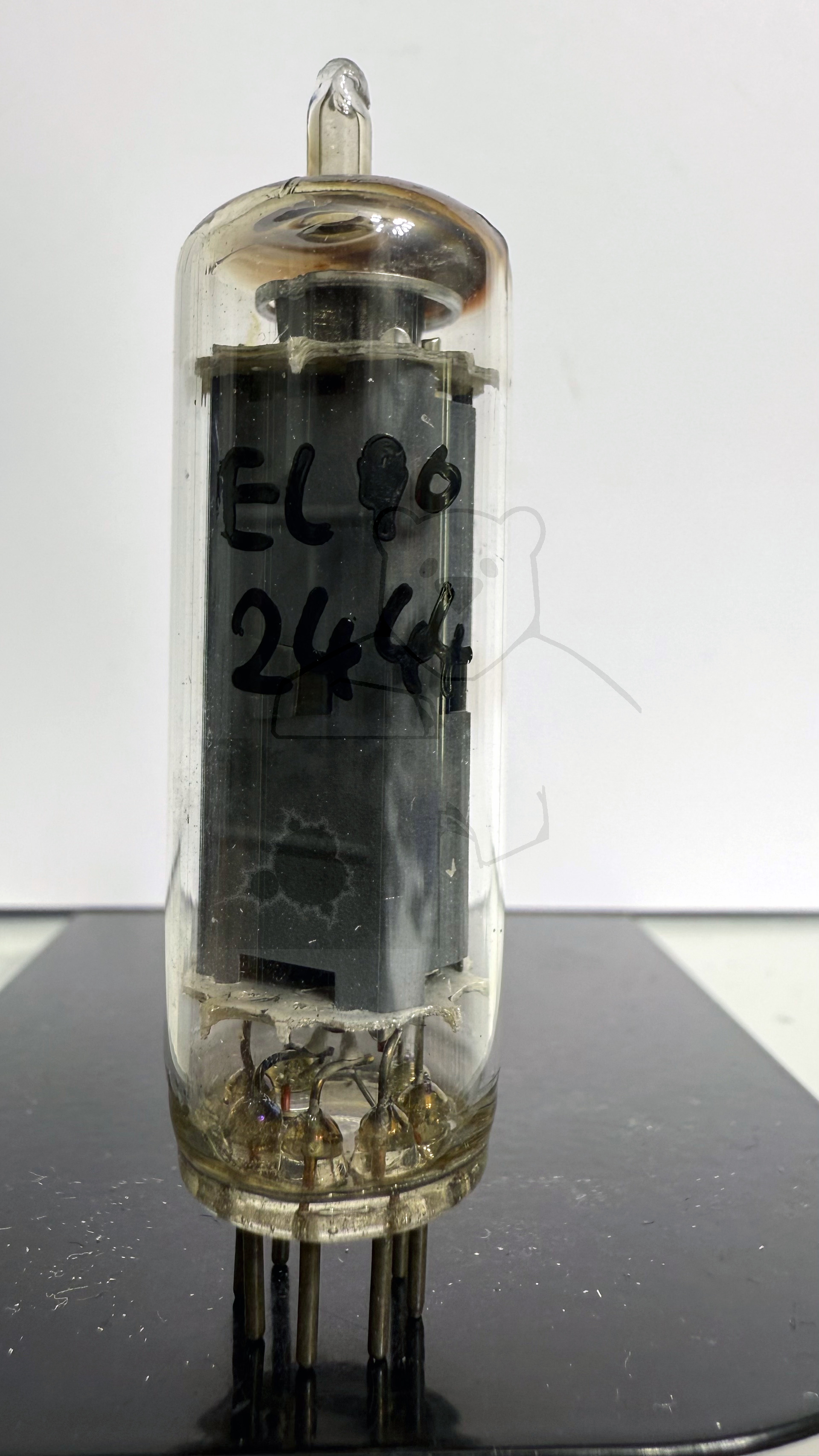

đ Bilder der Röhre: EL90
Röhre EL90 #2444 Bild 1
