Daten und Bilder der Röhre: ECF80

🔎 Beschreibung der Röhre: ECF80 Inventarnummer: 02406

Name	→ ECF80
Vergleichsname	6BL8
Hersteller	→ Philips
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,43
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode	D3C6
Serien Nummer
Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S3

🔎 Beschreibung der Systeme für die Röhre: ECF80

	System 1	System 2
Kathode	8	7
Gitter 1	9	2
Gitter 2		3
Gitter 3		7
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	1	6
Anode 2
Leuchtschirm
Heizung	4, 5	4, 5
Abschirmung	7	7
Funktion	→ Oszillator	→ Breitbandverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der ECF80

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: ECF80
Datenblatt ECF80 La Radiotechnique [www.tubedata.info].pdf (135 kB)
Datenblatt ECF80 Mazda Belvu [www.tubedata.info].pdf (748 kB)
Datenblatt ECF80 Philips Version 1 [www.tubedata.info].pdf (98 kB)
Datenblatt ECF80 Philips Version 2 [www.tubedata.info].pdf (17 kB)
Datenblatt ECF80 Telefunken Handbuch der Rundfunk Röhren Band 1.pdf (4474 kB)
Pruefkarte ECF80 - Karte 1 - Funke W19 Roehrenpruefer.pdf (148 kB)
Pruefkarte ECF80 - Karte 2 - Funke W19 Roehrenpruefer.pdf (142 kB)
Pruefkarte ECF80 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (213 kB)
Pruefkarte ECF80 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (201 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären

🔎 Bilder der Röhre: ECF80

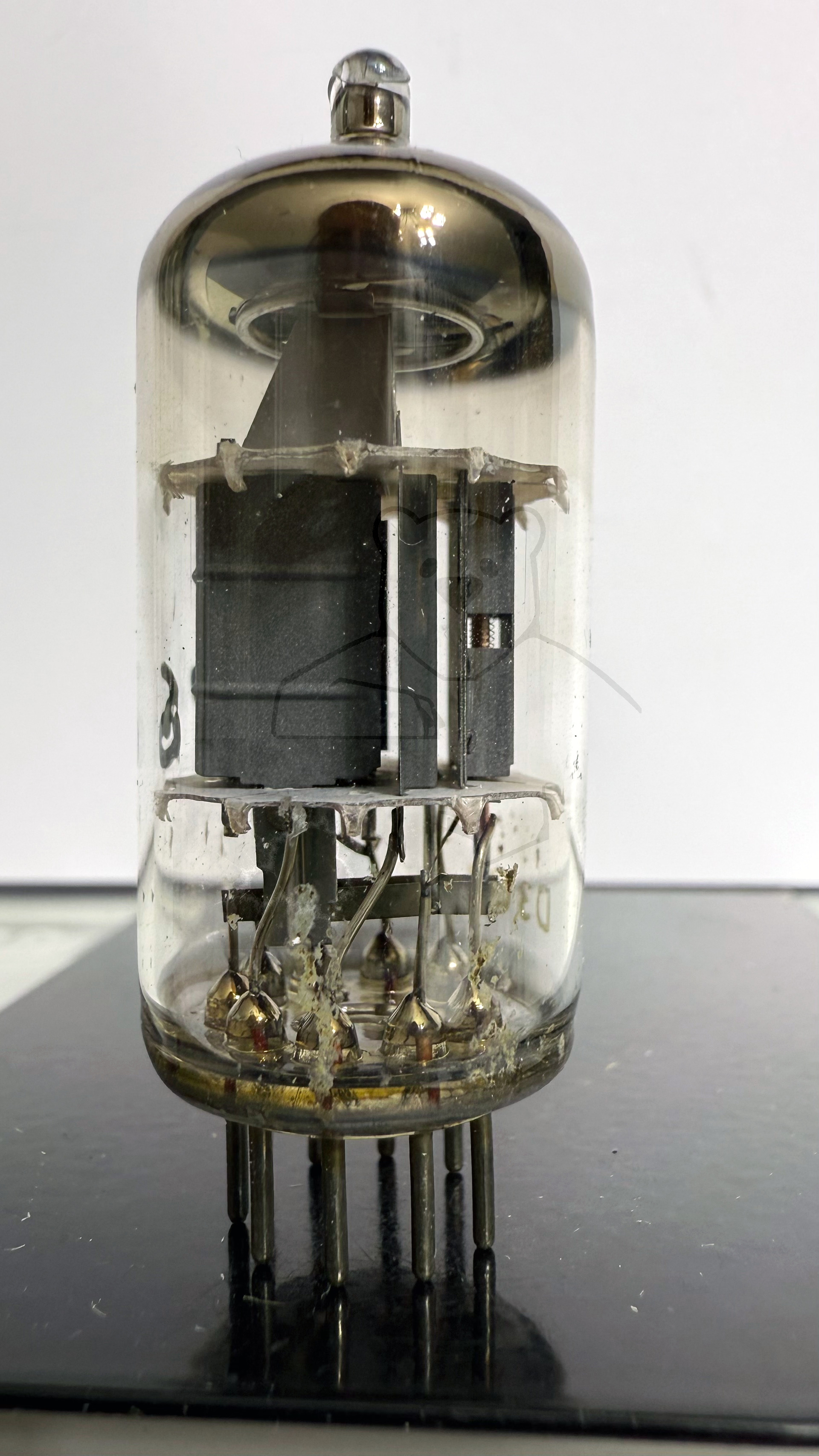

Röhre ECF80 #2406 Bild 1
