Daten und Bilder der Röhre: E80F

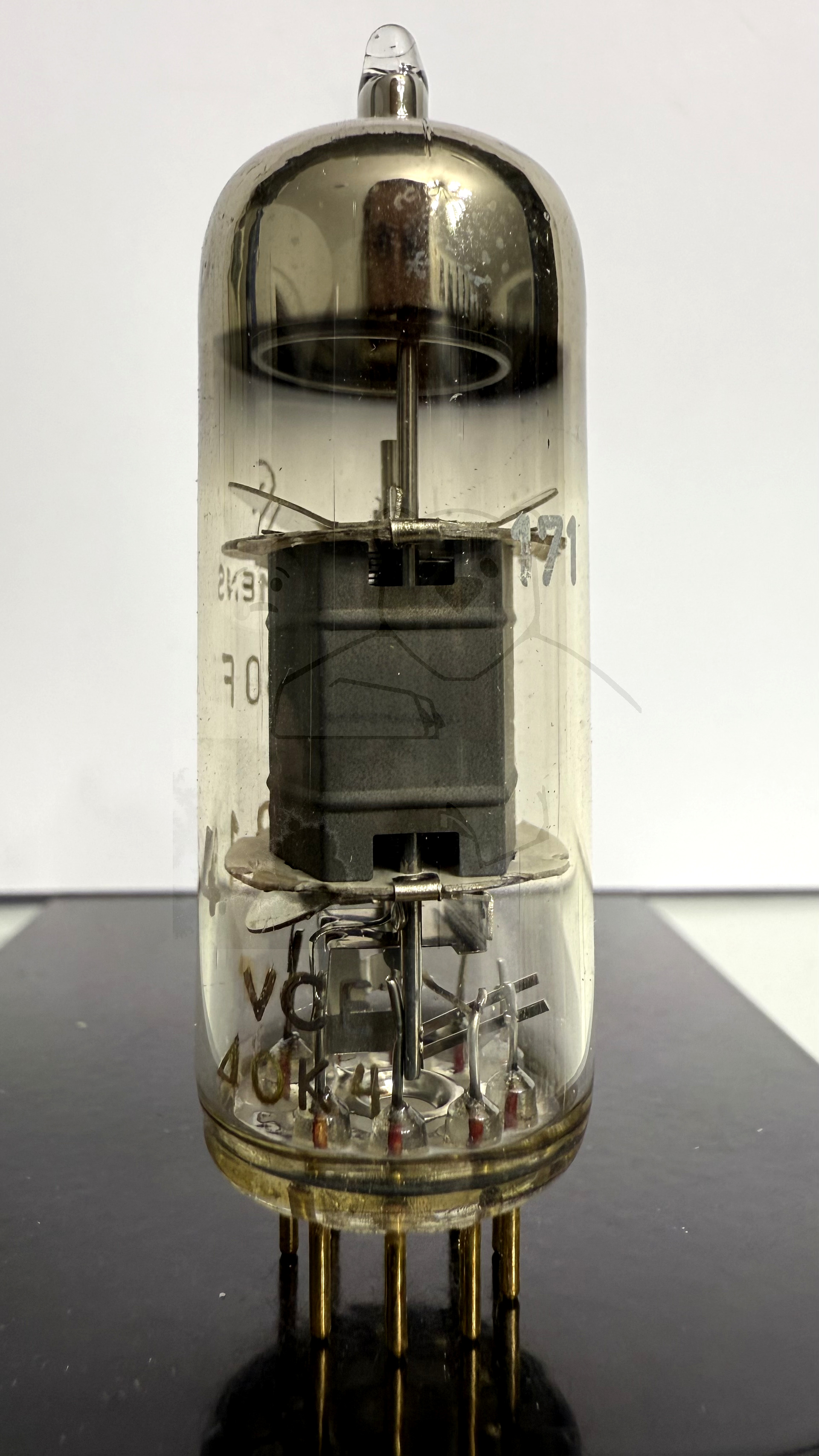

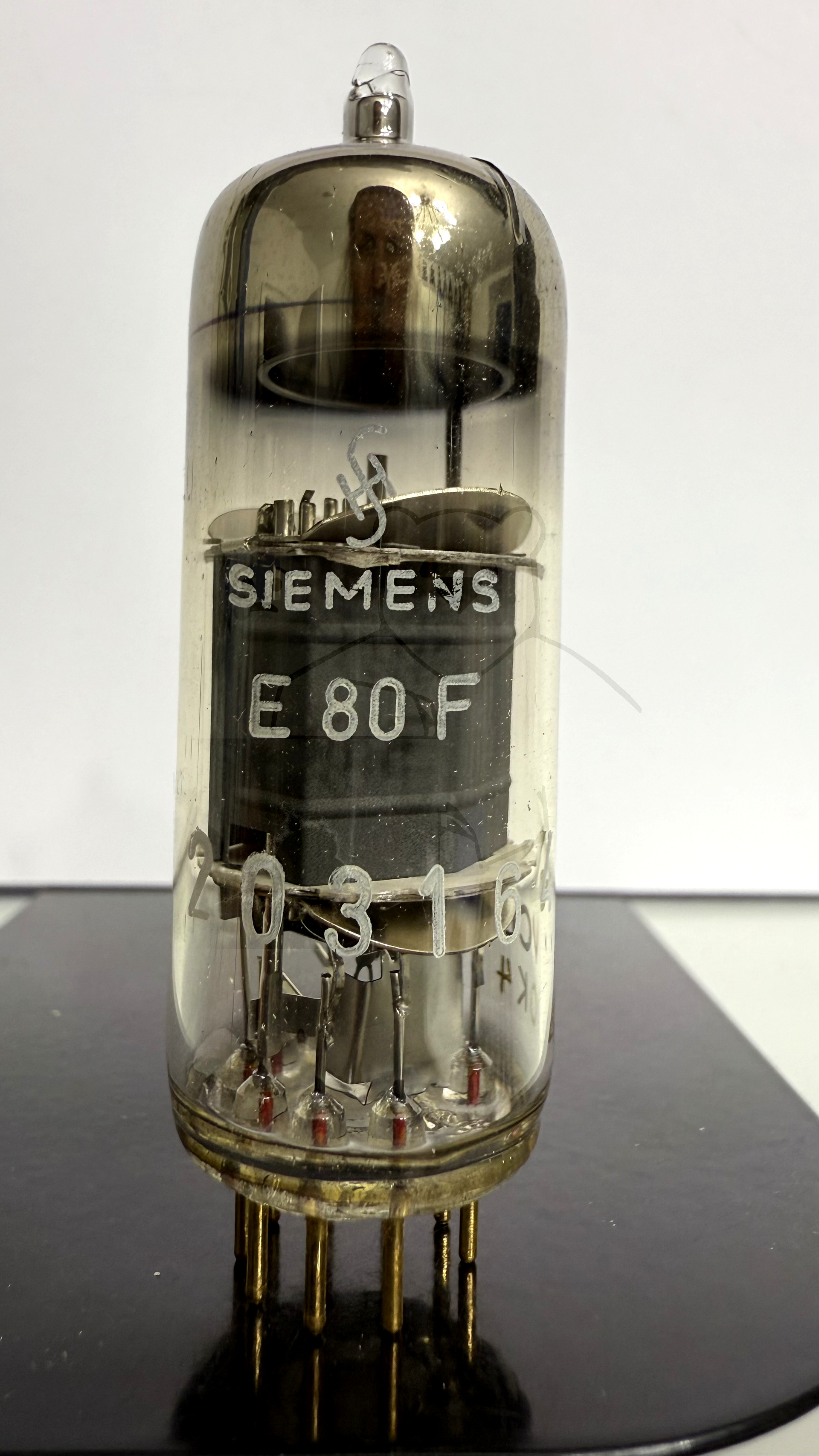

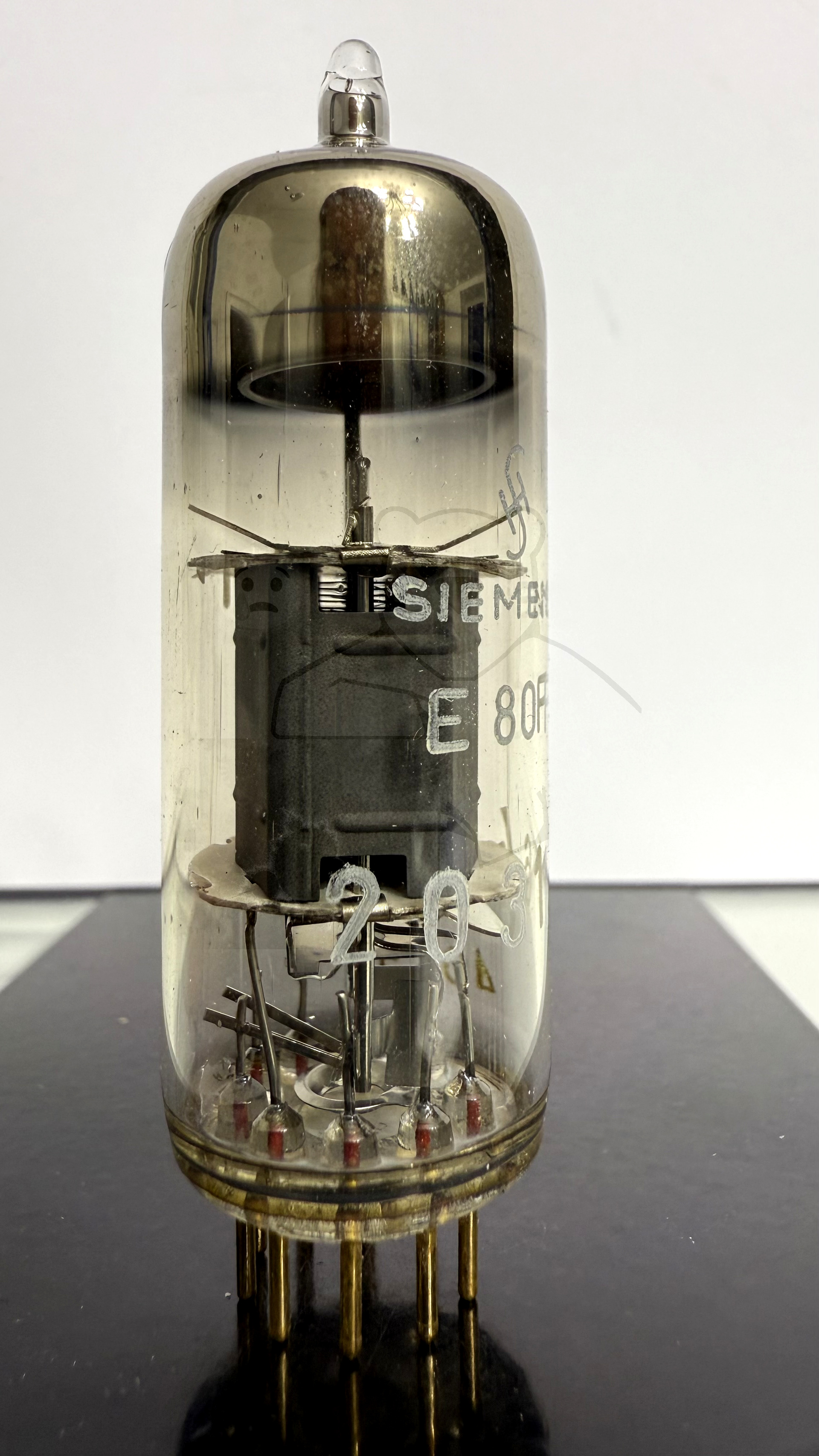

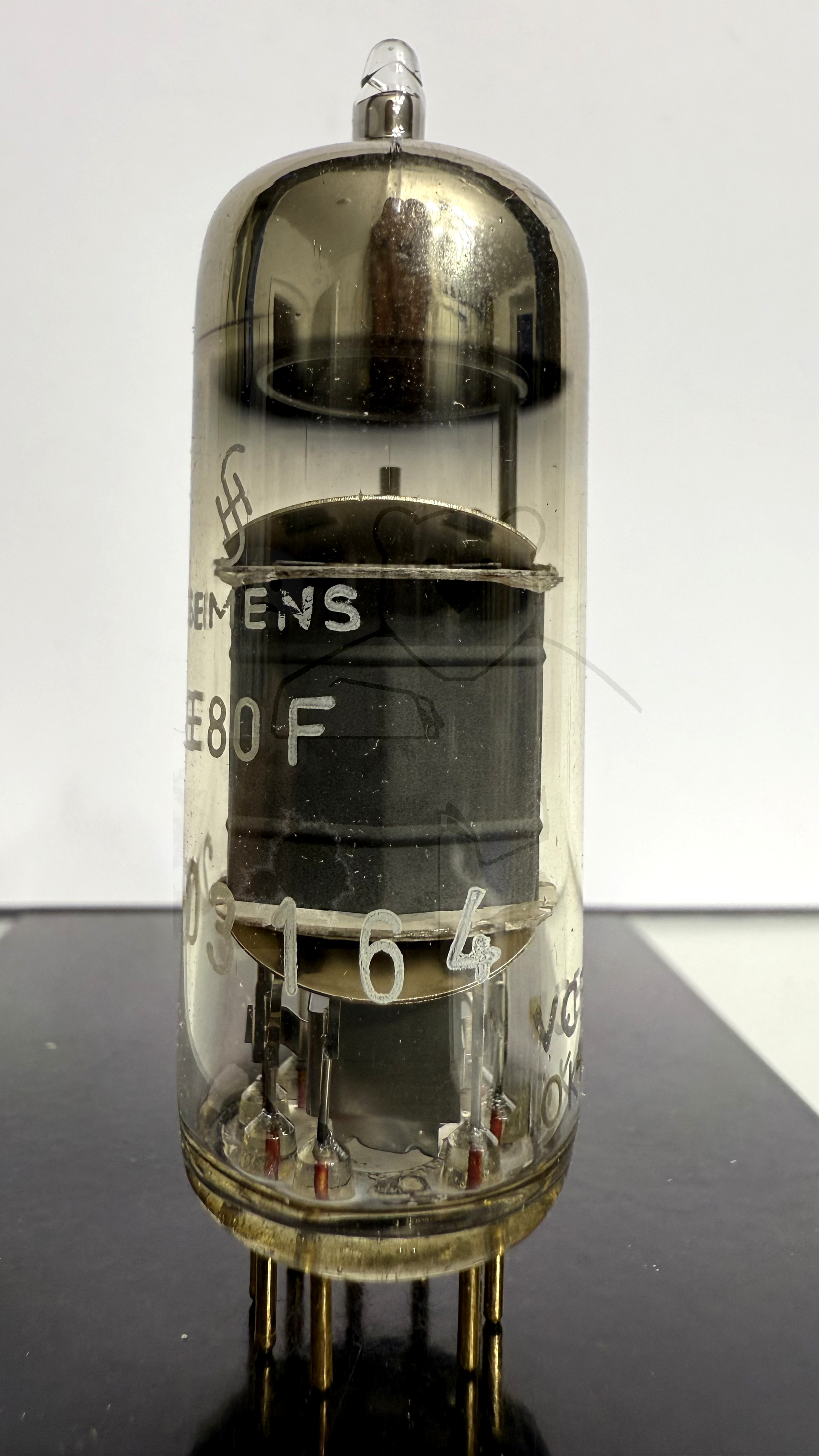

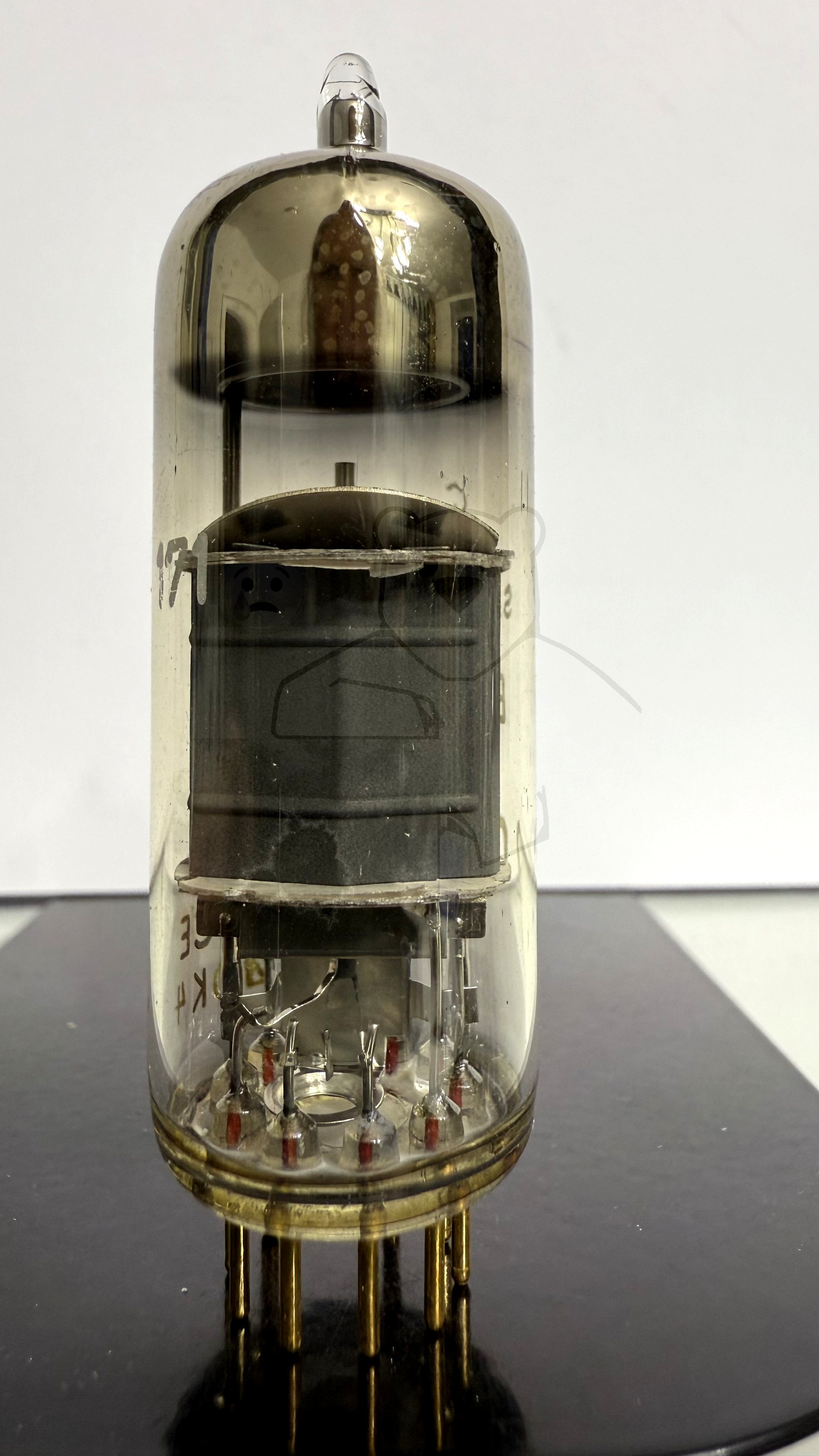

🔎 Beschreibung der Röhre: E80F Inventarnummer: 02318

Name	→ E80F
Vergleichsname	6084
Hersteller	→ Siemens
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Informationen Röhrentyp	Besonders brummarme Variante der → EF80
Informationen
Kenn Nummer	171
Ätz- Produktionscode	VCE ⊿OK4
Serien Nummer	20316
Verpackung	Originalverpackung, Passend zur Röhrennummer
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S137c

🔎 Beschreibung der Systeme für die Röhre: E80F

	System 1
Kathode	3
Gitter 1	9
Gitter 2	1
Gitter 3	8
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6
Anode 2
Leuchtschirm
Heizung	4, 5
Abschirmung	2, 7
Funktion	→ Breitbandverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der E80F

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: E80F
Datenblatt E80F Philips Version 1 [www.tubedata.info].pdf (566 kB)
Datenblatt E80F Philips Version 2 [www.tubedata.info].pdf (421 kB)
Datenblatt E80F Telefunken.pdf (151 kB)
Pruefkarte E80F - Funke W19 Roehrenpruefer.pdf (156 kB)
Pruefkarte E80F 6084 - Neuberger RPM370 Roehrenmessgeraet.pdf (193 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
