đ Beschreibung der Röhre: 12AT7 Inventarnummer: 02273
| Name | â 12AT7 |
| Vergleichsname | B152 B309 B739 CC81E CV455 â ECC81 |
| Hersteller | â General Electric |
| Heizspannung (Volt) | 6,3 oder 12,6 |
| Heizstrom (AmpĂšre) | 0,3 oder 0,15 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Noval, 9pol. â Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | Die Röhre kann mit 12,6V oder 6,3V beheizt werden, je nach Beschaltung der Heizung. |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S1 |
đ Beschreibung der Systeme fĂŒr die Röhre: 12AT7
| System 1 | System 2 | |
| Kathode | 8 | 3 |
| Gitter 1 | 7 | 2 |
| Gitter 2 | ||
| Gitter 3 | ||
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 6 | 1 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 4, 5 - Mittelanzapfung auf Stift 9 | 4, 5 - Mittelanzapfung auf Stift 9 |
| Abschirmung | ||
| Funktion | â Oszillator / Mischer |
â Oszillator / Mischer |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der 12AT7
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: 12AT7
Datenblatt 12AT7 Amperex.pdf (157 kB)
Datenblatt 12AT7 Brimar Version 1 [www.tubedata.info].pdf (114 kB)
Datenblatt 12AT7 Brimar Version 2 [www.tubedata.info].pdf (1275 kB)
Datenblatt 12AT7 General Electric.pdf (364 kB)
Datenblatt 12AT7 Mazda Belvu [www.tubedata.info].pdf (349 kB)
Datenblatt 12AT7 RCA [www.tubedata.info].pdf (169 kB)
Datenblatt 12AT7 Tung-Sol [www.tubedata.info].pdf (153 kB)
Datenblatt 12AT7WA CSF Compagnie Générale de T.S.F [www.tubedata.info].pdf (5129 kB)
Datenblatt 12AT7WA Mazda Belvu [www.tubedata.info].pdf (646 kB)
Datenblatt 12AT7WA Raytheon [www.tubedata.info].pdf (872 kB)
Datenblatt 12AT7WA Tung-Sol [www.tubedata.info].pdf (332 kB)
Pruefkarte ECC81 12AT7 - Karte 1 - Funke W19 Roehrenpruefer.pdf (165 kB)
Pruefkarte ECC81 12AT7 - Karte 2 - Funke W19 Roehrenpruefer.pdf (162 kB)
Pruefkarte ECC81 12AT7 - Neuberger RPM370 Roehrenmessgeraet.pdf (257 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 12AT7

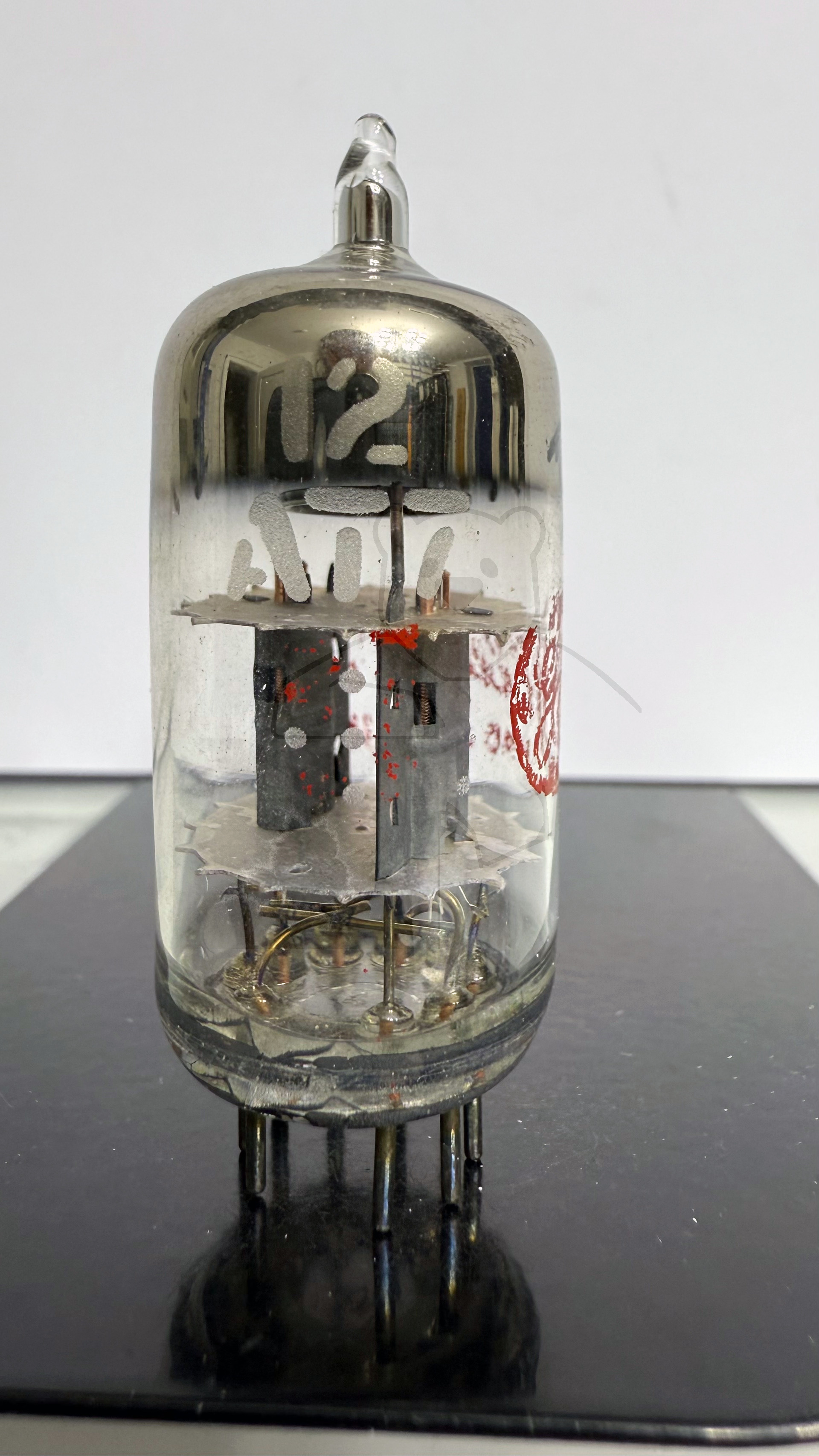

Röhre 12AT7 #2273 Bild 1

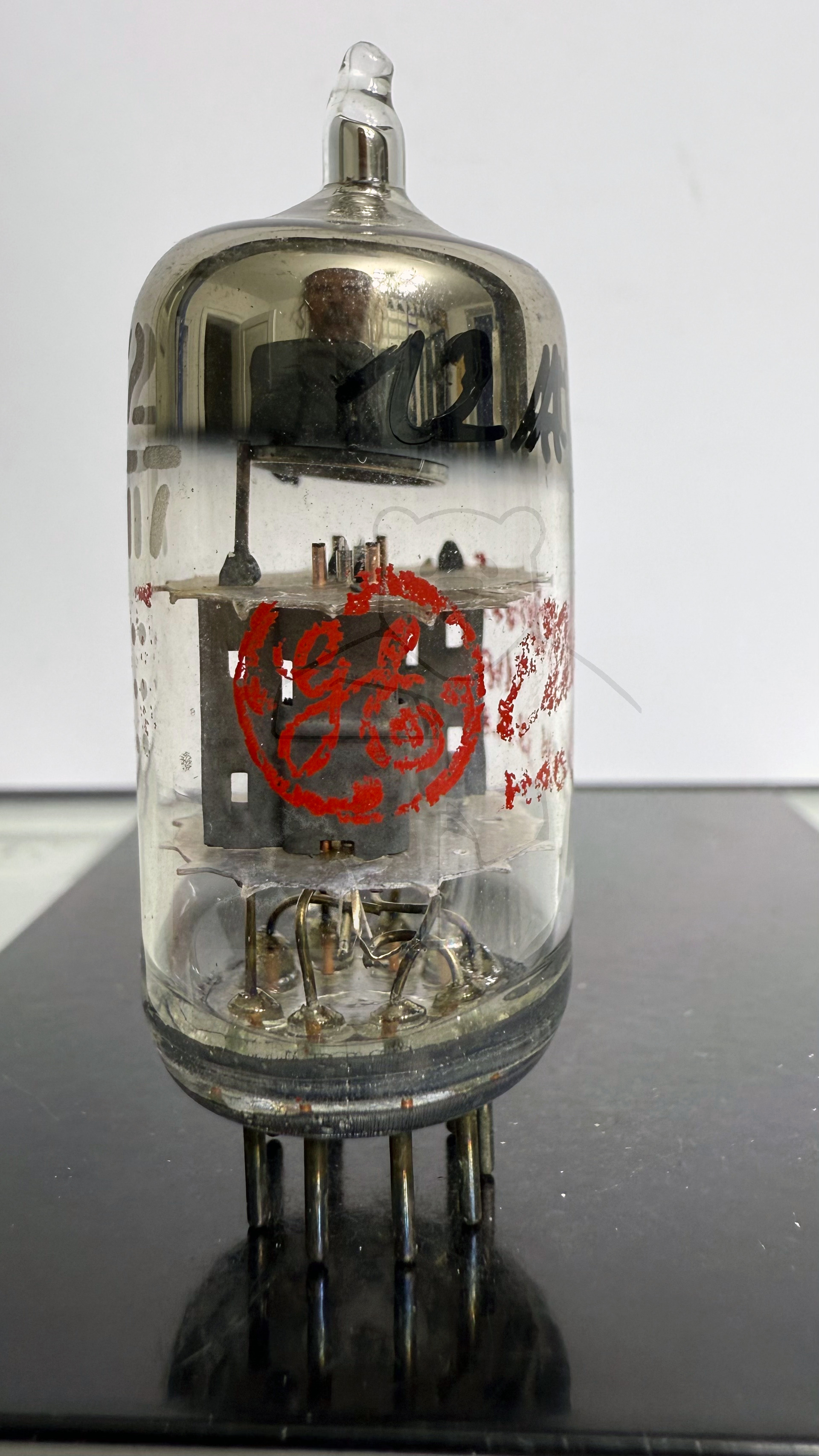

Röhre 12AT7 #2273 Bild 2

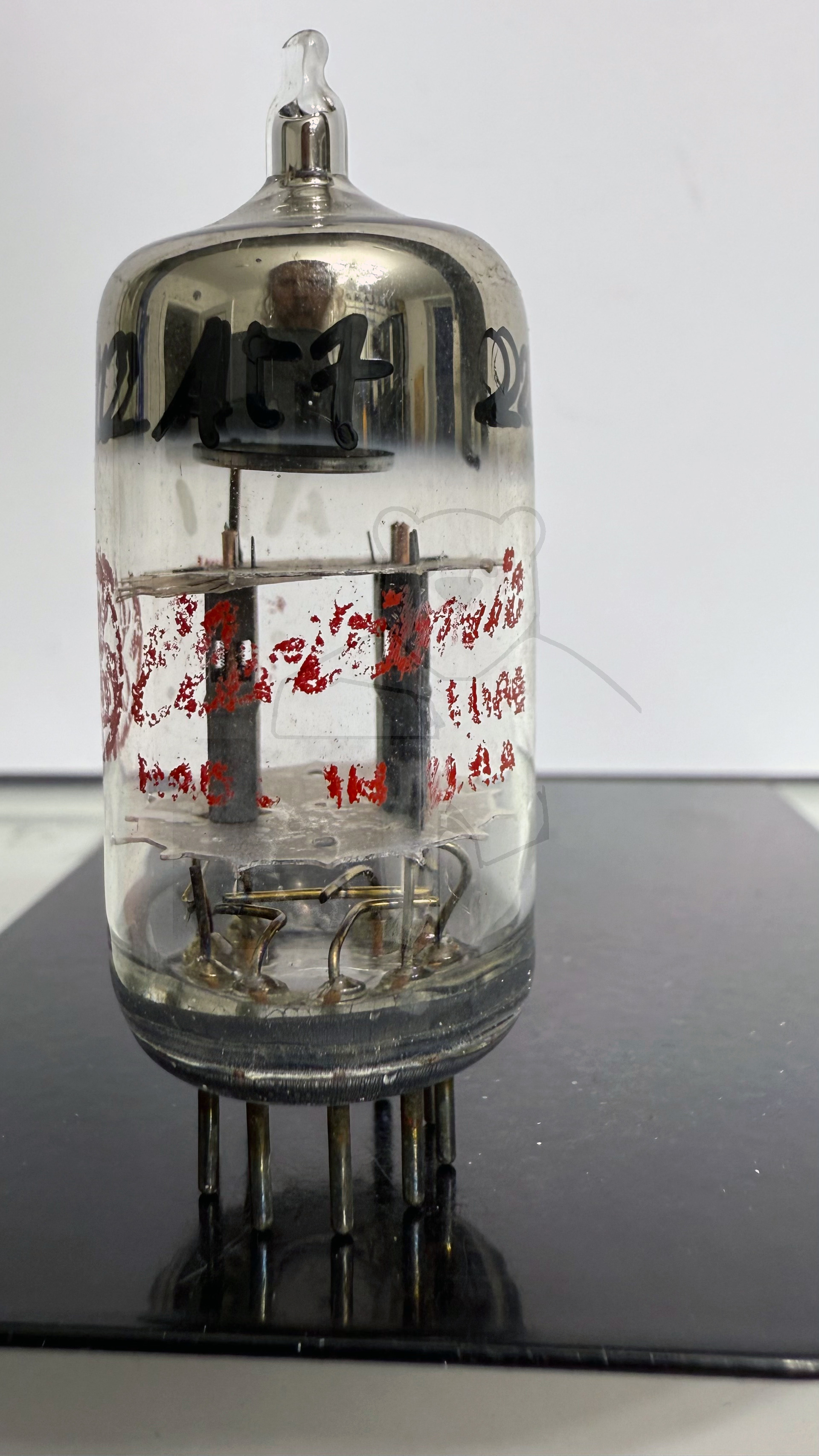

Röhre 12AT7 #2273 Bild 3

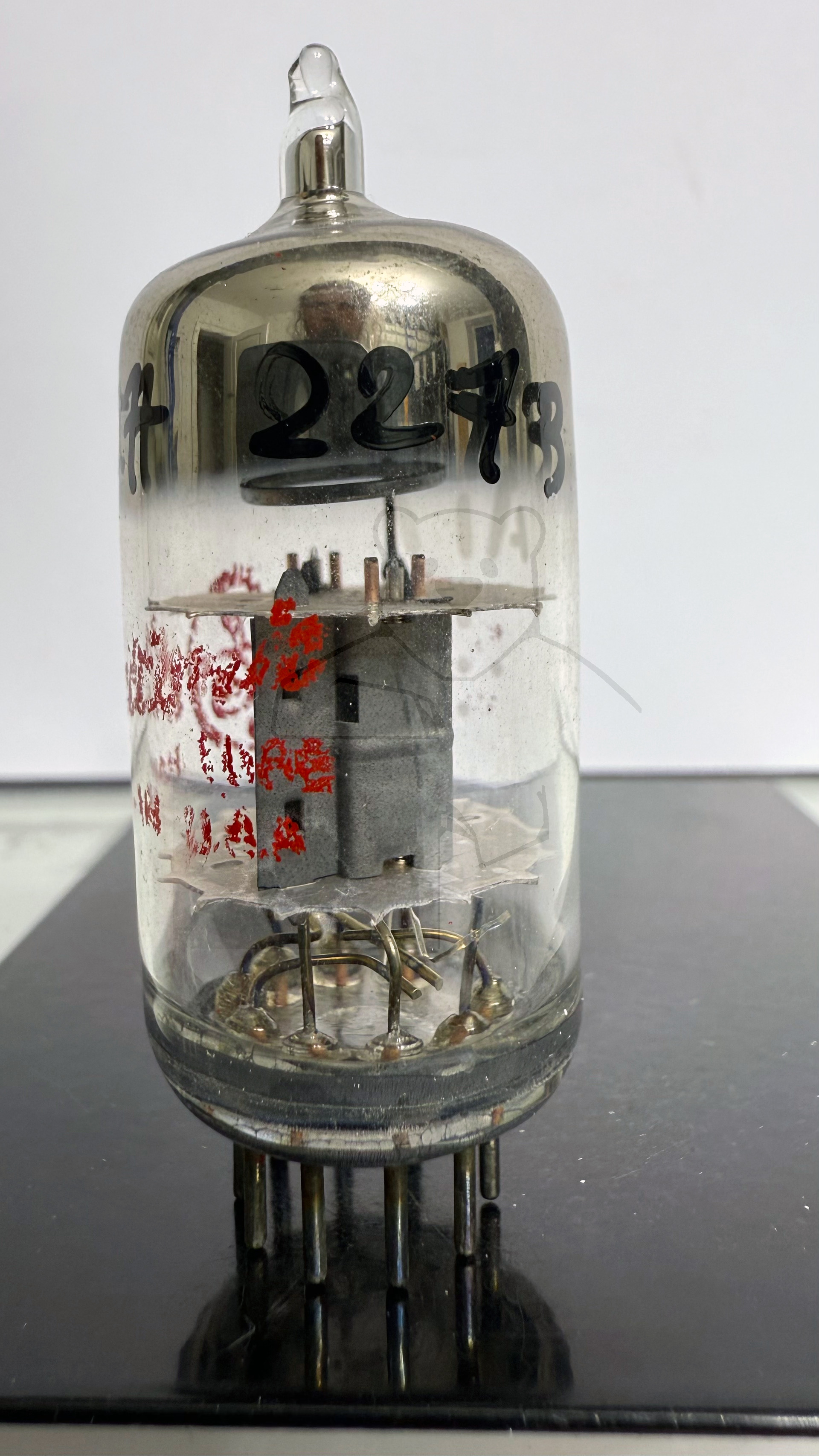

Röhre 12AT7 #2273 Bild 4

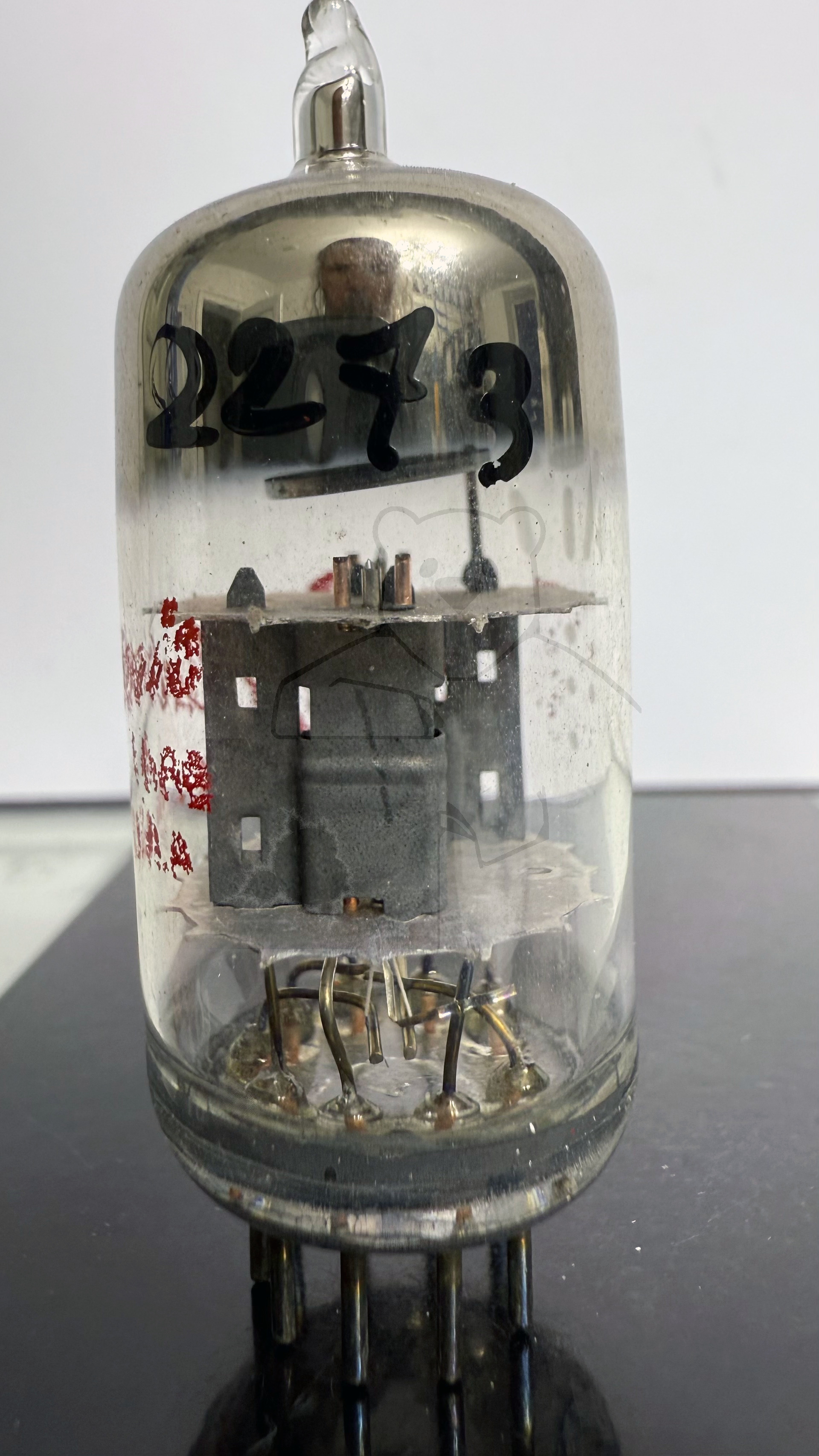

Röhre 12AT7 #2273 Bild 5
