đ Beschreibung der Röhre: 6U8A Inventarnummer: 02204
| Name | â 6U8A |
| Vergleichsname | 6678 â 6U8 â ECF82 |
| Hersteller | â General Electric |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,45 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Noval, 9pol. â Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S3 |
đ Beschreibung der Systeme fĂŒr die Röhre: 6U8A
| System 1 | System 2 | |
| Kathode | 8 | 7 |
| Gitter 1 | 9 | 2 |
| Gitter 2 | 3 | |
| Gitter 3 | 7 | |
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 1 | 6 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 4, 5 | 4, 5 |
| Abschirmung | 7 | 7 |
| Funktion | â Oszillator |
â Mischroehre |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der 6U8A
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: 6U8A
Datenblatt 6U8 ECF82 RFT.pdf (141 kB)
Datenblatt 6U8 Mazda Belvu [www.tubedata.info].pdf (107 kB)
Datenblatt 6U8 Mullard [www.tubedata.info].pdf (124 kB)
Datenblatt 6U8 Tung-Sol [www.tubedata.info].pdf (81 kB)
Datenblatt 6U8A General Electric.pdf (631 kB)
Datenblatt 6U8A RCA [www.tubedata.info].pdf (310 kB)
Datenblatt 6U8A Tung-Sol [www.tubedata.info].pdf (300 kB)
Pruefkarte 6U8 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (214 kB)
Pruefkarte 6U8 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (229 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 6U8A

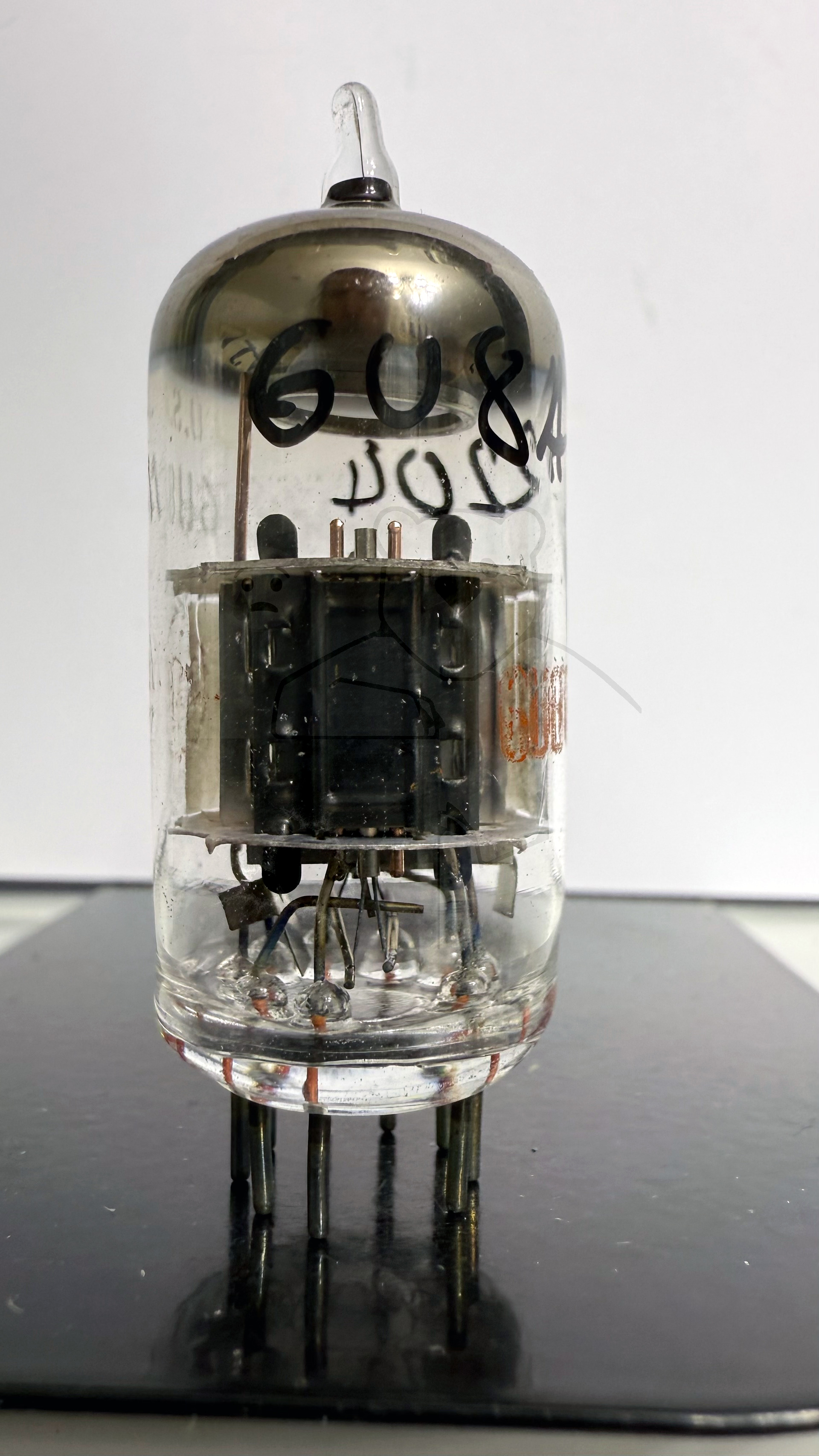

Röhre 6U8A #2204 Bild 1
