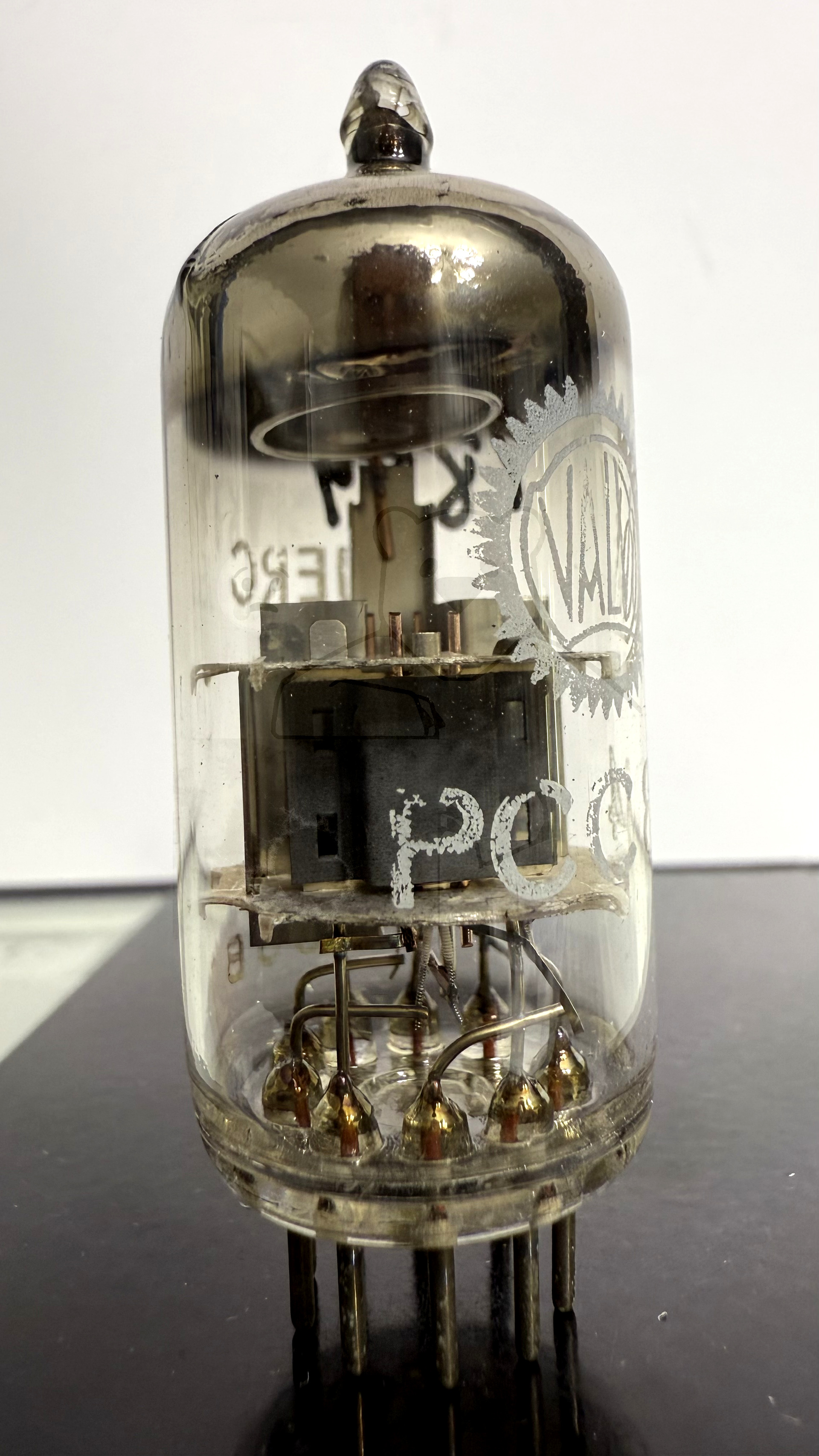

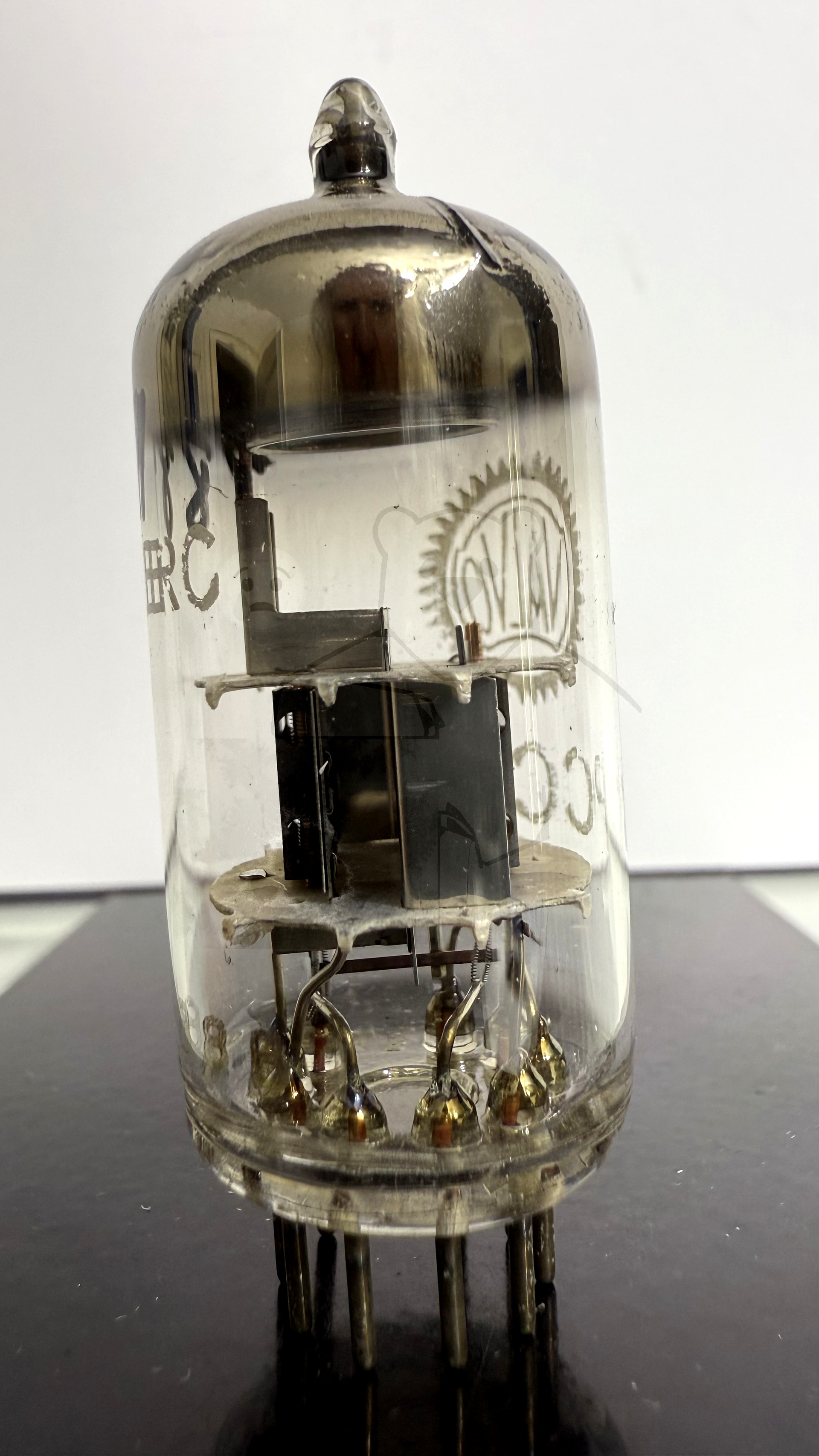

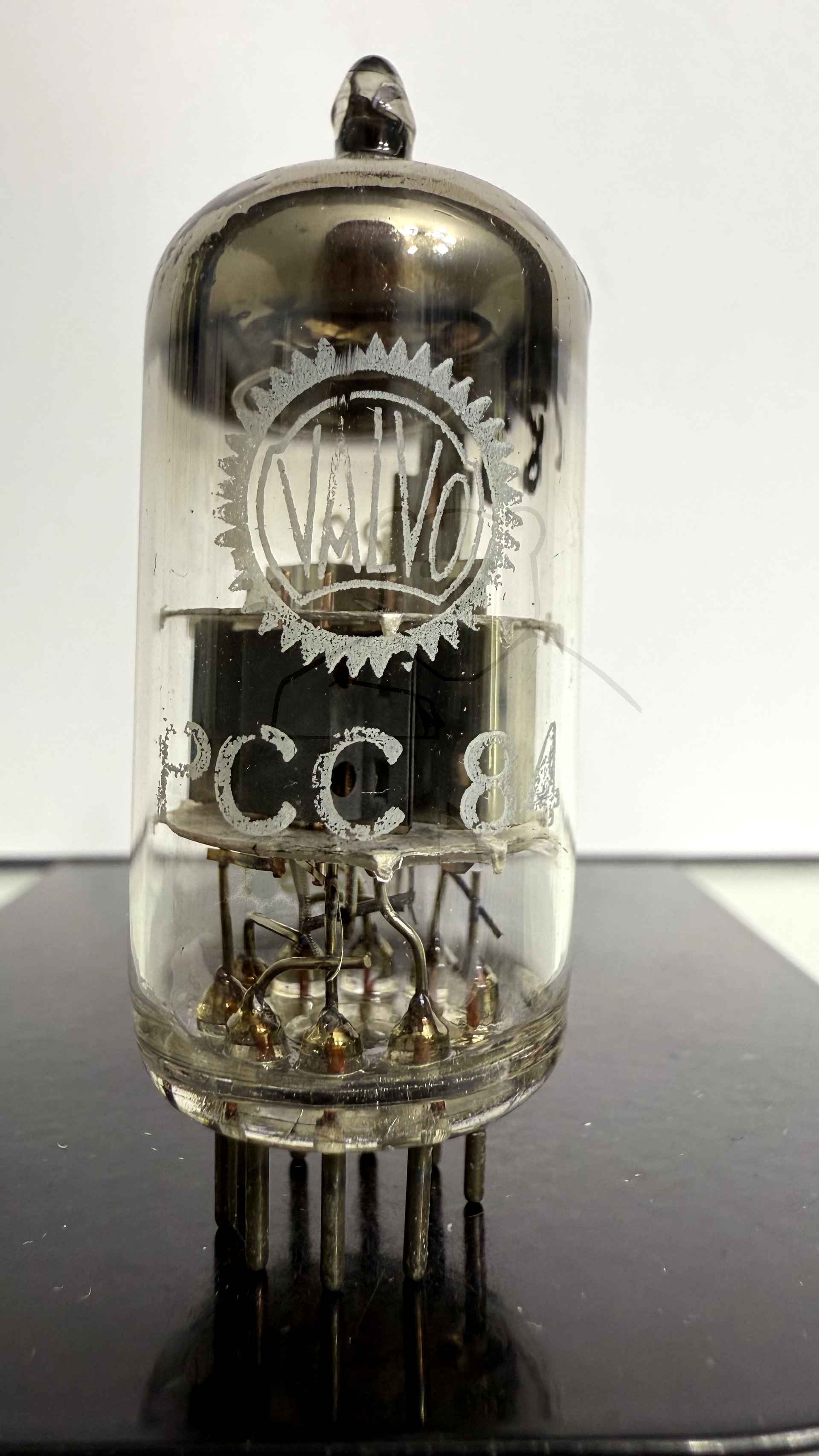

Daten und Bilder der Röhre: PCC84

🔎 Beschreibung der Röhre: PCC84 Inventarnummer: 01889

Name	→ PCC84
Vergleichsname	7AN7
Hersteller	→ Valvo
Heizspannung (Volt)	7,2
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Informationen Röhrentyp
Informationen

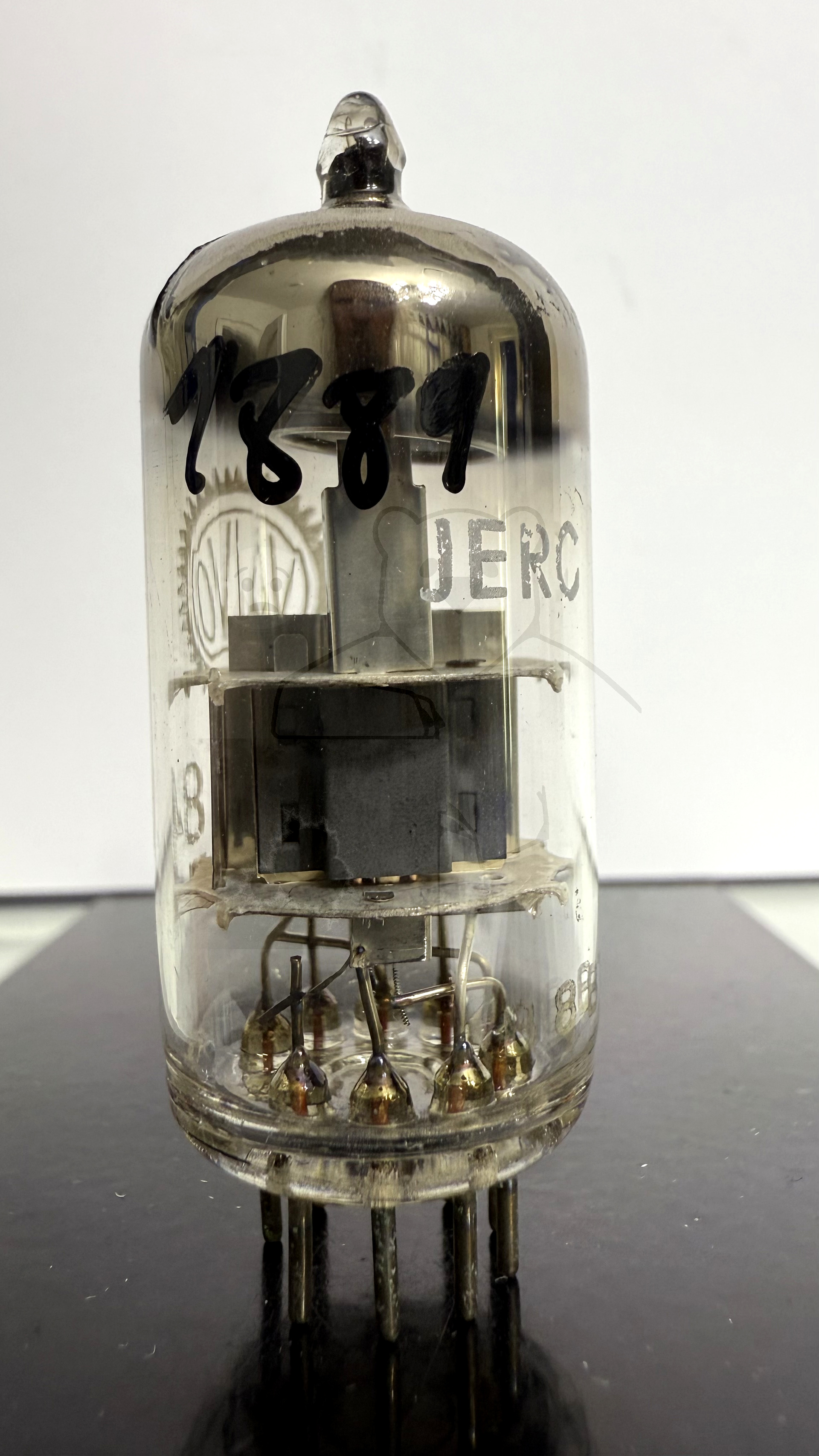

Kenn Nummer	JERC
Ätz- Produktionscode	B8B1
Serien Nummer

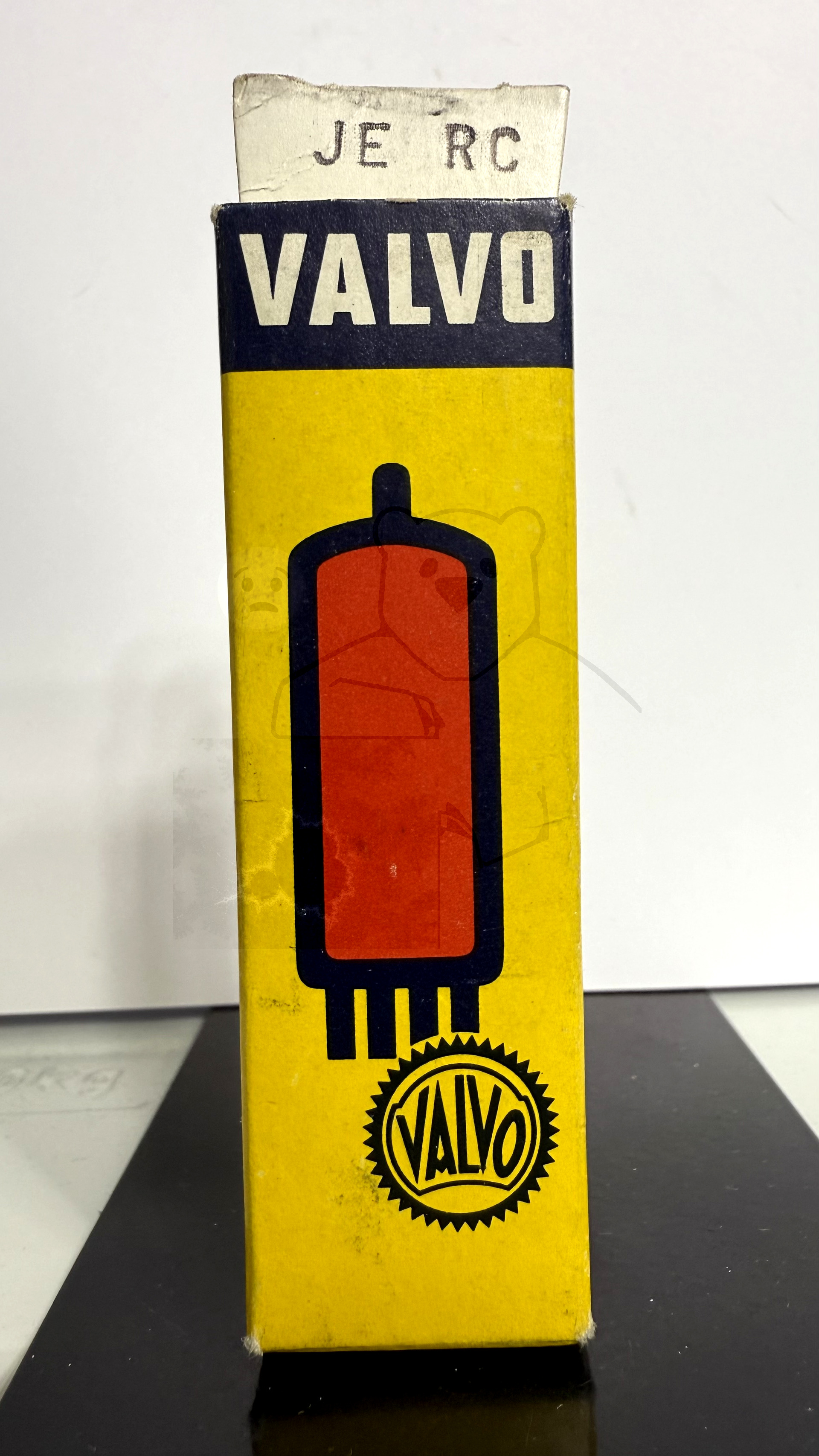

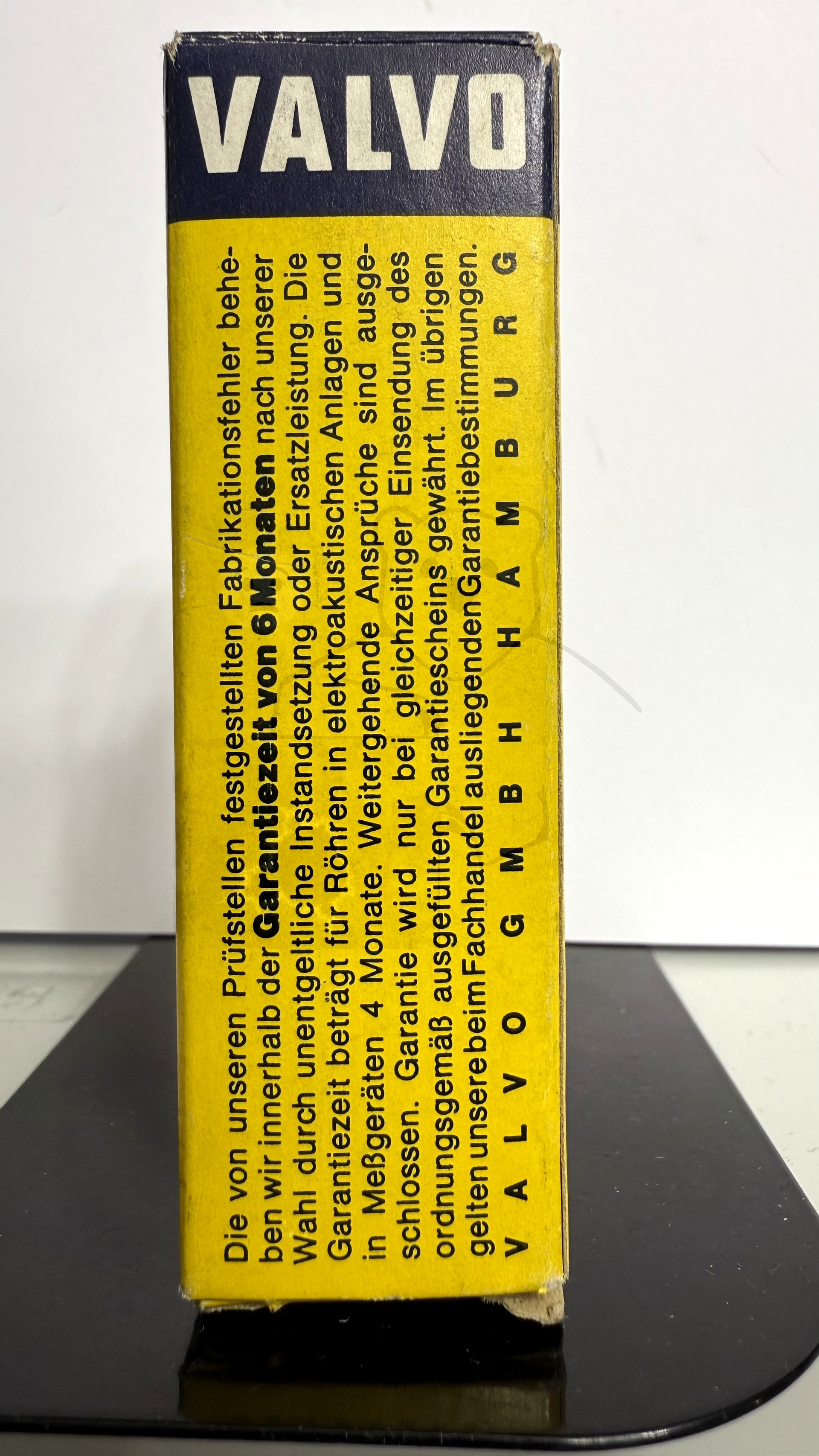

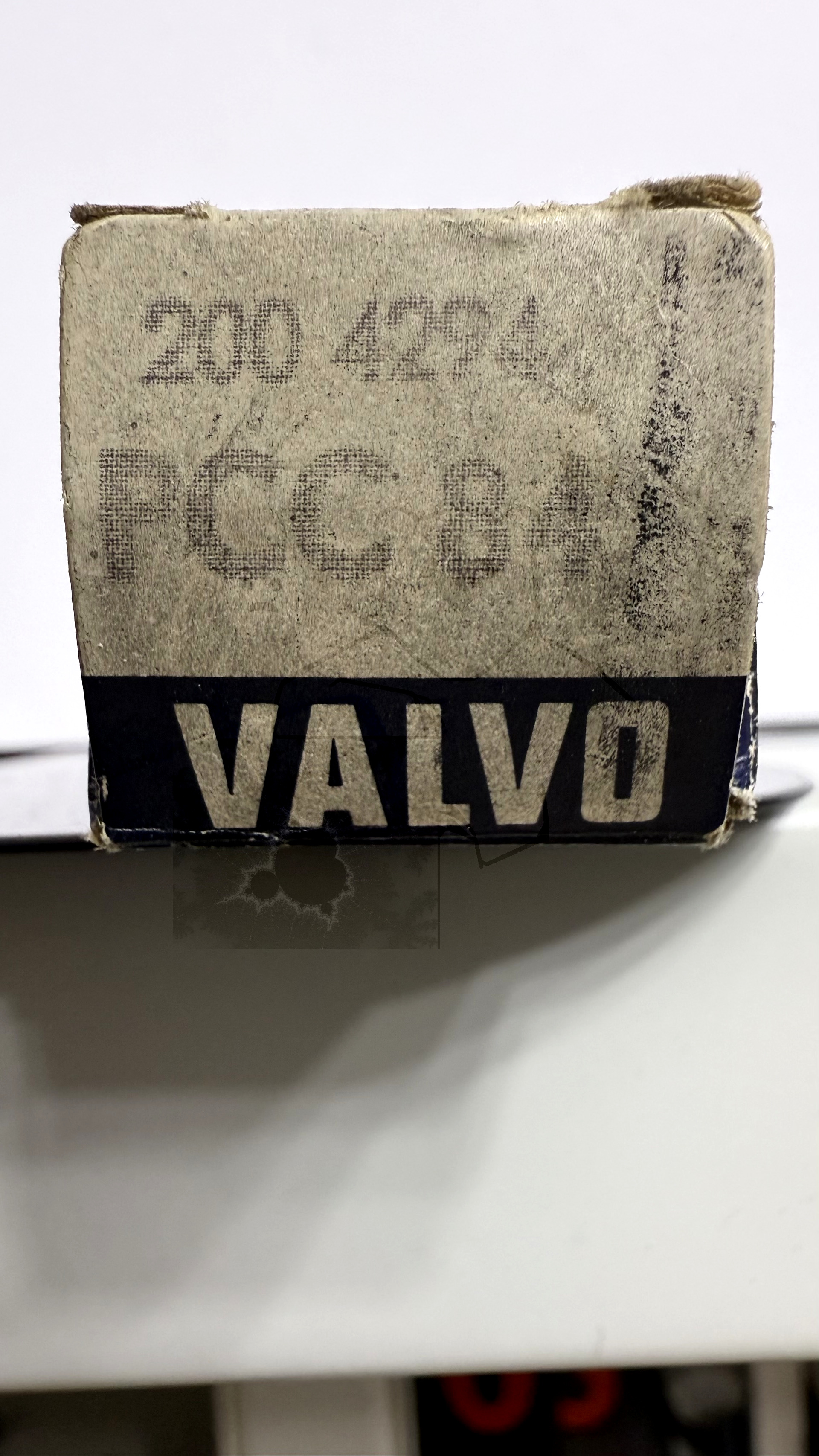

Verpackung	Originalverpackung, Passend zur Röhrennummer
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S19

🔎 Beschreibung der Systeme für die Röhre: PCC84

	System 1	System 2
Kathode	7, 8	1
Gitter 1	6	2
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	9	3
Anode 2
Leuchtschirm
Heizung	4, 5	4, 5
Abschirmung	2	2
Funktion	→ Hochfrequenzverstaerker, Triode	→ Hochfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der PCC84

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: PCC84
Datenblatt PCC84 La Radiotechnique [www.tubedata.info].pdf (68 kB)
Datenblatt PCC84 Lamina [www.tubedata.info].pdf (2283 kB)
Datenblatt PCC84 Lorenz.pdf (131 kB)
Datenblatt PCC84 Philips [www.tubedata.info].pdf (656 kB)
Datenblatt PCC84 RFT.pdf (98 kB)
Datenblatt PCC84 Telefunken Handbuch der Rundfunk Röhren Band 2.pdf (2122 kB)
Pruefkarte PCC84 - Neuberger RPM370 Roehrenmessgeraet.pdf (188 kB)
Pruefkarte PCC84 7AN7 - Karte 1 - Funke W19 Roehrenpruefer.pdf (149 kB)
Pruefkarte PCC84 7AN7 - Karte 2 - Funke W19 Roehrenpruefer.pdf (150 kB)
