Daten und Bilder der Röhre: PCF801

🔎 Beschreibung der Röhre: PCF801 Inventarnummer: 01880

Name	→ PCF801
Vergleichsname	8GJ7 → 8TP13
Hersteller	→ Valvo
Heizspannung (Volt)	8,5
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Informationen Röhrentyp	Achtung: Die → PCF801 und → PCF803 unterscheiden sich in der Pinbelegung
Informationen
Kenn Nummer
Ätz- Produktionscode	D4K1
Serien Nummer
Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S19

🔎 Beschreibung der Systeme für die Röhre: PCF801

	System 1	System 2
Kathode	1, 3	1, 3
Gitter 1	9	2
Gitter 2		7
Gitter 3		1, 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	8	6
Anode 2
Leuchtschirm
Heizung	4, 5	4, 5
Abschirmung	1, 3	1, 3
Funktion	→ Oszillator	→ Bildsignal, Verstaerker

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der PCF801

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: PCF801
Datenblatt PCF801 Miniwatt [www.tubedata.info].pdf (153 kB)
Datenblatt PCF801 PCF803 Telefunken.pdf (195 kB)
Datenblatt PCF801 Philips [www.tubedata.info].pdf (368 kB)
Datenblatt PCF801 Telefunken Handbuch der Rundfunk Röhren Band 2.pdf (2838 kB)
Datenblatt PCF803 Telefunken Handbuch der Rundfunk Röhren Band 2.pdf (2838 kB)
Pruefkarte PCF801 Karte 1 - Neuberger RPM370 Roehrenmessgeraet [Scan Matthias Hubert Franz Hahn].pdf (313 kB)
Pruefkarte PCF801 Karte 2 - Neuberger RPM370 Roehrenmessgeraet [Scan Matthias Hubert Franz Hahn].pdf (311 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären

🔎 Bilder der Röhre: PCF801

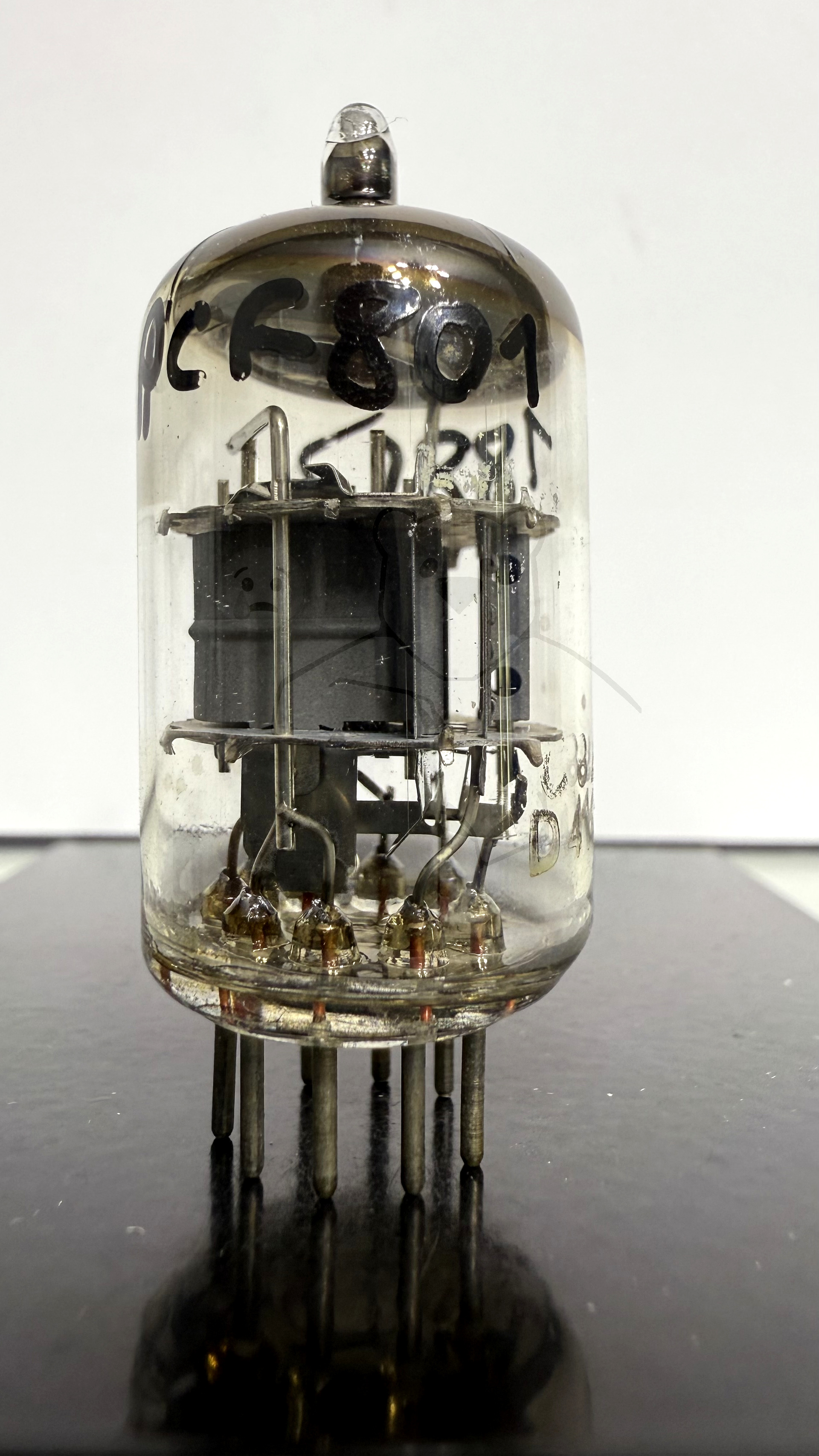

Röhre PCF801 #1880 Bild 1
