đ Beschreibung der Röhre: ECC40 Inventarnummer: 01749
| Name | â ECC40 đș Mit Video |
| Vergleichsname | AA61 |
| Hersteller | â Philips |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,6 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Rimlock, 8pol. â Liste aller Röhren mit: Rimlock, 8pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S23 |
đ Beschreibung der Systeme fĂŒr die Röhre: ECC40
| System 1 | System 2 | |
| Kathode | 4 | 7 |
| Gitter 1 | 3 | 6 |
| Gitter 2 | ||
| Gitter 3 | ||
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 2 | 5 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 1, 8 | 1, 8 |
| Abschirmung | ||
| Funktion | â Niederfrequenzverstaerker, Triode |
â Niederfrequenzverstaerker, Triode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der ECC40
Bildquelle: Mazda Belvu Datenblatt
đ YouTube Video zu ECC40
Hinweis: An dieser Stelle war ursprĂŒnglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie mĂŒssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
âïž https://youtu.be/HztE5l3g8e4 (Durch Anklicken verlassen Sie diese Webseite!)
đ DatenblĂ€tter zur Röhre: ECC40
Anwendung ECC40 Version 1.pdf (134 kB)
Anwendung ECC40 Version 2 [www.tubedata.info].pdf (906 kB)
Datenblatt ECC40 La Radiotechnique [www.tubedata.info].pdf (63 kB)
Datenblatt ECC40 Mazda Belvu [www.tubedata.info].pdf (235 kB)
Datenblatt ECC40 Philips [www.tubedata.info].pdf (174 kB)
Pruefkarte ECC40 - Neuberger RPM370 Roehrenmessgeraet.pdf (214 kB)
Pruefkarte ECC40 AA61 - Karte 1 - Funke W19 Roehrenpruefer.pdf (152 kB)
Pruefkarte ECC40 AA61 - Karte 2 - Funke W19 Roehrenpruefer.pdf (155 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: ECC40

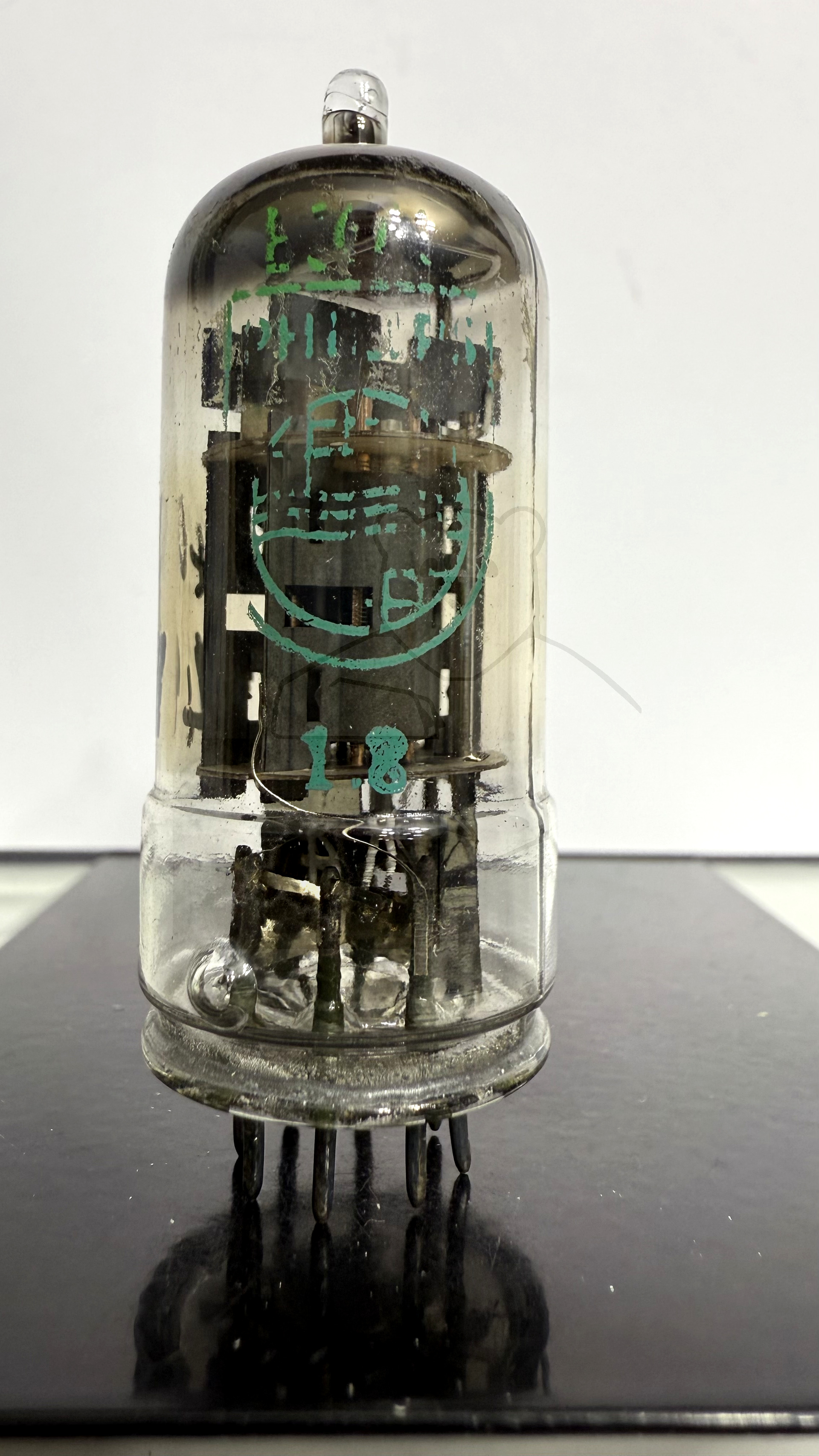

Röhre ECC40 #1749 Bild 1

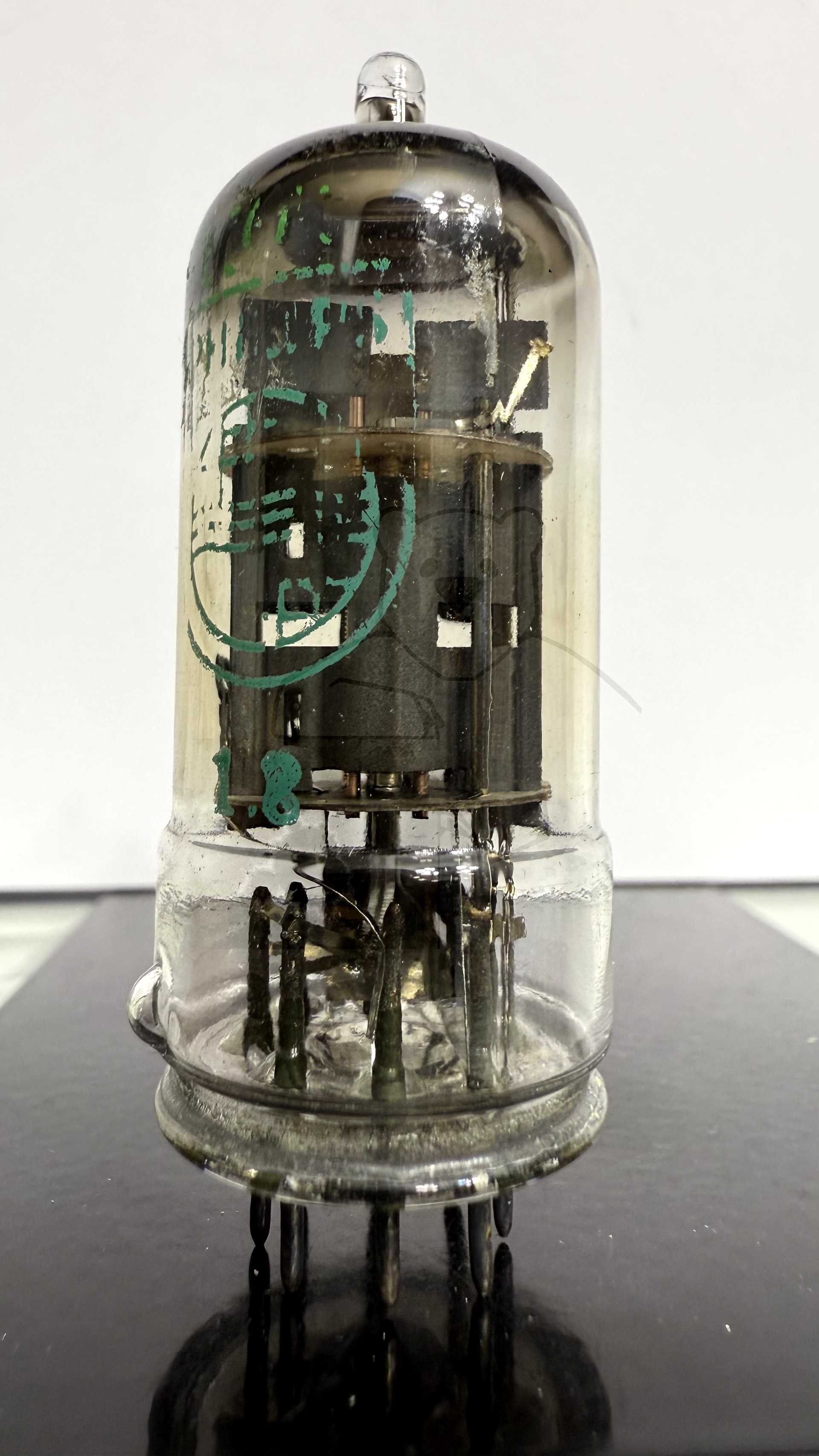

Röhre ECC40 #1749 Bild 2

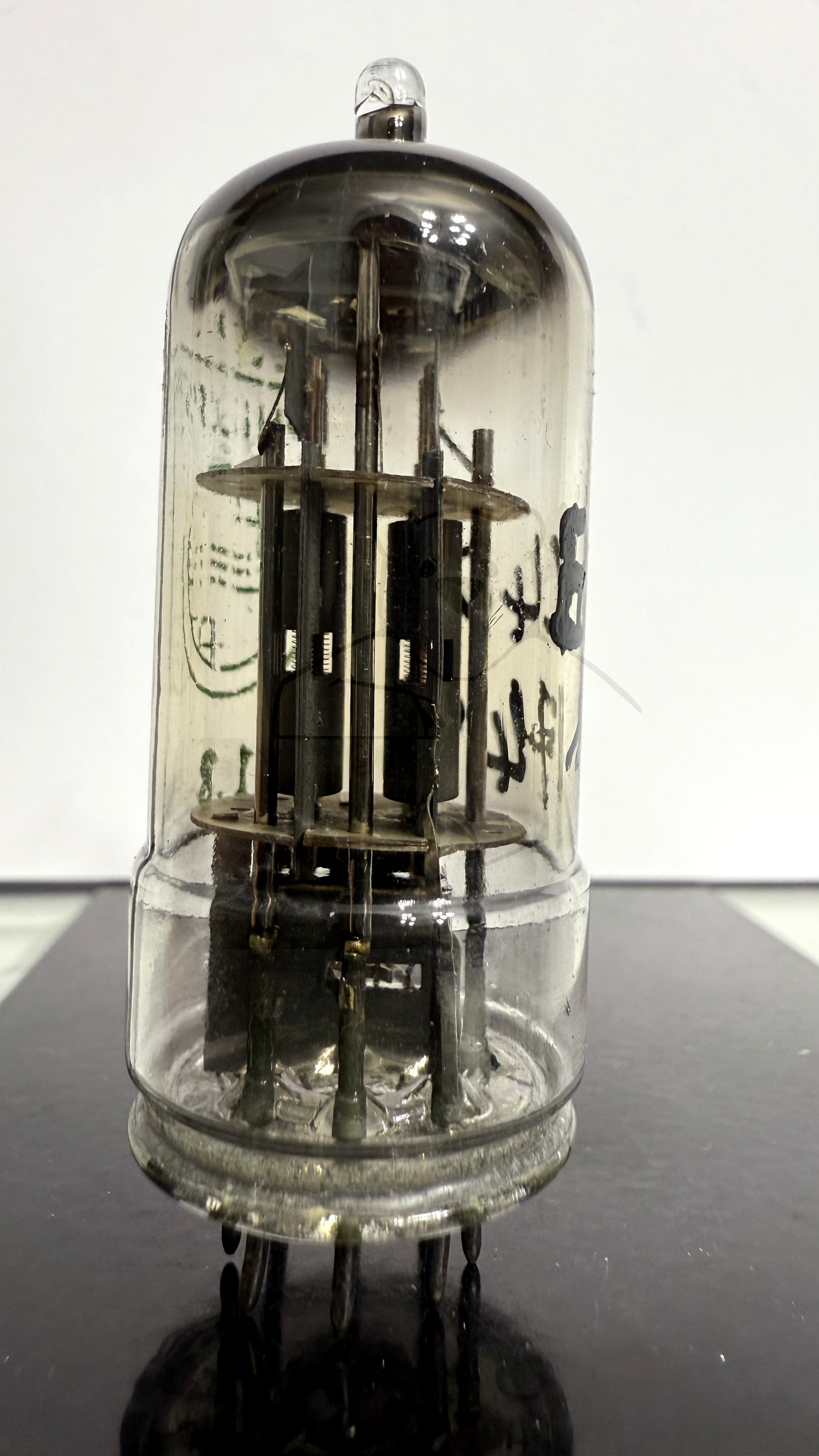

Röhre ECC40 #1749 Bild 3

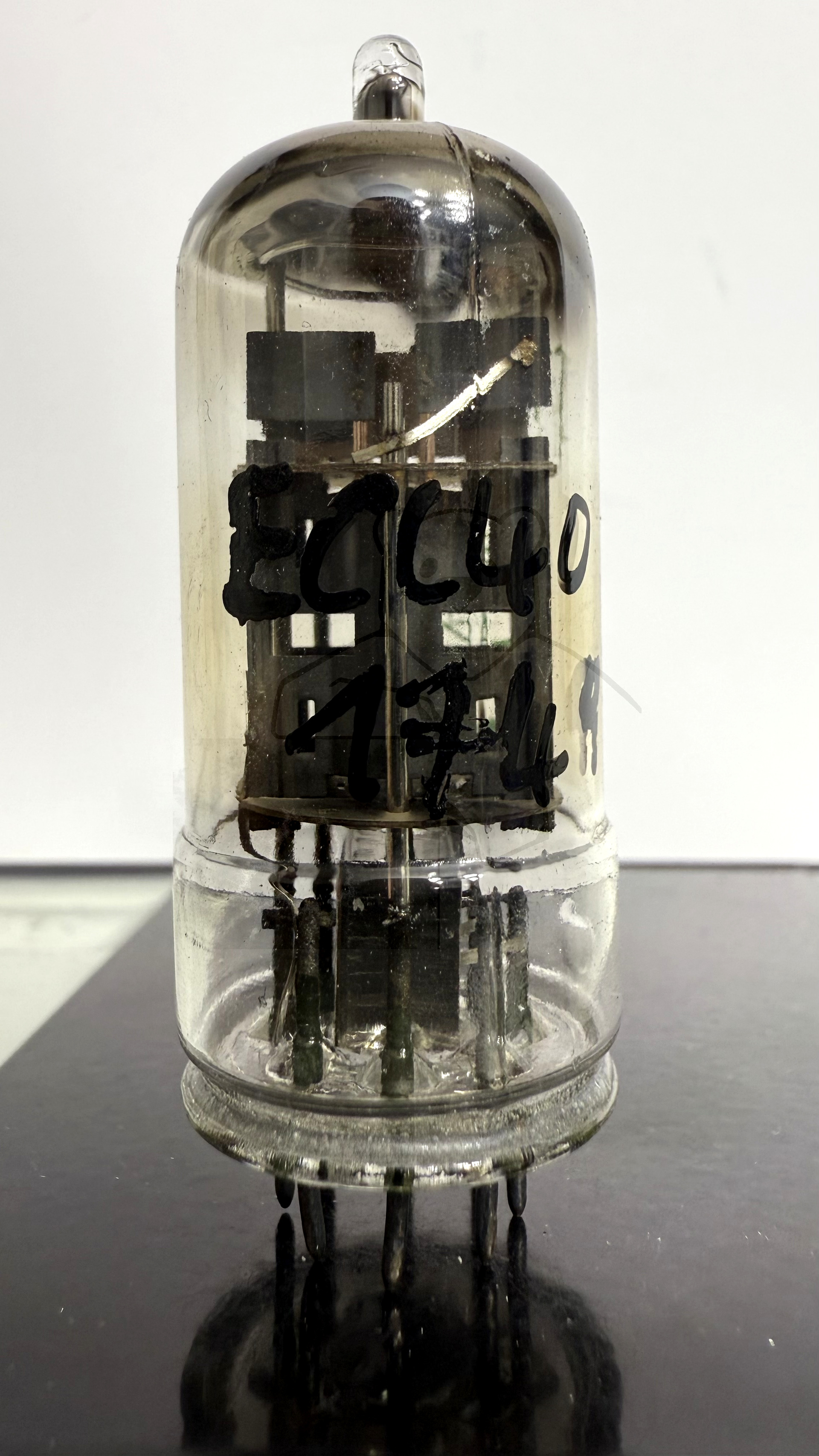

Röhre ECC40 #1749 Bild 4

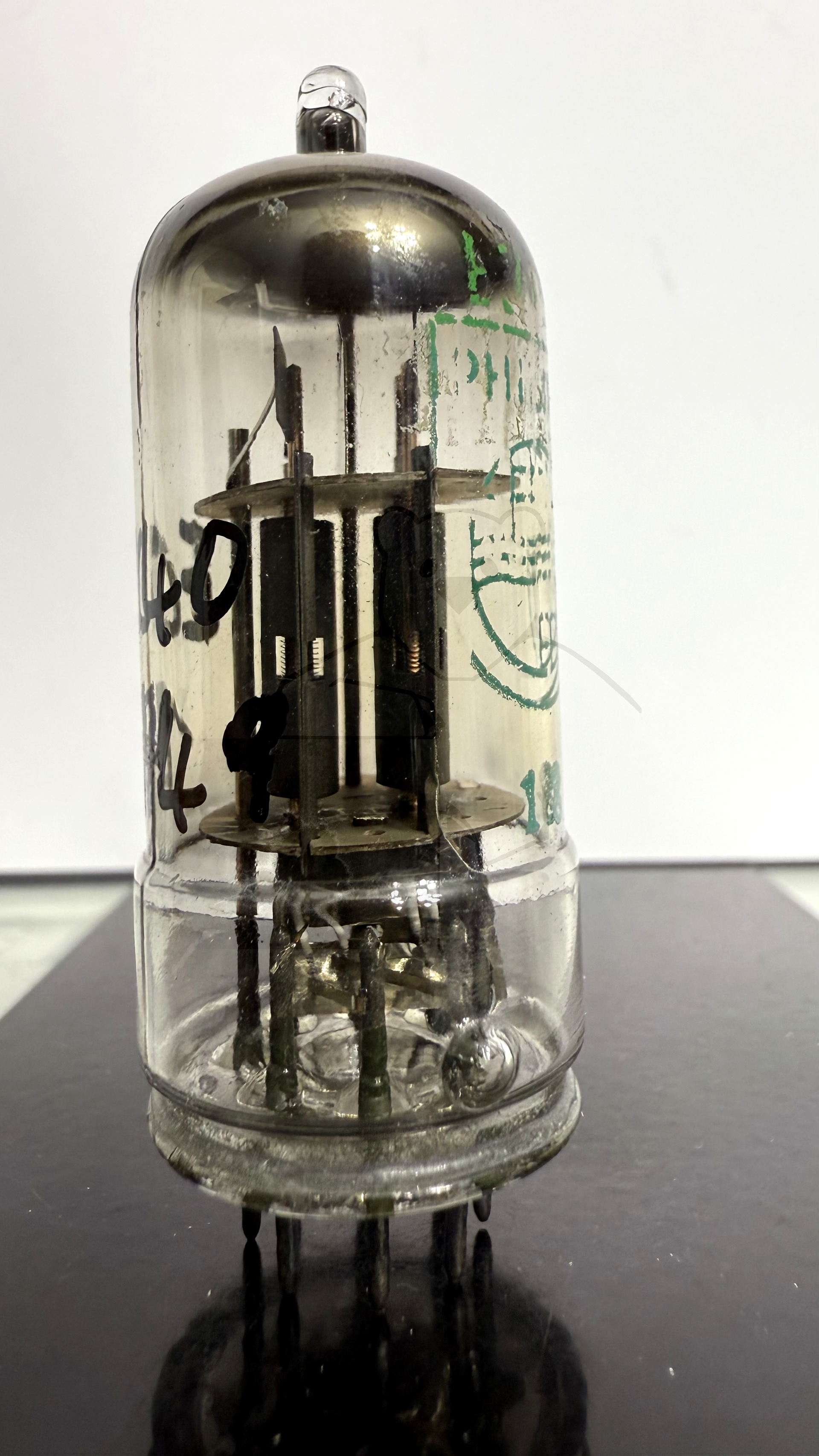

Röhre ECC40 #1749 Bild 5
