đ Beschreibung der Röhre: EABC80 Inventarnummer: 01674
| Name | â EABC80 đș Mit Video |
| Vergleichsname | 6AK8 6LD12 6Đ3Đ DH719 |
| Hersteller | â Telefunken (Mit Raute im Boden) |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,450 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Noval, 9pol. â Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | VorgĂ€ngertyp ist die â 6T8 Beide Typen sind austauschbar, die â 6T8 neigt jedoch zu StörgerĂ€uschen da die Verbindungen zu den Heizern ungĂŒnstig im System plaziert sind. Dieses wurden bei der â EABC80 / 6AK8 korrigiert. |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S25 |
đ Beschreibung der Systeme fĂŒr die Röhre: EABC80
| System 1 | System 2 | System 3 | |
| Kathode | 3 | 7 | 7 |
| Gitter 1 | 8 | ||
| Gitter 2 | |||
| Gitter 3 | |||
| Gitter 4 | |||
| Gitter 5 | |||
| Gitter 6 | |||
| Gitter 7 | |||
| Anode 1 | 2 | 1 | 9 |
| Anode 2 | 6 | ||
| Leuchtschirm | |||
| Heizung | 4, 5 | 4, 5 | 4, 5 |
| Abschirmung | |||
| Funktion | â Demodulator |
â Demodulator, Hochfrequenz |
â Niederfrequenzverstaerker, Triode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der EABC80
Bildquelle: Telefunken Datenblatt
đ YouTube Video zu EABC80
Hinweis: An dieser Stelle war ursprĂŒnglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie mĂŒssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
âïž https://youtu.be/J_KMjeEIc_0 (Durch Anklicken verlassen Sie diese Webseite!)
đ DatenblĂ€tter zur Röhre: EABC80
Datenblatt EABC80 Lamina [www.tubedata.info].pdf (409 kB)
Datenblatt EABC80 Marconi.pdf (1497 kB)
Datenblatt EABC80 Mazda Belvu [www.tubedata.info].pdf (758 kB)
Datenblatt EABC80 Philips Version 1.pdf (323 kB)
Datenblatt EABC80 Philips Version 2 [www.tubedata.info].pdf (89 kB)
Datenblatt EABC80 RFT.pdf (152 kB)
Datenblatt EABC80 Telefunken Handbuch der Rundfunk Röhren Band 1.pdf (3857 kB)
Datenblatt EABC80 WF [www.tubedata.info].pdf (688 kB)
Pruefkarte EABC80 6T8 6AK8 - Karte 1 - Funke W19 Roehrenpruefer.pdf (140 kB)
Pruefkarte EABC80 6T8 6AK8 - Karte 2 - Funke W19 Roehrenpruefer.pdf (137 kB)
Pruefkarte EABC80 6T8 6AK8 - Karte 3 - Funke W19 Roehrenpruefer.pdf (133 kB)
Pruefkarte EABC80 6T8 6AK8 - Karte 4 - Funke W19 Roehrenpruefer.pdf (141 kB)
Pruefkarte EABC80 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (237 kB)
Pruefkarte EABC80 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (202 kB)
Pruefkarte EABC80 Karte 3 - Neuberger RPM370 Roehrenmessgeraet.pdf (213 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: EABC80

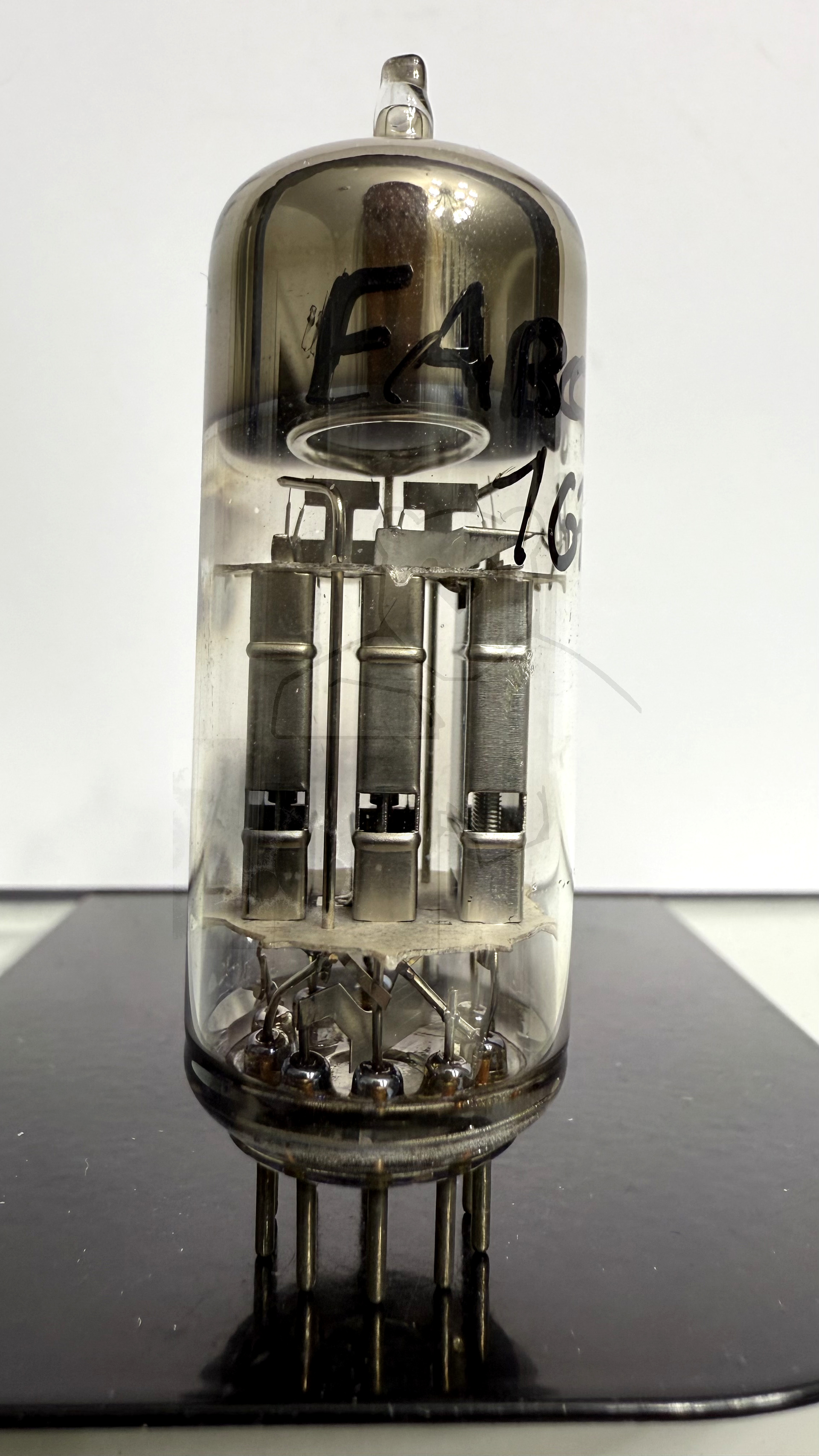

Röhre EABC80 #1674 Bild 1
