đ Beschreibung der Röhre: UAF42 Inventarnummer: 01652
| Name | â UAF42 |
| Vergleichsname | |
| Hersteller | â Unbekannter Hersteller |
| Heizspannung (Volt) | 12,6 |
| Heizstrom (AmpĂšre) | 0,1 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Rimlock, 8pol. â Liste aller Röhren mit: Rimlock, 8pol. |
| Informationen Röhrentyp | |
| Informationen | 23.50 |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S25 |
đ Beschreibung der Systeme fĂŒr die Röhre: UAF42
| System 1 | System 2 | |
| Kathode | 7 | 7 |
| Gitter 1 | 6 | |
| Gitter 2 | 5 | |
| Gitter 3 | 4 | |
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 3 | 2 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 1, 8 | 1, 8 |
| Abschirmung | 7 | 7 |
| Funktion | â Demodulator |
â Breitbandverstaerker, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

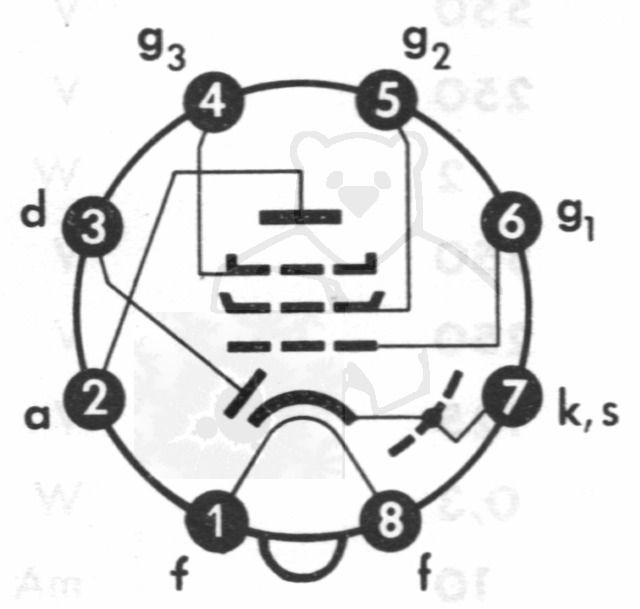

đ Sockelschaltung der UAF42
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: UAF42
Anwendung UAF42 [www.tubedata.info].pdf (1114 kB)
Datenblatt UAF42 La Radiotechnique [www.tubedata.info].pdf (91 kB)
Datenblatt UAF42 Mazda Belvu [www.tubedata.info].pdf (148 kB)
Datenblatt UAF42 Miniwatt [www.tubedata.info].pdf (1156 kB)
Datenblatt UAF42 Telefunken Handbuch der Rundfunk Röhren Band 3.pdf (4736 kB)
Pruefkarte UAF41 UAF42 D121 WD142 - Karte 1 - Funke W19 Roehrenpruefer.pdf (143 kB)
Pruefkarte UAF41 UAF42 D121 WD142 - Karte 2 - Funke W19 Roehrenpruefer.pdf (162 kB)
Pruefkarte UAF42 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (199 kB)
Pruefkarte UAF42 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (194 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: UAF42

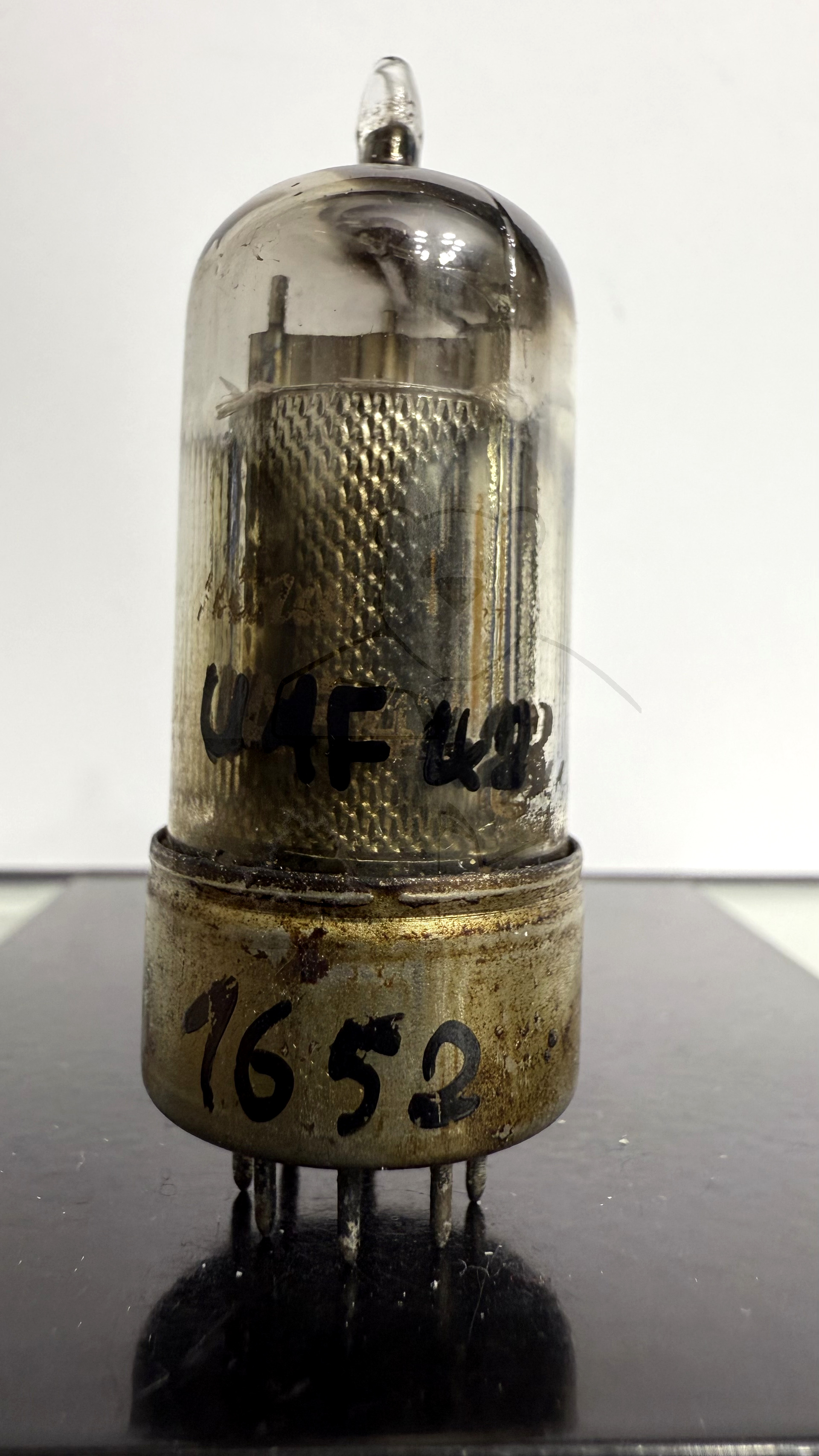

Röhre UAF42 #1652 Bild 1

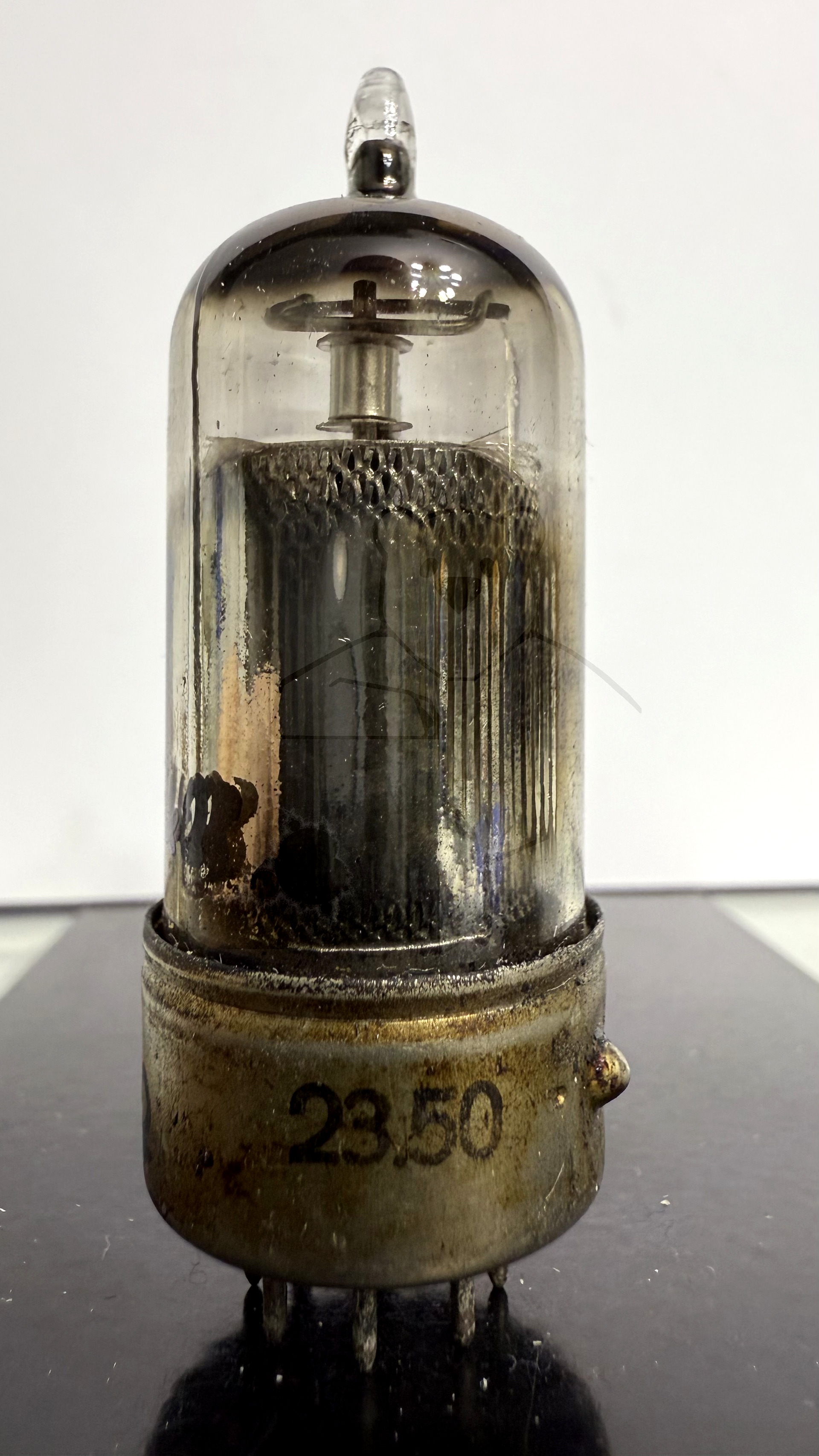

Röhre UAF42 #1652 Bild 2

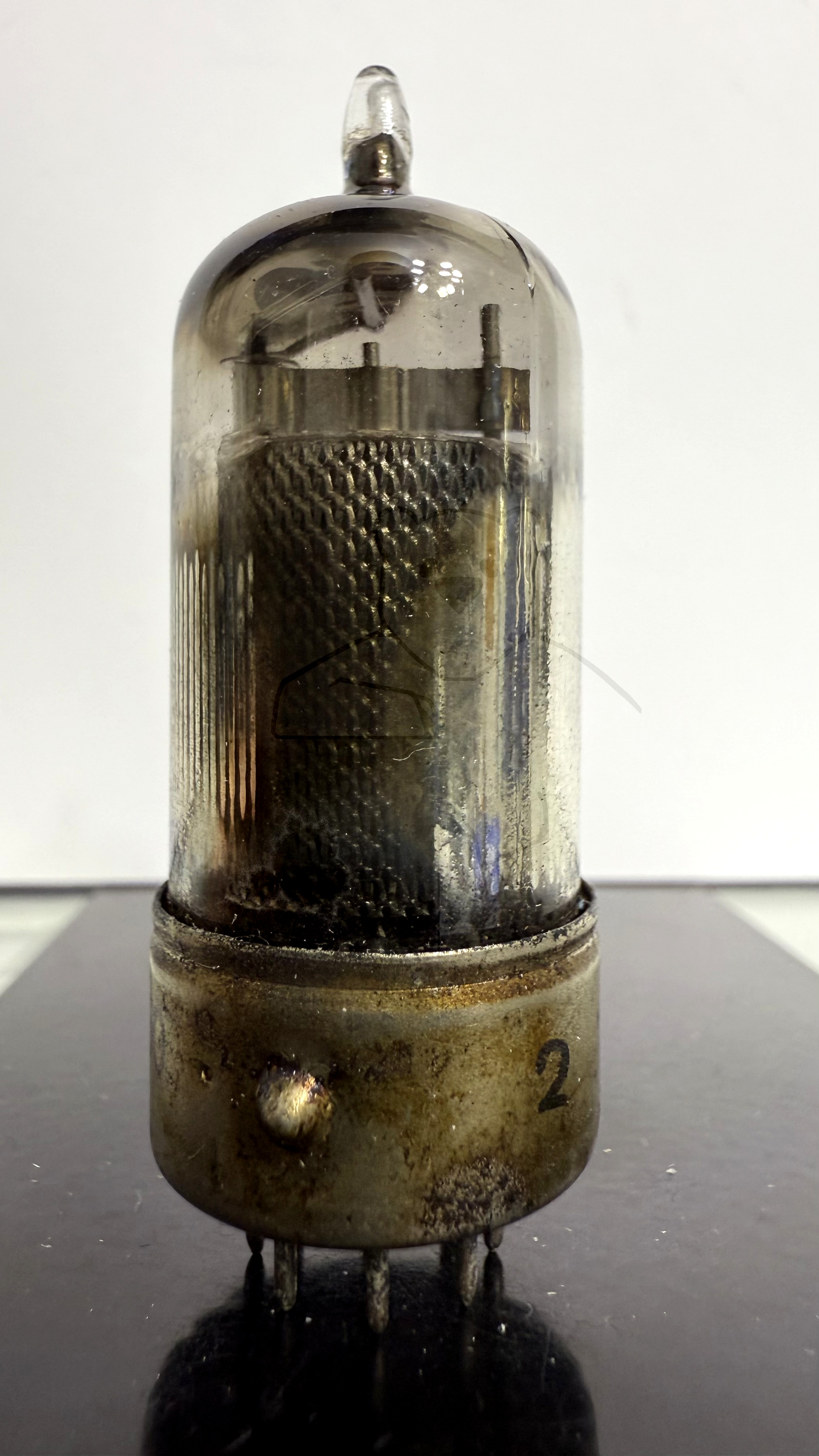

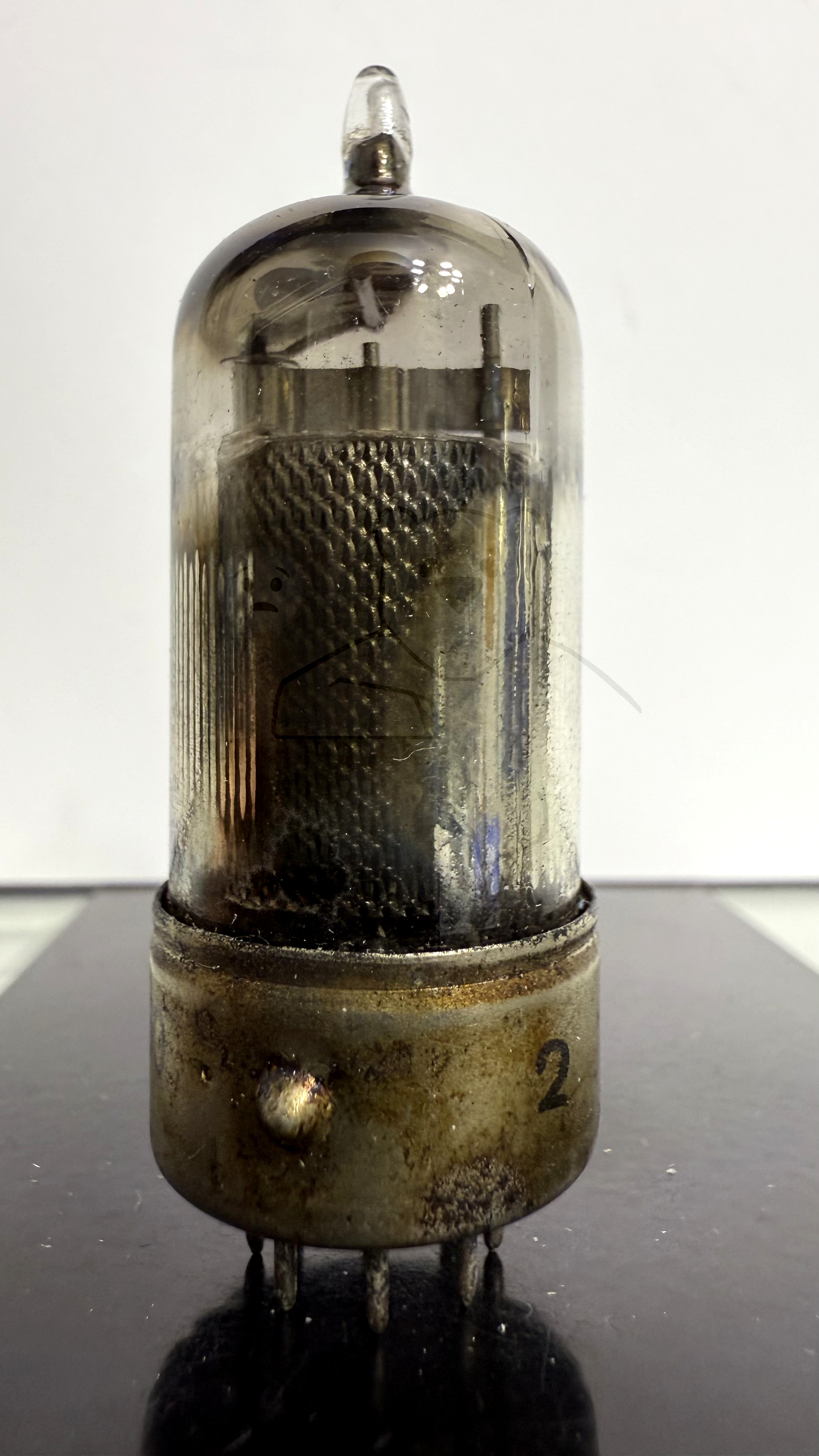

Röhre UAF42 #1652 Bild 3

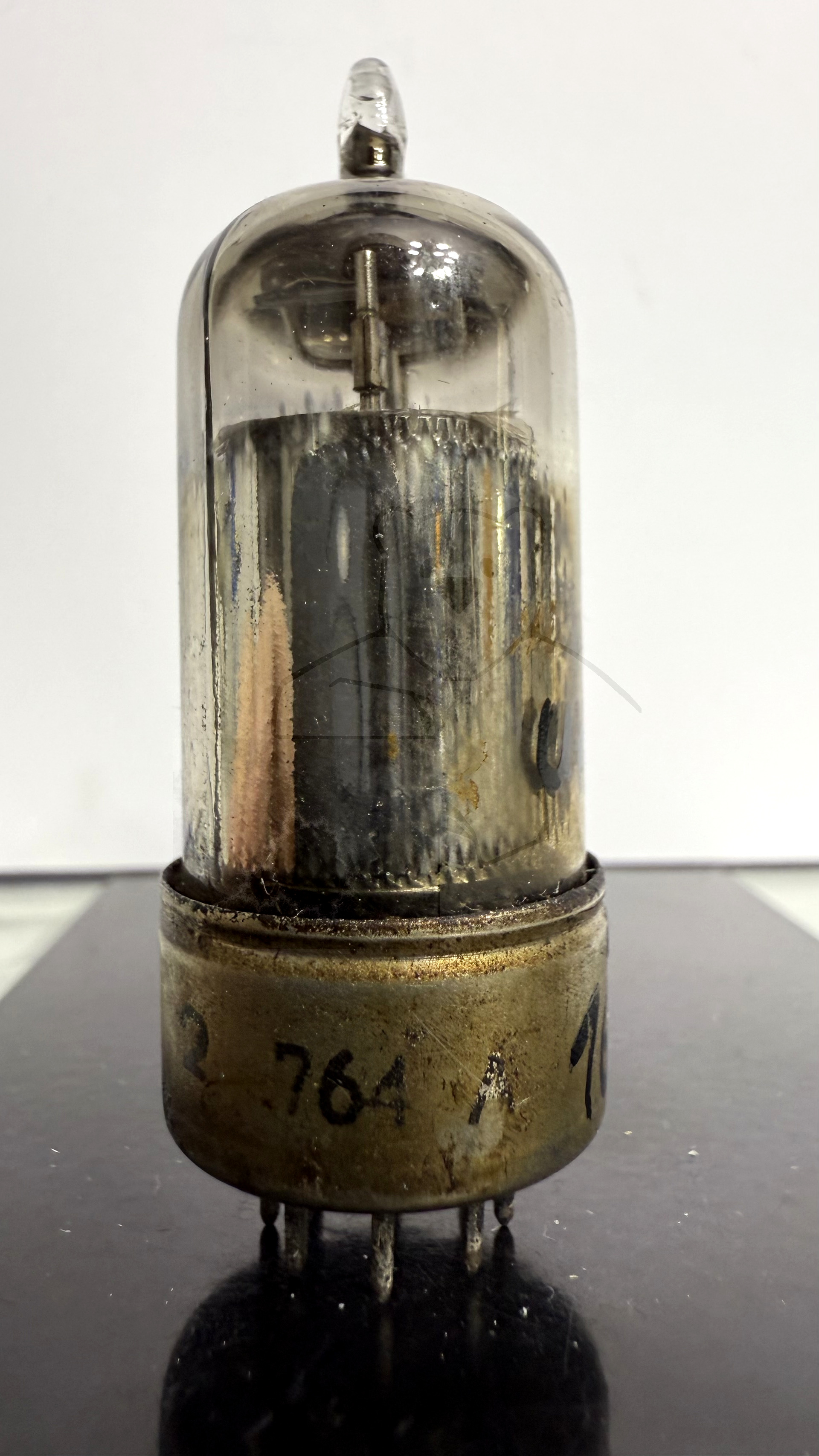

Röhre UAF42 #1652 Bild 4
