đ Beschreibung der Röhre: UABC80 Inventarnummer: 01576
| Name | â UABC80 |
| Vergleichsname | 28AK8 |
| Hersteller | â Unbekannter Hersteller |
| Heizspannung (Volt) | 28,5 |
| Heizstrom (AmpĂšre) | 0,1 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Noval, 9pol. â Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | 310 |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S119b |
đ Beschreibung der Systeme fĂŒr die Röhre: UABC80
| System 1 | System 2 | System 3 | |
| Kathode | 7 | 7 | 3 |
| Gitter 1 | 8 | ||
| Gitter 2 | |||
| Gitter 3 | |||
| Gitter 4 | |||
| Gitter 5 | |||
| Gitter 6 | |||
| Gitter 7 | |||
| Anode 1 | 9 | 6 | 2 |
| Anode 2 | 1 | ||
| Leuchtschirm | |||
| Heizung | 4, 5 | 4, 5 | 4, 5 |
| Abschirmung | 7 | 7 | 7 |
| Funktion | â Niederfrequenzverstaerker, Triode |
â Demodulator |
â Demodulator |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

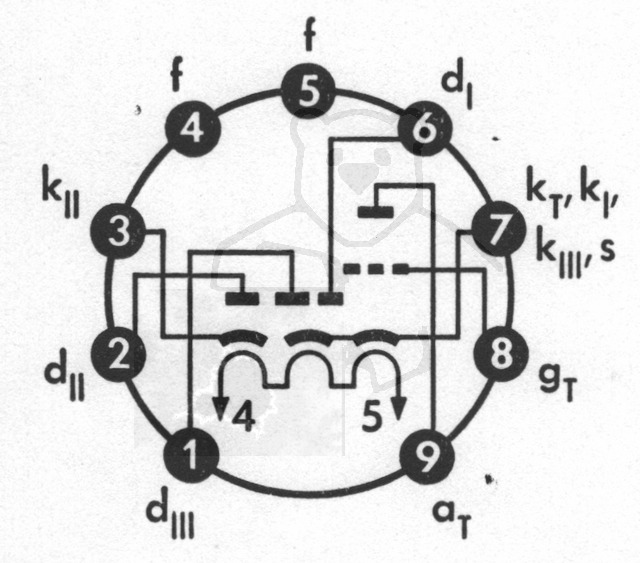

đ Sockelschaltung der UABC80
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: UABC80
Datenblatt UABC80 Lamina [www.tubedata.info].pdf (733 kB)
Datenblatt UABC80 Philips Version 1 [www.tubedata.info].pdf (815 kB)
Datenblatt UABC80 Philips Version 2 [www.tubedata.info].pdf (89 kB)
Datenblatt UABC80 Telefunken Handbuch der Rundfunk Röhren Band 3.pdf (4539 kB)
Pruefkarte UABC80 - Karte 1 - Funke W19 Roehrenpruefer.pdf (140 kB)
Pruefkarte UABC80 - Karte 2 - Funke W19 Roehrenpruefer.pdf (134 kB)
Pruefkarte UABC80 - Karte 3 - Funke W19 Roehrenpruefer.pdf (135 kB)
Pruefkarte UABC80 - Karte 4 - Funke W19 Roehrenpruefer.pdf (138 kB)
Pruefkarte UABC80 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (219 kB)
Pruefkarte UABC80 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (207 kB)
Pruefkarte UABC80 Karte 3 - Neuberger RPM370 Roehrenmessgeraet.pdf (210 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: UABC80

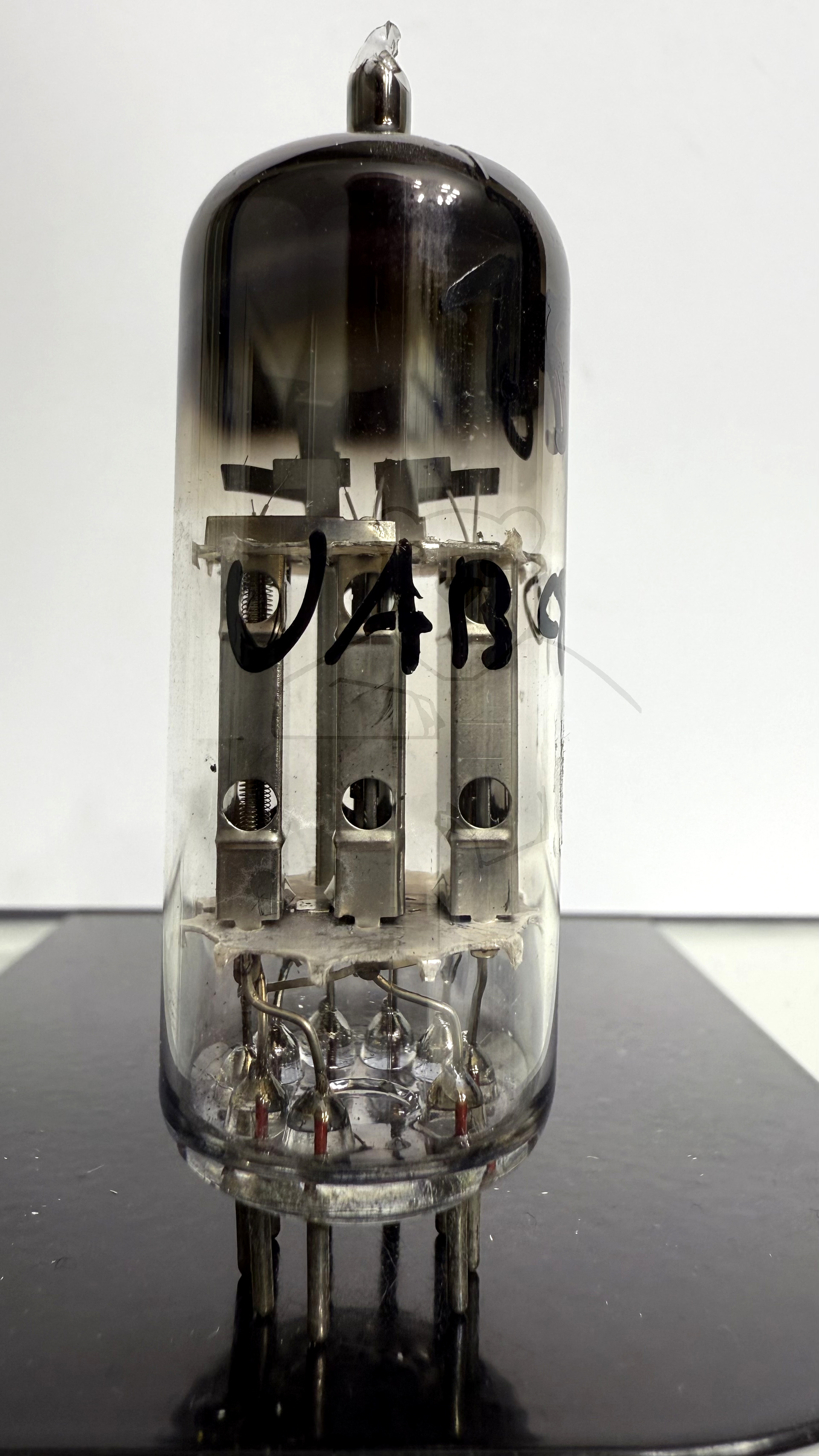

Röhre UABC80 #1576 Bild 1
