đ Beschreibung der Röhre: ECH81 Inventarnummer: 01511
| Name | â ECH81 |
| Vergleichsname | 6AJ8 6I1P â 6Đ1Đ |
| Hersteller | â Unbekannter Hersteller |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Noval, 9pol. â Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | 318 |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S137c |
đ Beschreibung der Systeme fĂŒr die Röhre: ECH81
| System 1 | System 2 | |
| Kathode | 3 | 3 |
| Gitter 1 | 9 | 2 |
| Gitter 2 | 1 | |
| Gitter 3 | 7 | |
| Gitter 4 | 1 | |
| Gitter 5 | 3 | |
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 8 | 6 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 4, 5 | 4, 5 |
| Abschirmung | 3 | 3 |
| Funktion | â Breitbandverstaerker, Triode |
â Mischroehre |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der ECH81
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: ECH81
Datenblatt ECH81 La Radiotechnique [www.tubedata.info].pdf (108 kB)
Datenblatt ECH81 Lamina [www.tubedata.info].pdf (9041 kB)
Datenblatt ECH81 Mazda Belvu [www.tubedata.info].pdf (522 kB)
Datenblatt ECH81 Philips Version 1.pdf (509 kB)
Datenblatt ECH81 Philips Version 2 [www.tubedata.info].pdf (99 kB)
Datenblatt ECH81 RFT.pdf (188 kB)
Datenblatt ECH81 Telefunken Handbuch der Rundfunk Röhren Band 1.pdf (3242 kB)
Pruefkarte ECH81 6AJ8 - Karte 1 - Funke W19 Roehrenpruefer.pdf (160 kB)
Pruefkarte ECH81 6AJ8 - Karte 2 - Funke W19 Roehrenpruefer.pdf (139 kB)
Pruefkarte ECH81 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (194 kB)
Pruefkarte ECH81 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (211 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: ECH81

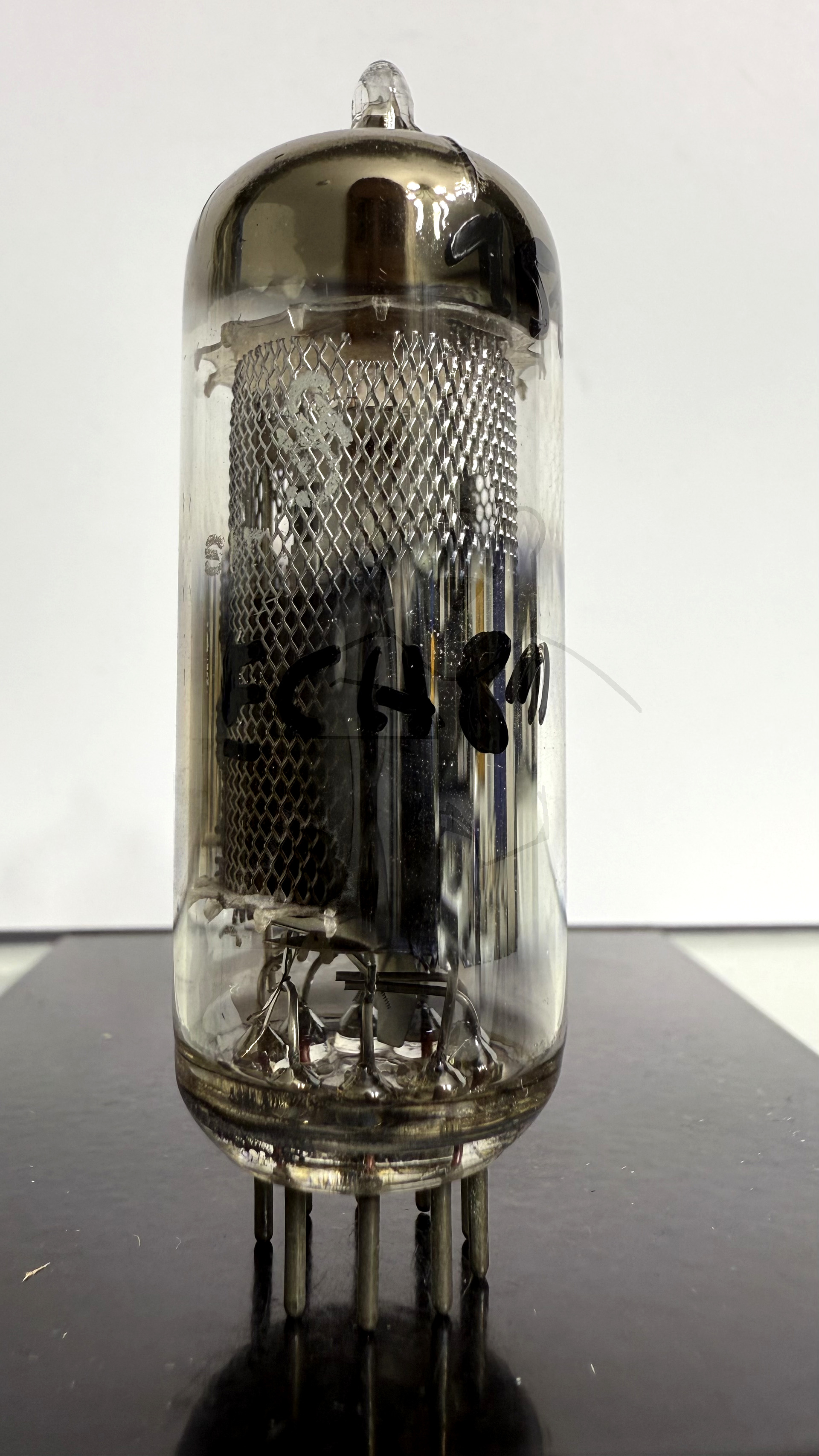

Röhre ECH81 #1511 Bild 1
