đ Beschreibung der Röhre: UCH81 Inventarnummer: 01340
| Name | â UCH81 |
| Vergleichsname | 19AJ8 |
| Hersteller | â Tungsram |
| Heizspannung (Volt) | 19 |
| Heizstrom (AmpĂšre) | 0,1 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Noval, 9pol. â Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | H8 E7058 |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S23 |
đ Beschreibung der Systeme fĂŒr die Röhre: UCH81
| System 1 | System 2 | |
| Kathode | 3 | 3 |
| Gitter 1 | 9 | 2 |
| Gitter 2 | 1 | |
| Gitter 3 | 7 | |
| Gitter 4 | 1 | |
| Gitter 5 | 3 | |
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 8 | 6 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 4, 5 | 4, 5 |
| Abschirmung | 3 | 3 |
| Funktion | â Oszillator / Mischer |
â Mischroehre |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der UCH81
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: UCH81
Datenblatt UCH81 La Radiotechnique [www.tubedata.info].pdf (133 kB)
Datenblatt UCH81 Lamina [www.tubedata.info].pdf (1397 kB)
Datenblatt UCH81 Mazda Belvu [www.tubedata.info].pdf (425 kB)
Datenblatt UCH81 Miniwatt [www.tubedata.info].pdf (2103 kB)
Datenblatt UCH81 Philips [www.tubedata.info].pdf (101 kB)
Datenblatt UCH81 RFT.pdf (188 kB)
Datenblatt UCH81 Telefunken Handbuch der Rundfunk Röhren Band 3.pdf (7201 kB)
Pruefkarte UCH81 19D8 - Karte 1 - Funke W19 Roehrenpruefer.pdf (159 kB)
Pruefkarte UCH81 19D8 - Karte 2 - Funke W19 Roehrenpruefer.pdf (138 kB)
Pruefkarte UCH81 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (187 kB)
Pruefkarte UCH81 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (210 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: UCH81

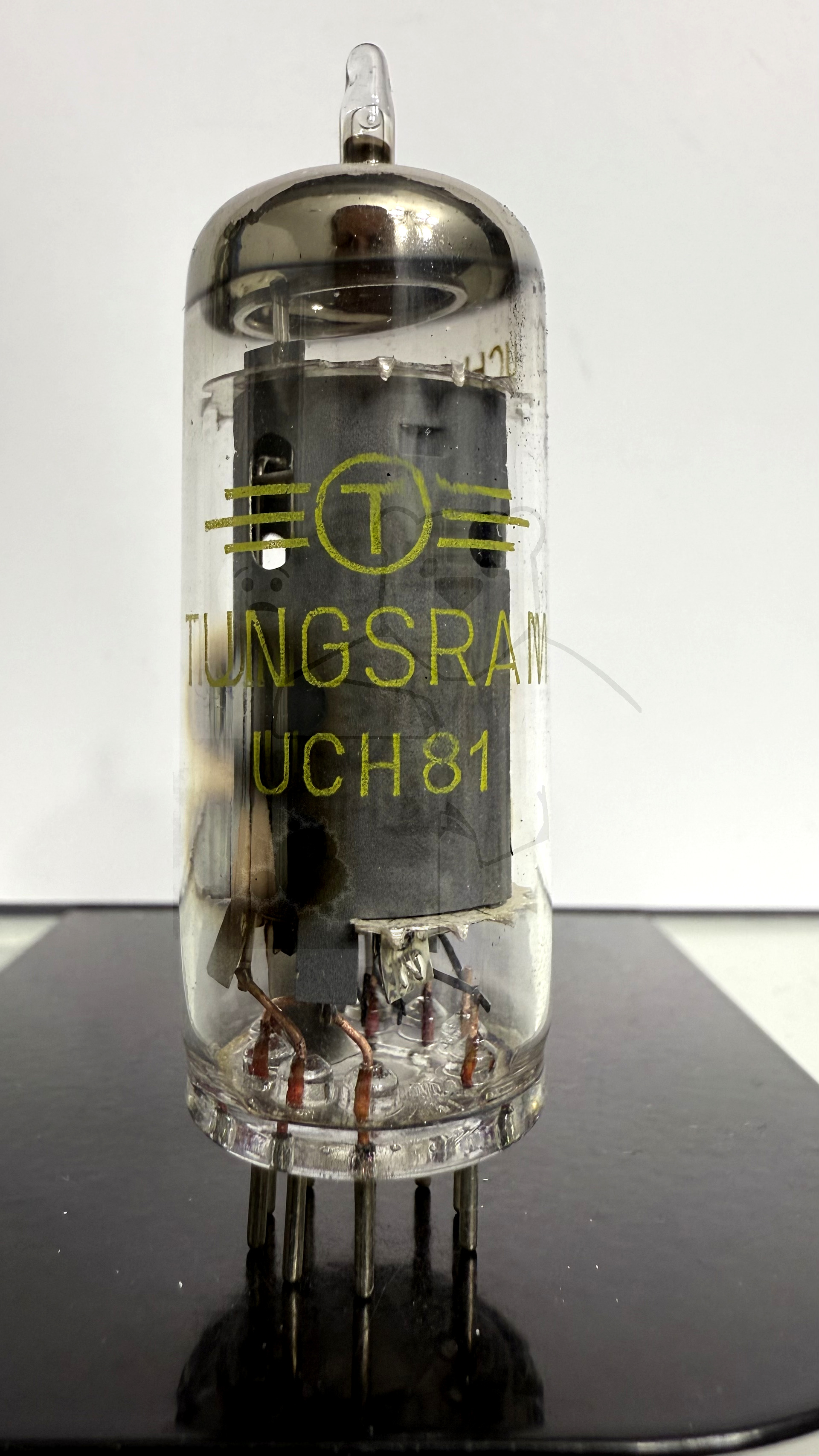

Röhre UCH81 #1340 Bild 1
