đ Beschreibung der Röhre: E280F Inventarnummer: 01311
| Name | â E280F |
| Vergleichsname | 7722 |
| Hersteller | â Valvo (Rote Reihe) |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,315 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Noval, 9pol. â Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | |
| Informationen | G.Abl. 20466 Valvo Rote Reihe - Röhren fĂŒr Industrielle Steuerungen |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S23 |
đ Beschreibung der Systeme fĂŒr die Röhre: E280F
| System 1 | |
| Kathode | 1, 3 |
| Gitter 1 | 2 |
| Gitter 2 | 9 |
| Gitter 3 | 8 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 7 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 4, 5 |
| Abschirmung | 8 |
| Funktion | â Breitbandverstaerker, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

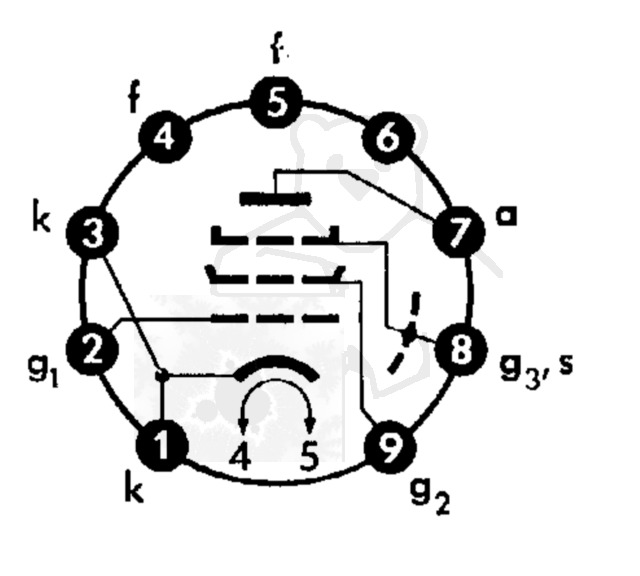

đ Sockelschaltung der E280F
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: E280F
Datenblatt E280F Philips [www.tubedata.info].pdf (395 kB)
Datenblatt E280F Siemens [www.tubedata.info].pdf (411 kB)
Datenblatt E280F Telefunken.pdf (226 kB)
Pruefkarte E280F - Funke W19 Roehrenpruefer.pdf (159 kB)
Pruefkarte E280F - Neuberger RPM370 Roehrenmessgeraet.pdf (201 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: E280F

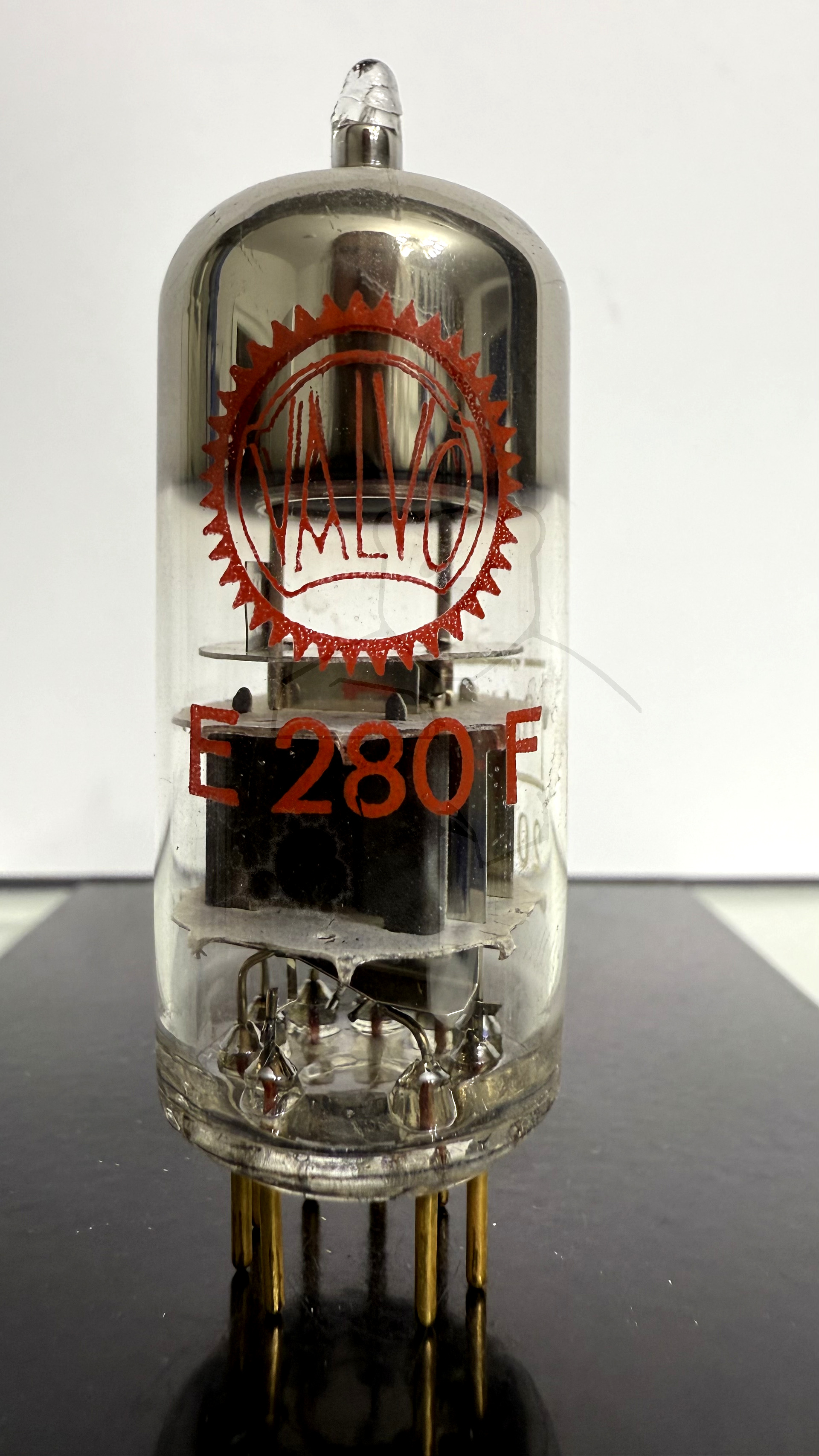

Röhre E280F #1311 Bild 1
