đ Beschreibung der Röhre: 18042 Inventarnummer: 01131
| Name | â 18042 |
| Vergleichsname | 6086 TS53 |
| Hersteller | â Valvo |
| Heizspannung (Volt) | 18 |
| Heizstrom (AmpĂšre) | 0,1 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Noval, 9pol. â Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | Röhre mit langer Lebensdauer von mindestens 10000 Stunden |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S27 |
đ Beschreibung der Systeme fĂŒr die Röhre: 18042
| System 1 | |
| Kathode | 3 |
| Gitter 1 | 2 |
| Gitter 2 | 1 |
| Gitter 3 | 9 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 6 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 4, 5 |
| Abschirmung | 9 |
| Funktion | â Niederfrequenzverstaerker, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der 18042
Bildquelle: Philips Datenblatt
đ DatenblĂ€tter zur Röhre: 18042
Datenblatt 18042 Philips Version 1 [www.tubedata.info].pdf (775 kB)
Datenblatt 18042 Philips Version 2.pdf (406 kB)
Datenblatt 18042 Valvo.pdf (267 kB)
Pruefkarte 18042 - Funke W19 Roehrenpruefer.pdf (147 kB)
Pruefkarte 18042 - Neuberger RPM370 Roehrenmessgeraet.pdf (227 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 18042

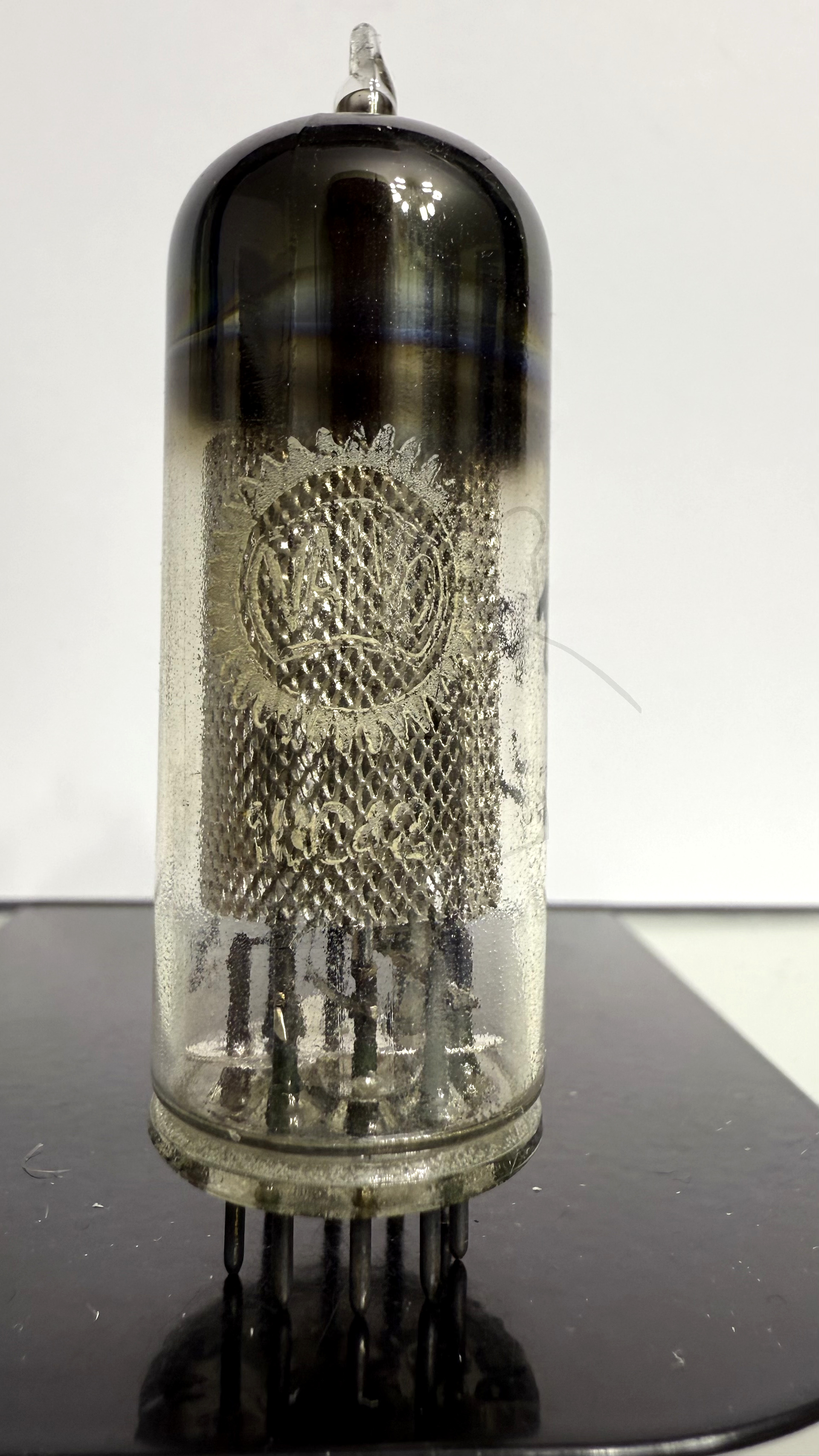

Röhre 18042 #1131 Bild 1
