đ Beschreibung der Röhre: 6197 Inventarnummer: 01102
| Name | â 6197 |
| Vergleichsname | 2014 |
| Hersteller | â Sylvania |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,65 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Noval, 9pol. â Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S27 |
đ Beschreibung der Systeme fĂŒr die Röhre: 6197
| System 1 | |
| Kathode | 1 |
| Gitter 1 | 2, 9 |
| Gitter 2 | 3, 8 |
| Gitter 3 | 7 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 6 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 4, 5 |
| Abschirmung | 7 |
| Funktion | â Roehre fuer Elektronische Rechenmaschinen |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der 6197
Bildquelle: RCA Datenblatt
đ DatenblĂ€tter zur Röhre: 6197
Datenblatt 6197 RCA [www.tubedata.info].pdf (403 kB)
Pruefkarte 6197 - Neuberger RPM370 Roehrenmessgeraet [Scan Matthias Hubert Franz Hahn].pdf (274 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 6197

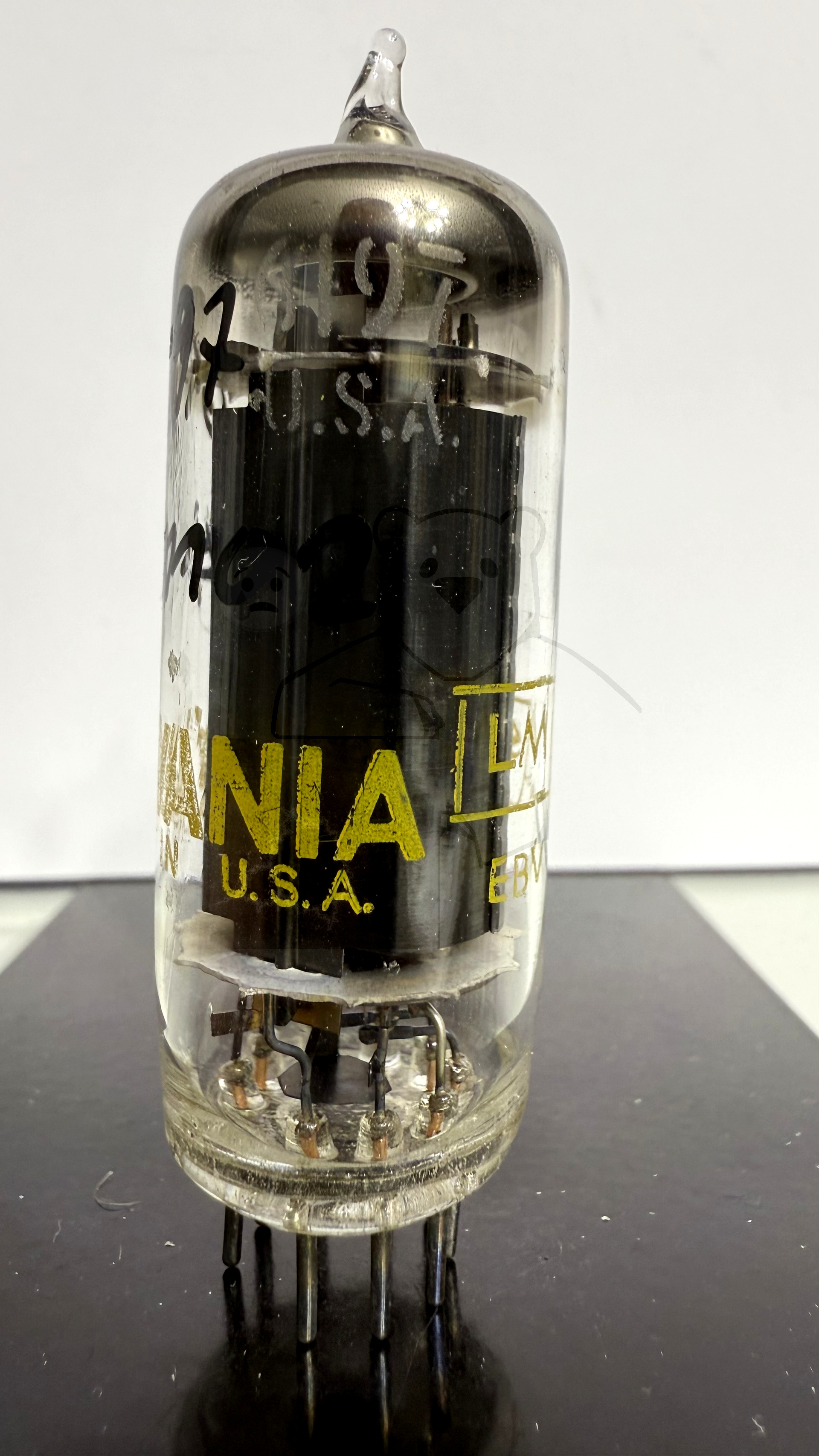

Röhre 6197 #1102 Bild 1
