đ Beschreibung der Röhre: CCa Inventarnummer: 00817
| Name | â CCa |
| Vergleichsname | â 6922 â E88CC |
| Hersteller | â Siemens |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Noval, 9pol. â Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | 870 |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S119b |
đ Beschreibung der Systeme fĂŒr die Röhre: CCa
| System 1 | System 2 | |
| Kathode | 8 | 3 |
| Gitter 1 | 7 | 2 |
| Gitter 2 | ||
| Gitter 3 | ||
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 6 | 1 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 4, 5 | 4, 5 |
| Abschirmung | 9 | 9 |
| Funktion | â Breitbandverstaerker, Triode |
â Breitbandverstaerker, Triode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

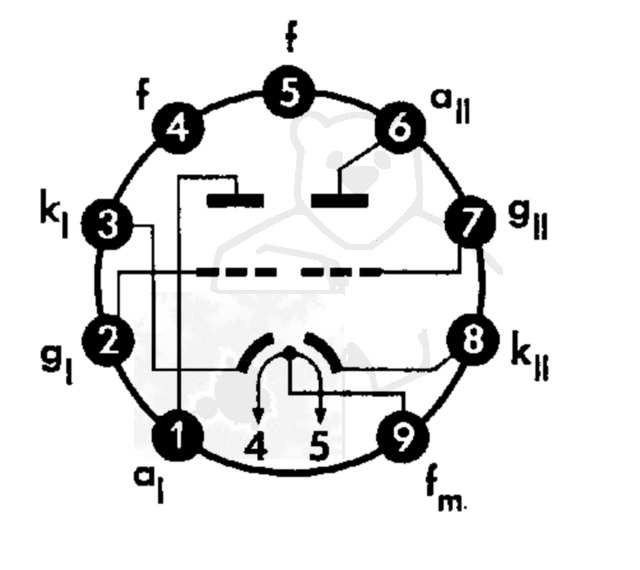

đ Sockelschaltung der CCa
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: CCa
Datenblatt CCa Siemens.pdf (3475 kB)
Datenblatt CCa Valvo.pdf (182 kB)
Pruefkarte CCa E88CC - Neuberger RPM370 Roehrenmessgeraet.pdf (218 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: CCa

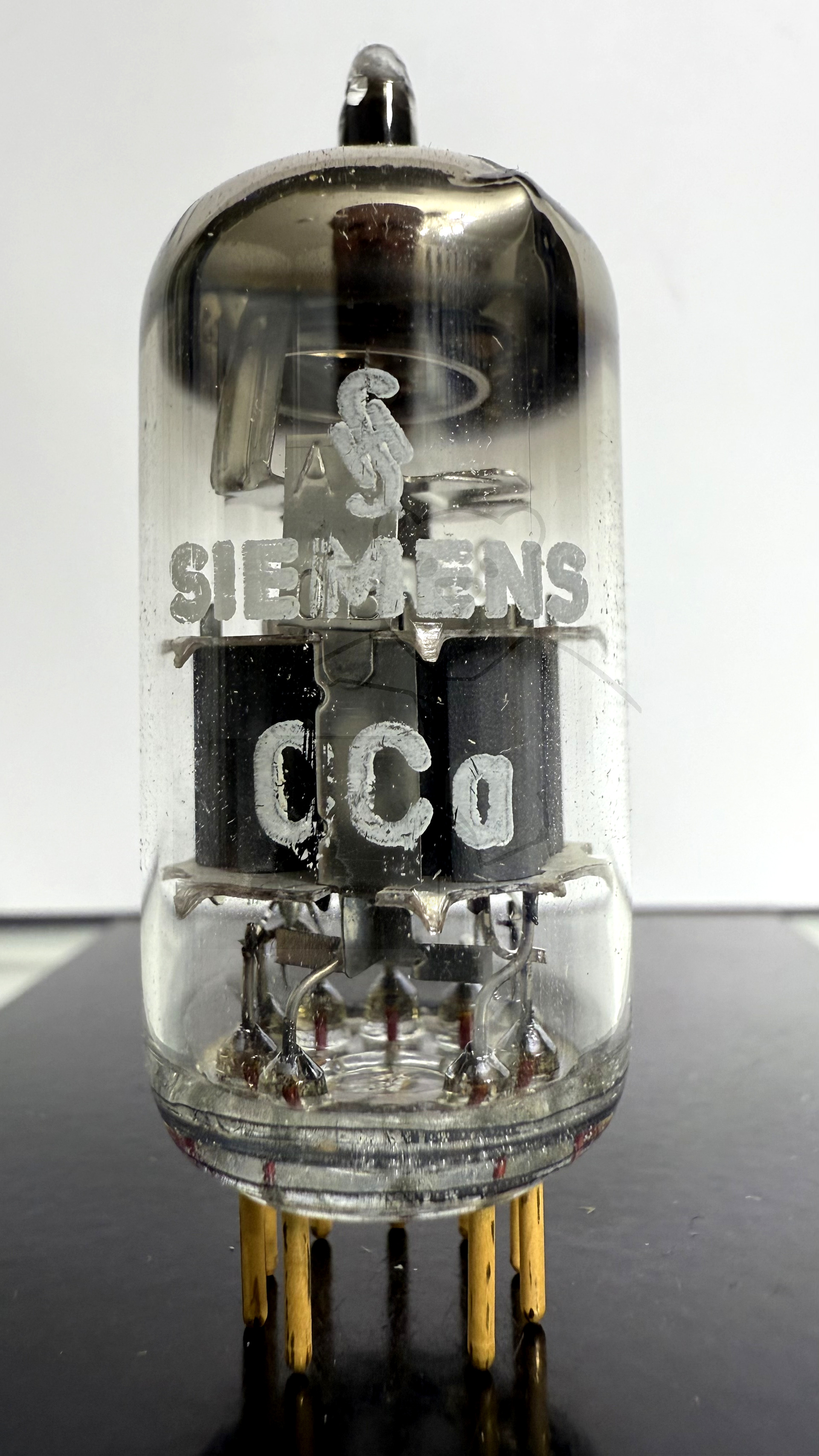

Röhre CCa #0817 Bild 1
Röhre CCa #0817 Bild 2

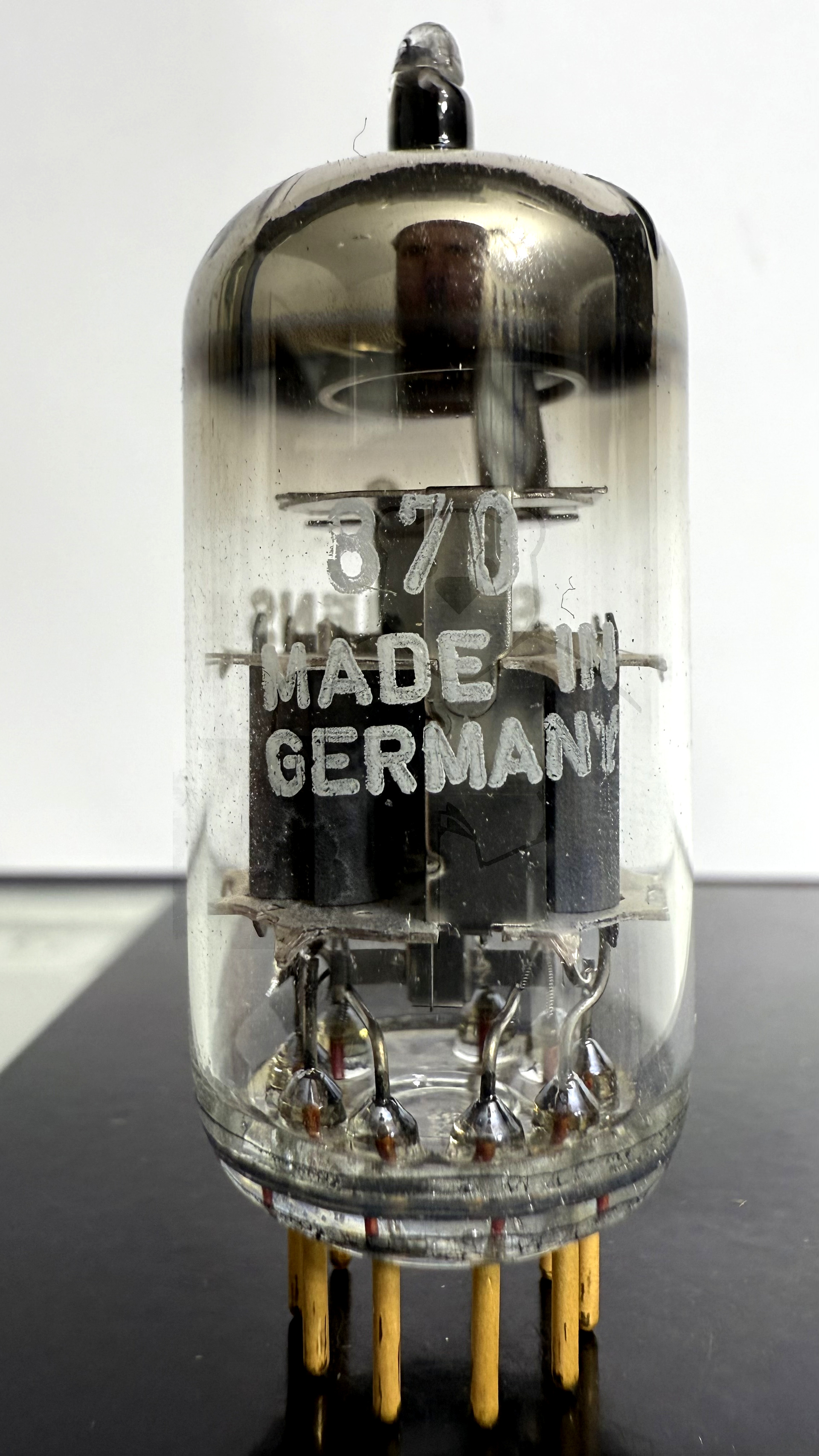

Röhre CCa #0817 Bild 3

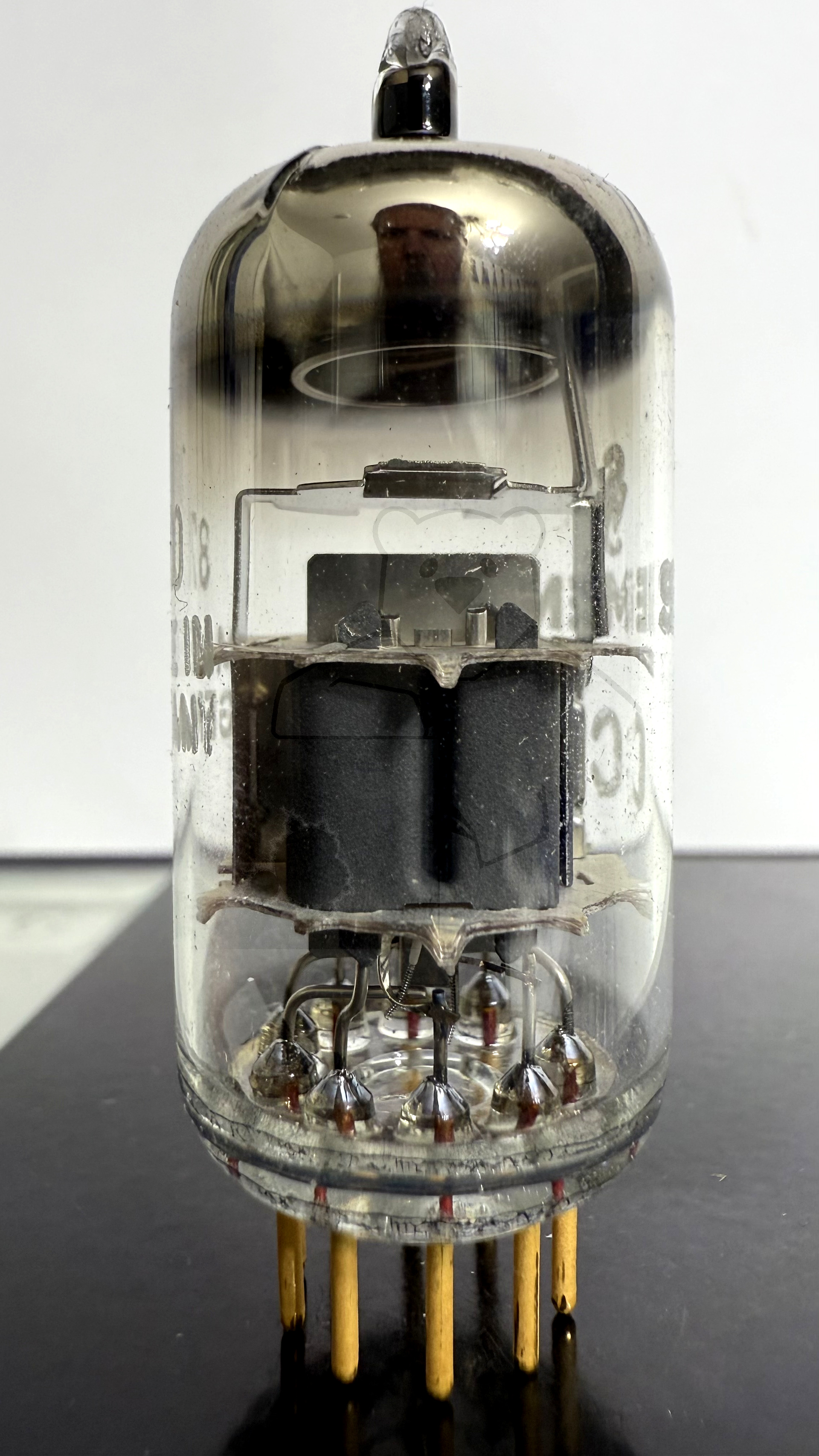

Röhre CCa #0817 Bild 4
