đ Beschreibung der Röhre: PCL81 Inventarnummer: 00752
| Name | â PCL81 |
| Vergleichsname | |
| Hersteller | â Telefunken (Mit Raute im Boden) |
| Heizspannung (Volt) | 12,6 |
| Heizstrom (AmpĂšre) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Noval, 9pol. â Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | 609 |
| Ătz- Produktionscode | |
| Serien Nummer | U? |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S119b |
đ Beschreibung der Systeme fĂŒr die Röhre: PCL81
| System 1 | System 2 | |
| Kathode | 3, 8 | 3, 8 |
| Gitter 1 | 1 | 9 |
| Gitter 2 | 2 | |
| Gitter 3 | 3, 8 | |
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 7 | 6 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 4, 5 | 4, 5 |
| Abschirmung | ||
| Funktion | â Niederfrequenzverstaerker, Triode |
â Endpentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der PCL81
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: PCL81
Datenblatt PCL81 Telefunken Handbuch der Rundfunk Röhren Band 2.pdf (3512 kB)
Datenblatt PCL81 Valvo.pdf (106 kB)
Pruefkarte PCL81 - Karte 1 - Funke W19 Roehrenpruefer.pdf (158 kB)
Pruefkarte PCL81 - Karte 2 - Funke W19 Roehrenpruefer.pdf (152 kB)
Pruefkarte PCL81 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (196 kB)
Pruefkarte PCL81 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (186 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: PCL81

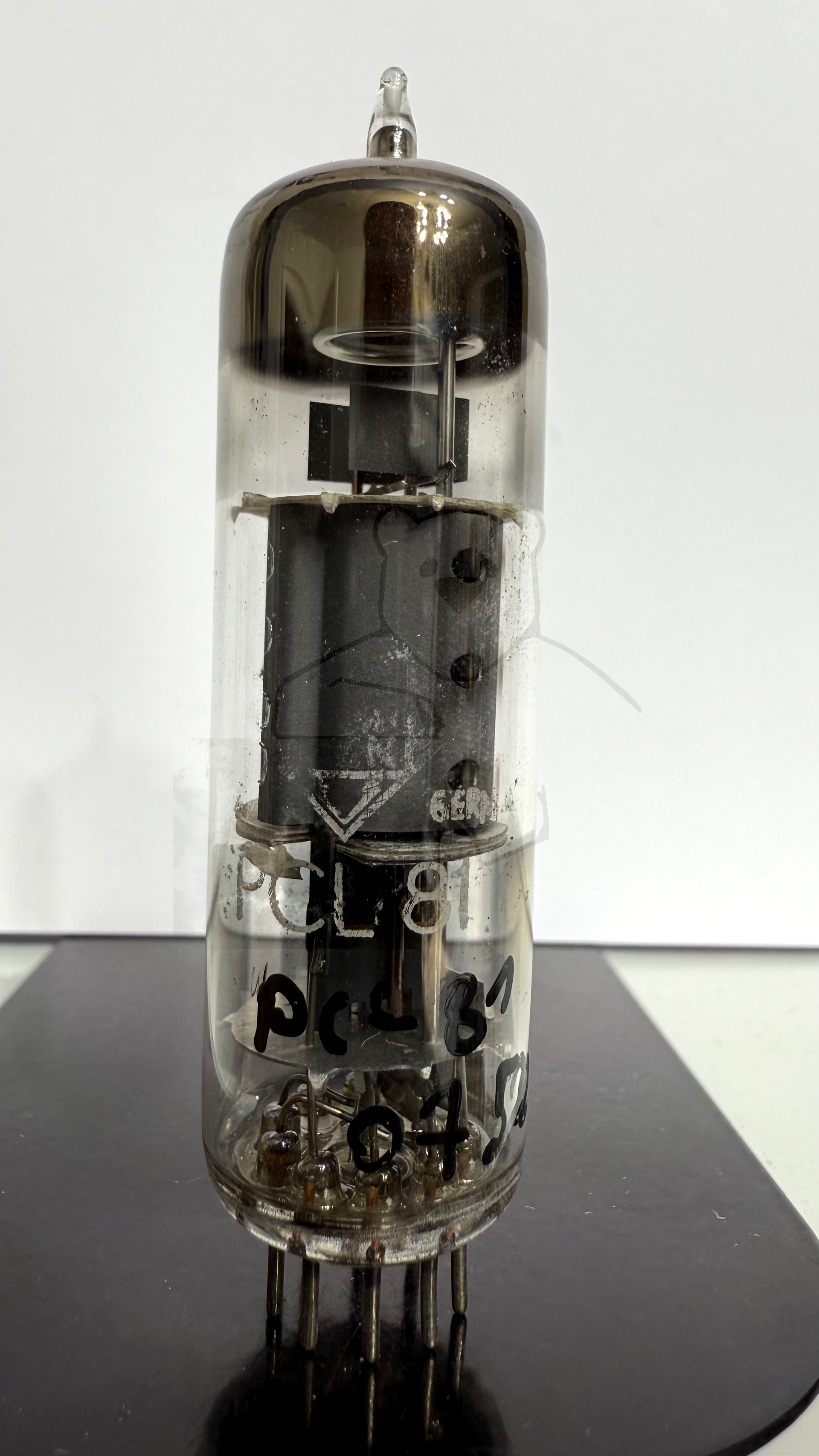

Röhre PCL81 #0752 Bild 1
