đ Beschreibung der Röhre: EL83 Inventarnummer: 00609
| Name | â EL83 |
| Vergleichsname | â 6CK6 |
| Hersteller | â Siemens |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,71 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Noval, 9pol. â Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | |
| Informationen | N9K |
| Kenn Nummer | 353 |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S120c |
đ Beschreibung der Systeme fĂŒr die Röhre: EL83
| System 1 | |
| Kathode | 3 |
| Gitter 1 | 2 |
| Gitter 2 | 1 |
| Gitter 3 | 6 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 7 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 4, 5 |
| Abschirmung | 8 |
| Funktion | â Bildsignal, Endverstaerker |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der EL83
Bildquelle: Philips Datenblatt
đ DatenblĂ€tter zur Röhre: EL83
Datenblatt EL83 La Radiotechnique [www.tubedata.info].pdf (62 kB)
Datenblatt EL83 Lamina [www.tubedata.info].pdf (264 kB)
Datenblatt EL83 Mazda Belvu [www.tubedata.info].pdf (373 kB)
Datenblatt EL83 Philips [www.tubedata.info].pdf (228 kB)
Pruefkarte EL83 - Neuberger RPM370 Roehrenmessgeraet.pdf (236 kB)
Pruefkarte EL83 6CK6 EL803 - Funke W19 Roehrenpruefer.pdf (157 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: EL83

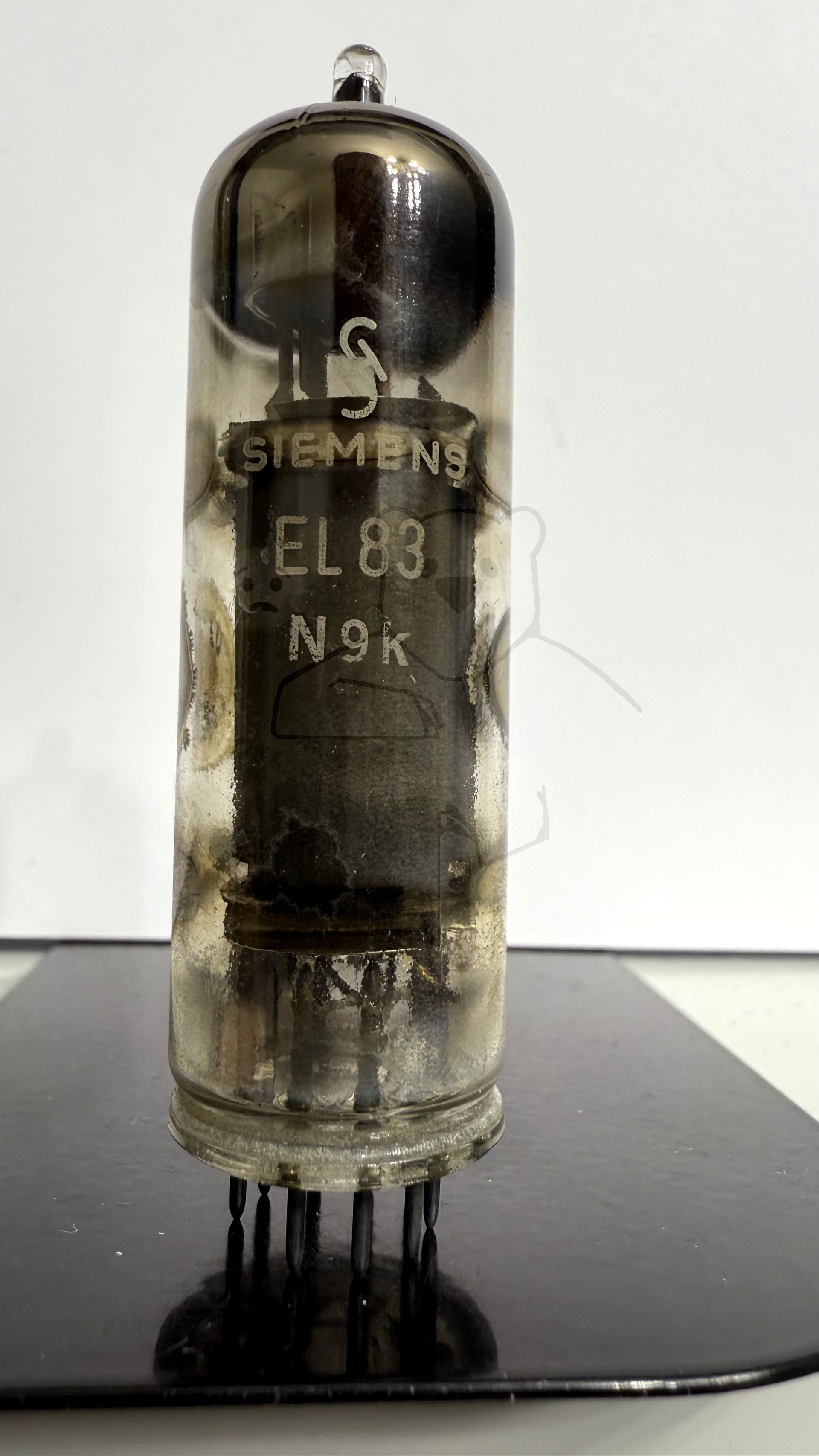

Röhre EL83 #0609 Bild 1

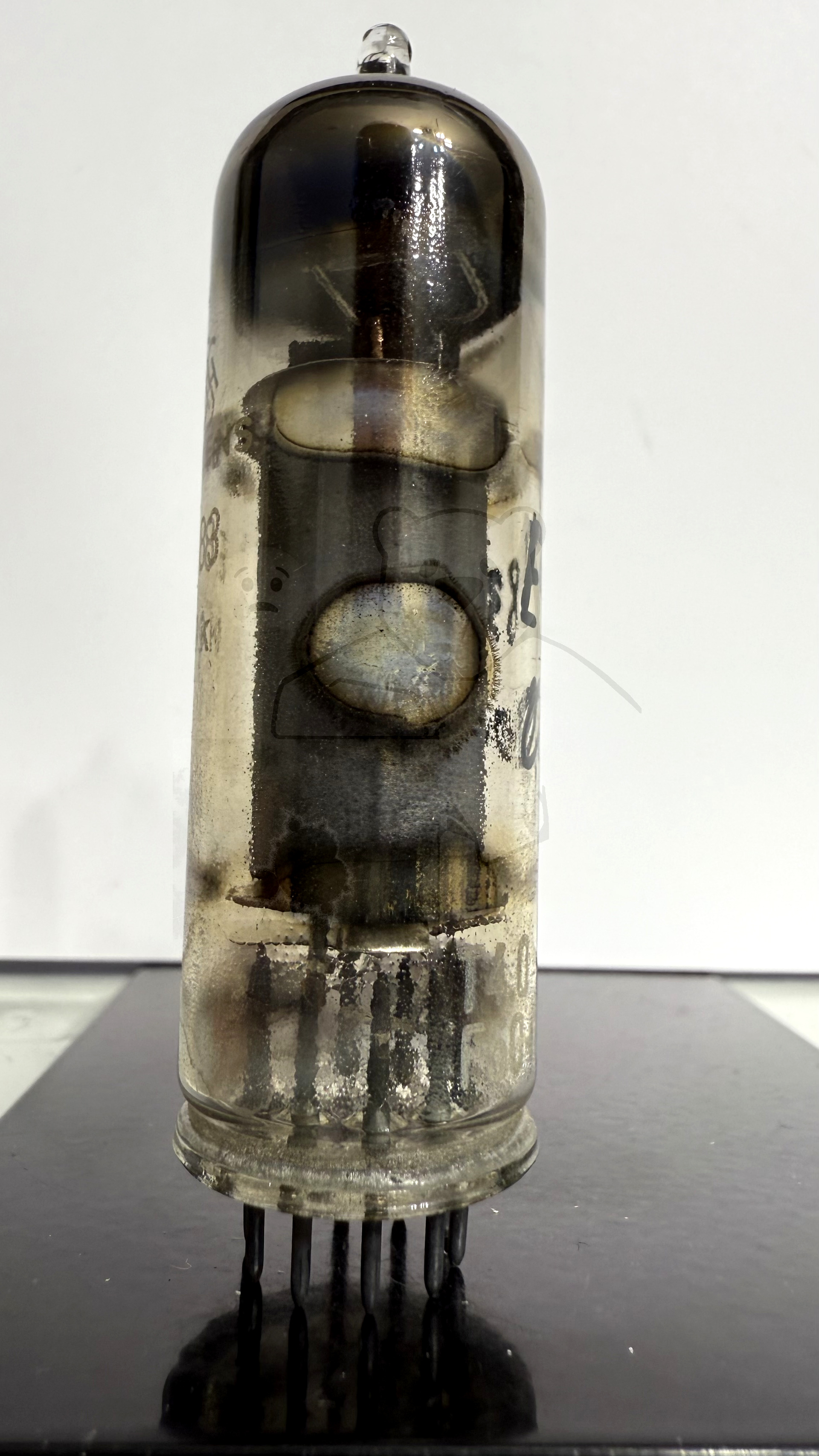

Röhre EL83 #0609 Bild 2

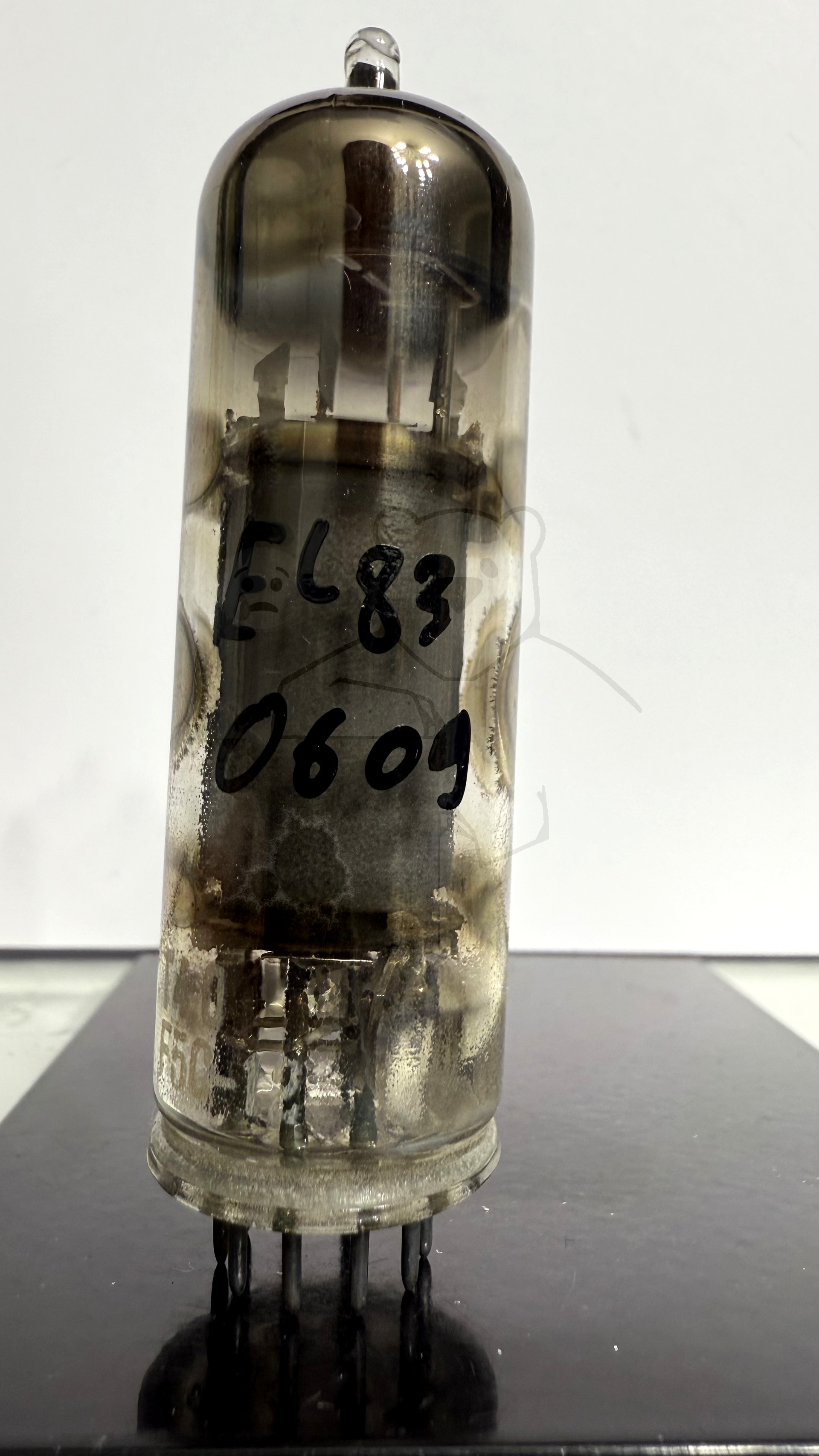

Röhre EL83 #0609 Bild 3

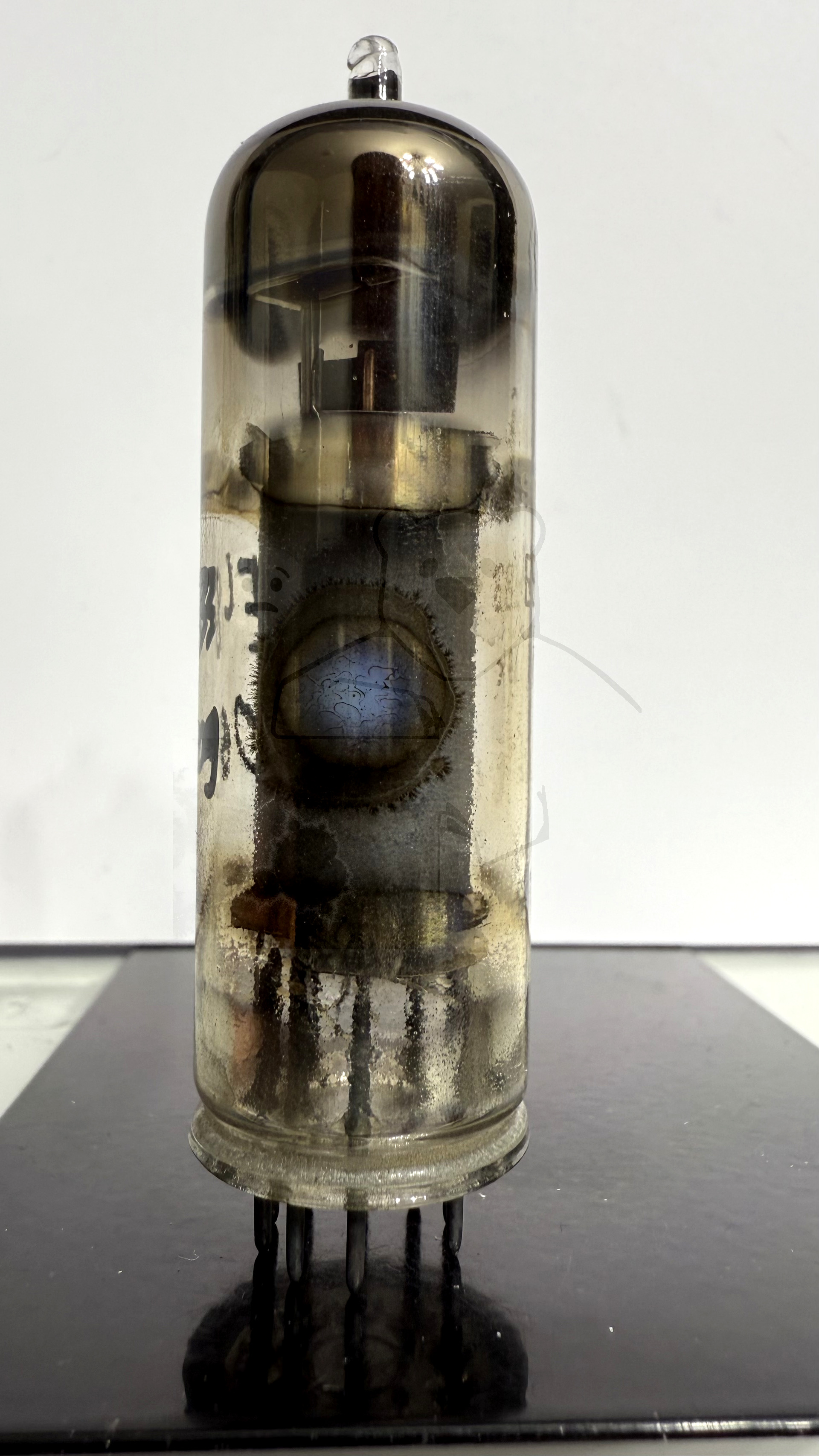

Röhre EL83 #0609 Bild 4
