đ Beschreibung der Röhre: PY88 Inventarnummer: 00447
| Name | â PY88 |
| Vergleichsname | 30AE3 â PY83 |
| Hersteller | â SEL â Lorenz |
| Heizspannung (Volt) | 30 |
| Heizstrom (AmpĂšre) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Noval, 9pol. â Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S106a |
đ Beschreibung der Systeme fĂŒr die Röhre: PY88
| System 1 | |
| Kathode | Kappe |
| Gitter 1 | |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 9 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 4, 5 |
| Abschirmung | |
| Funktion | â Boosterdiode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der PY88
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: PY88
Datenblatt PY88 La Radiotechnique [www.tubedata.info].pdf (32 kB)
Datenblatt PY88 Lamina [www.tubedata.info].pdf (236 kB)
Datenblatt PY88 Philips Version 1 [www.tubedata.info].pdf (283 kB)
Datenblatt PY88 Philips Version 2 [www.tubedata.info].pdf (57 kB)
Datenblatt PY88 Telefunken Handbuch der Rundfunk Röhren Band 3.pdf (705 kB)
Pruefkarte PY88 - Funke W19 Roehrenpruefer.pdf (145 kB)
Pruefkarte PY88 - Neuberger RPM370 Roehrenmessgeraet.pdf (228 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: PY88

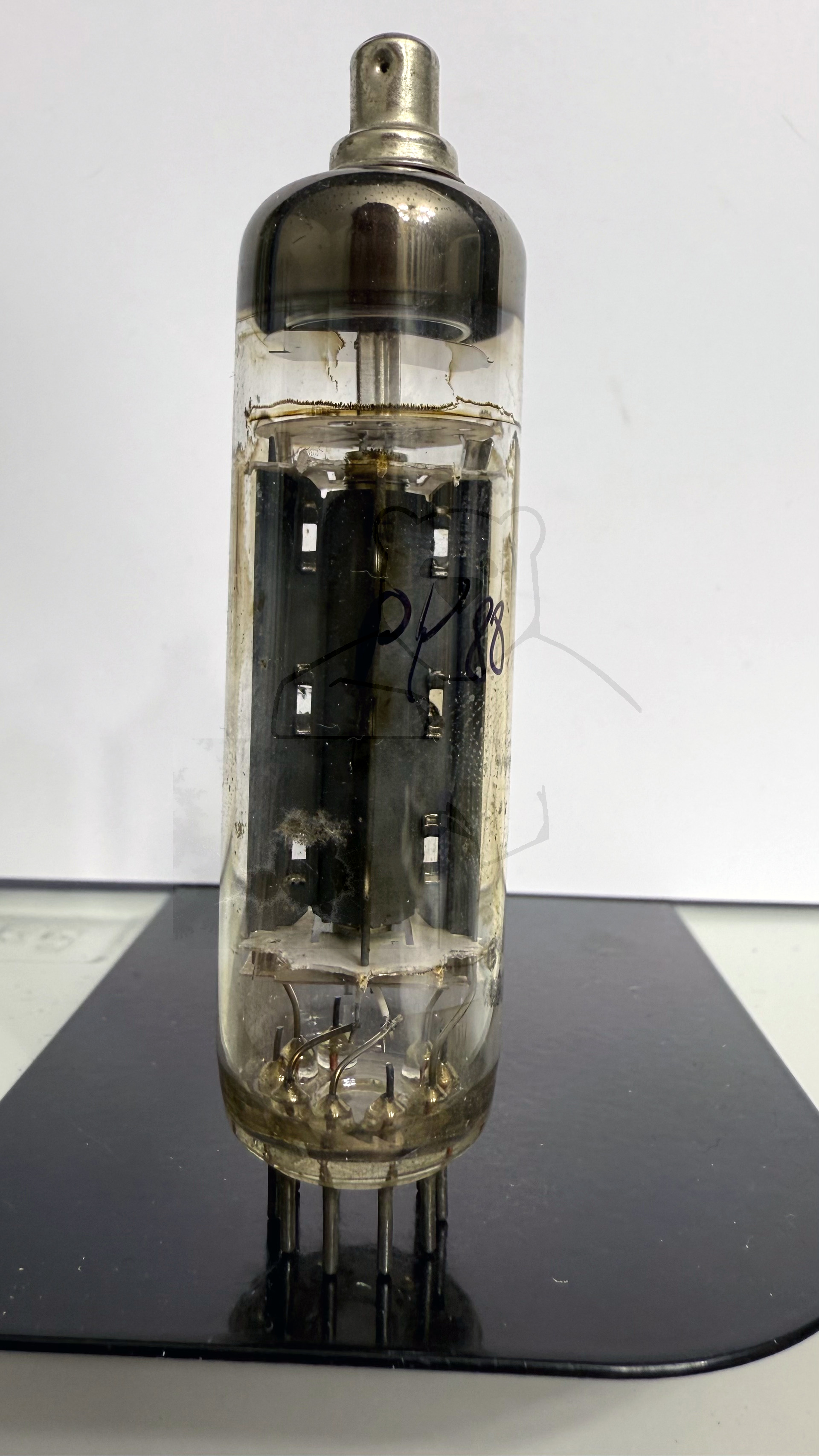

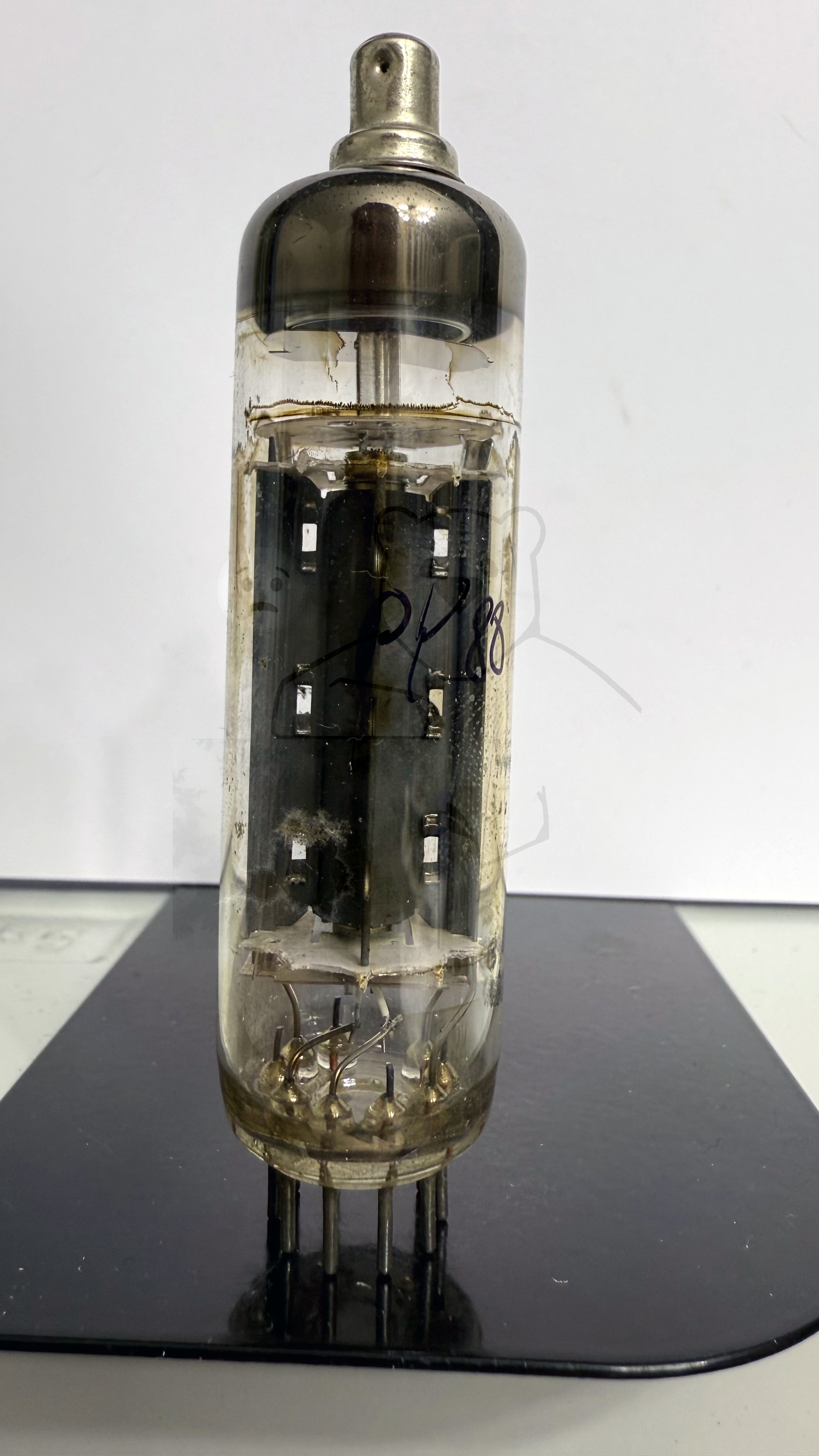

Röhre PY88 #0447 Bild 1
