đ Beschreibung der Röhre: CF3 Inventarnummer: 00311
| Name | â CF3 |
| Vergleichsname | â CF7 |
| Hersteller | â Unbekannter Hersteller |
| Heizspannung (Volt) | 13 |
| Heizstrom (AmpĂšre) | 0,2 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Aussenkontakt, 8pol. â Liste aller Röhren mit: Aussenkontakt, 8pol. |
| Informationen Röhrentyp | |
| Informationen | Abschirmung abgeblÀttert |
| Kenn Nummer | |
| Ătz- Produktionscode | ul c |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S40b |
đ Beschreibung der Systeme fĂŒr die Röhre: CF3
| System 1 | |
| Kathode | 4 |
| Gitter 1 | Kappe |
| Gitter 2 | 7 |
| Gitter 3 | 5 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 8 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 3 |
| Abschirmung | 1 |
| Funktion | â Hochfrequenzverstaerker, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der CF3
Bildquelle: Neuberger RPM 370-1 Messkarte
đ DatenblĂ€tter zur Röhre: CF3
Anwendung CF3 [www.tubedata.info].pdf (87 kB)
Anwendung CF3 Telefunken [www.tubedata.info].pdf (227 kB)
Datenblatt CF3 RFT [www.tubedata.info].pdf (74 kB)
Datenblatt CF3 Tungsram.pdf (140 kB)
Pruefkarte CF3 - Funke W19 Roehrenpruefer.pdf (159 kB)
Pruefkarte CF3 - Neuberger RPM370 Roehrenmessgeraet.pdf (228 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: CF3

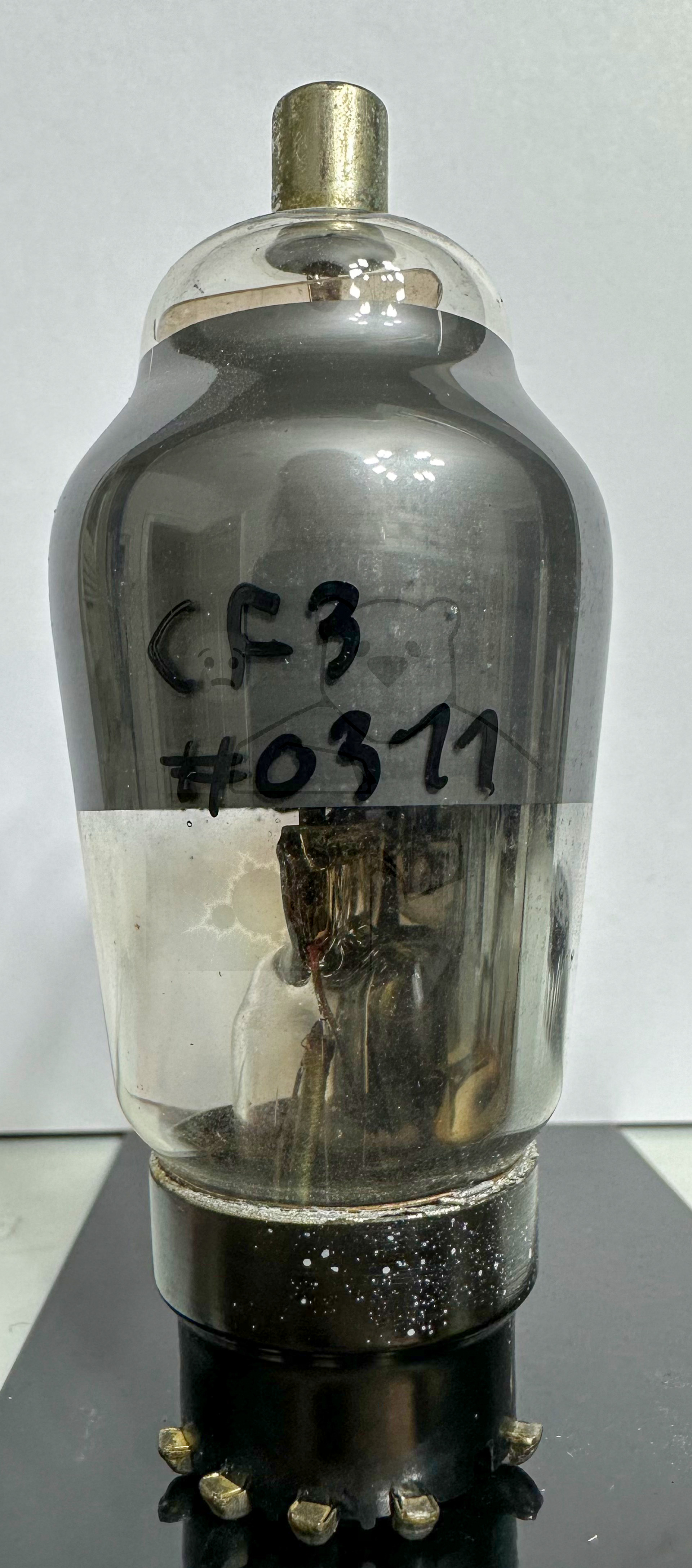

Röhre CF3 #0311 Bild 1
