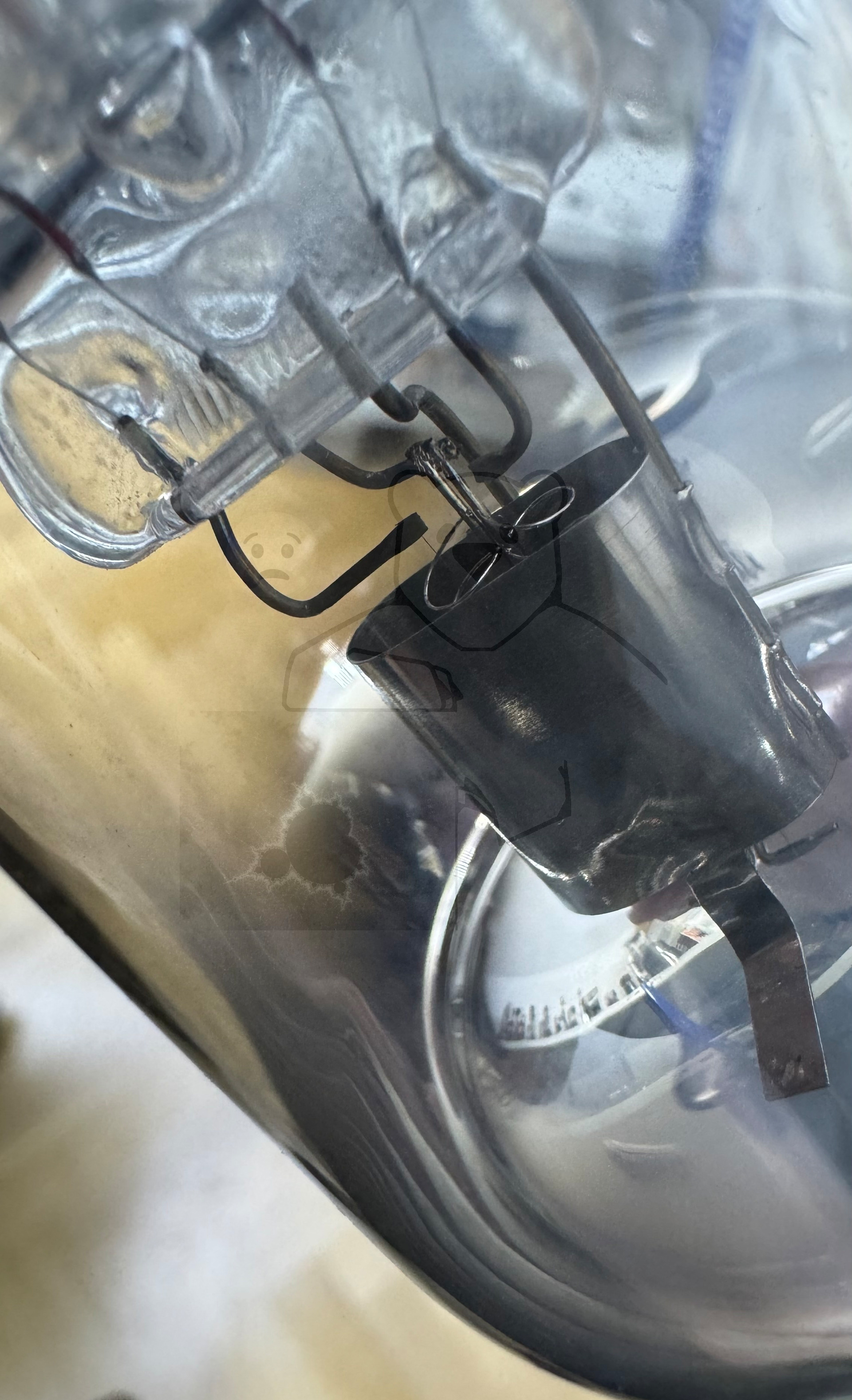

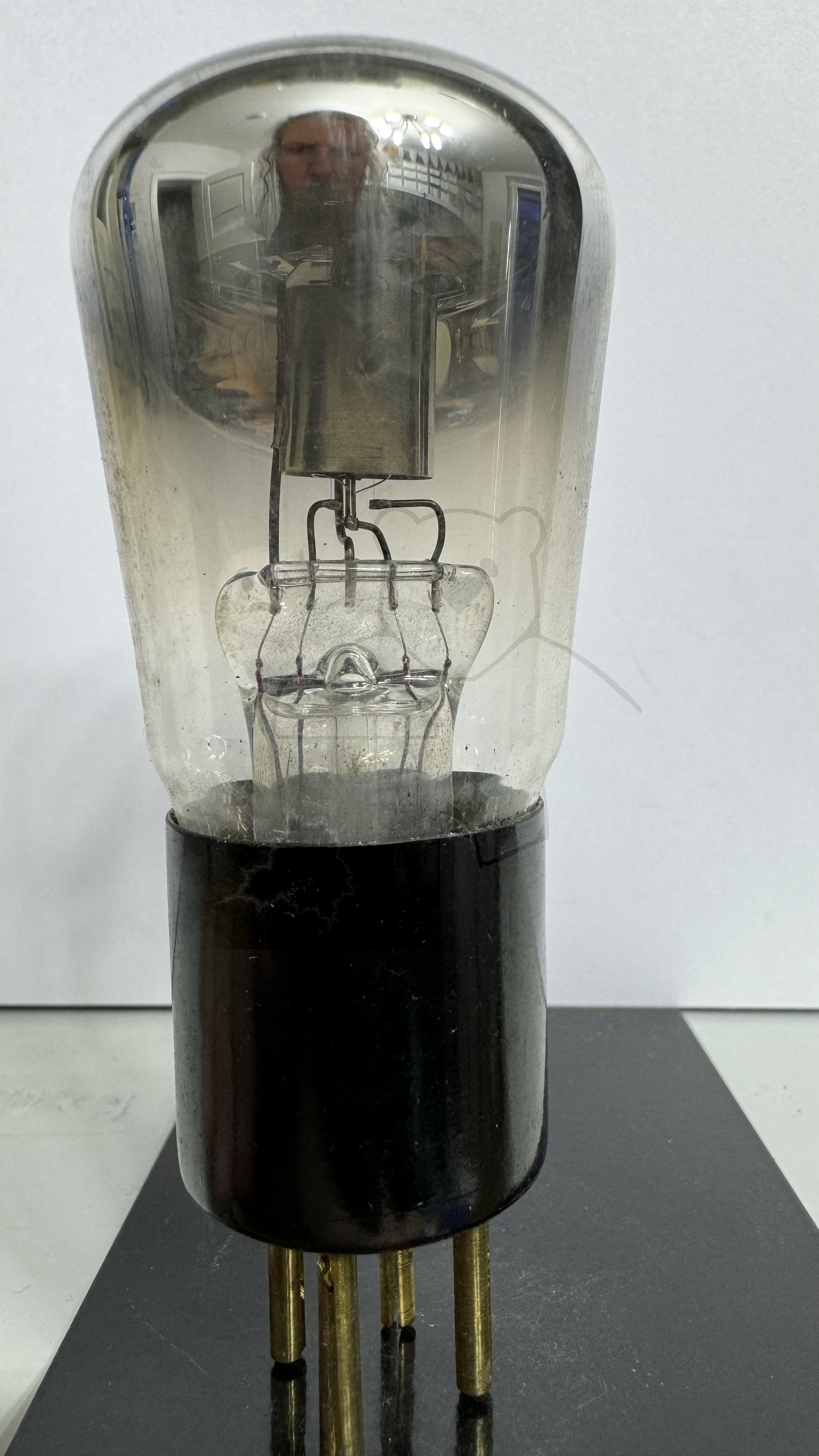

Daten und Bilder der Röhre: RE154

🔎 Beschreibung der Röhre: RE154 Inventarnummer: 00270

Name	→ RE154
Vergleichsname
Hersteller	→ Telefunken
Heizspannung (Volt)	3,5
Heizstrom (Ampère)	0,17
Art der Heizung	Direkt

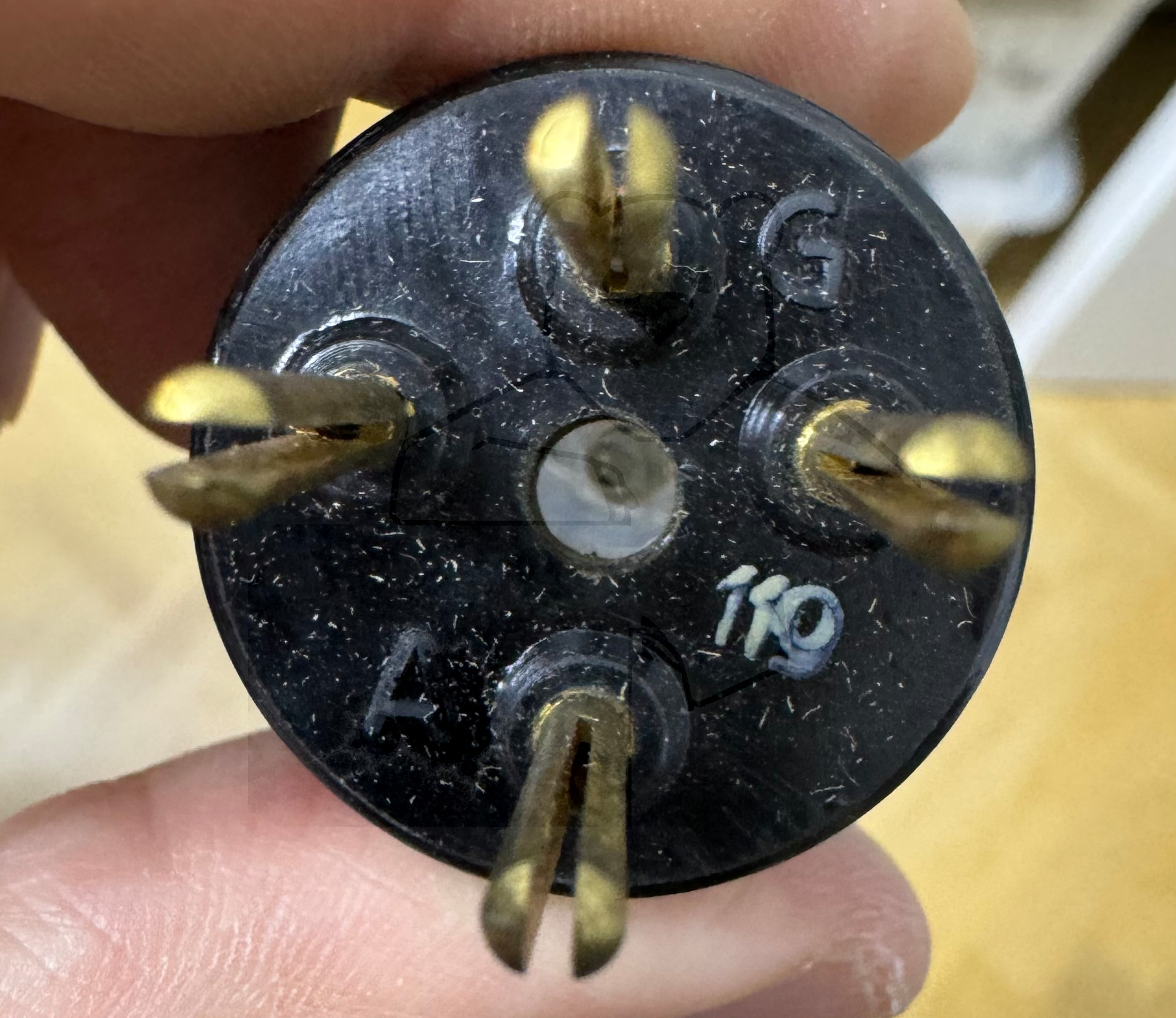

Röhren mit Sockel	→ Informationen zum Sockel: Europa, 4pol. → Liste aller Röhren mit: Europa, 4pol.
Informationen Röhrentyp
Informationen
Kenn Nummer

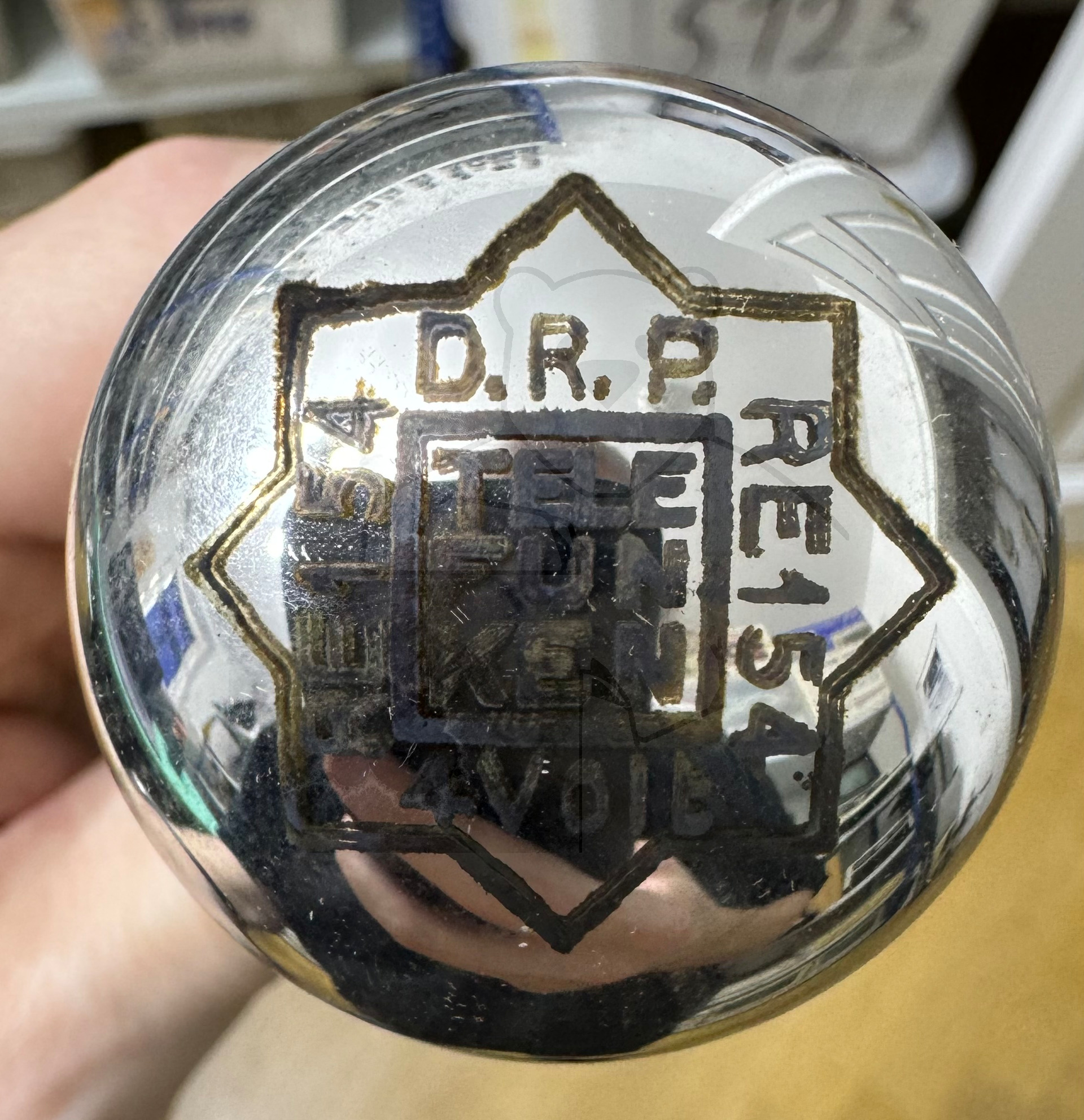

Ätz- Produktionscode	119
Serien Nummer

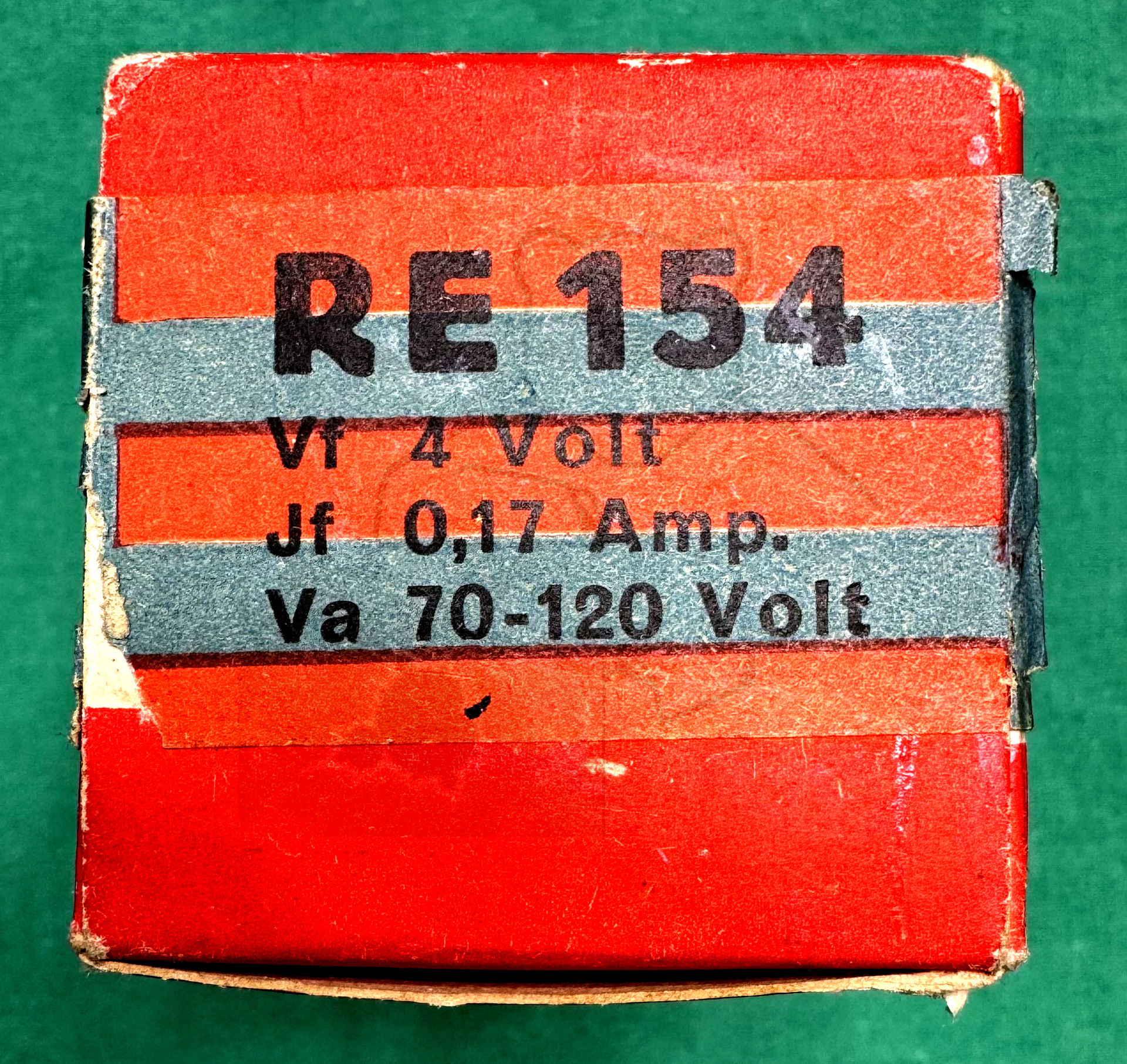

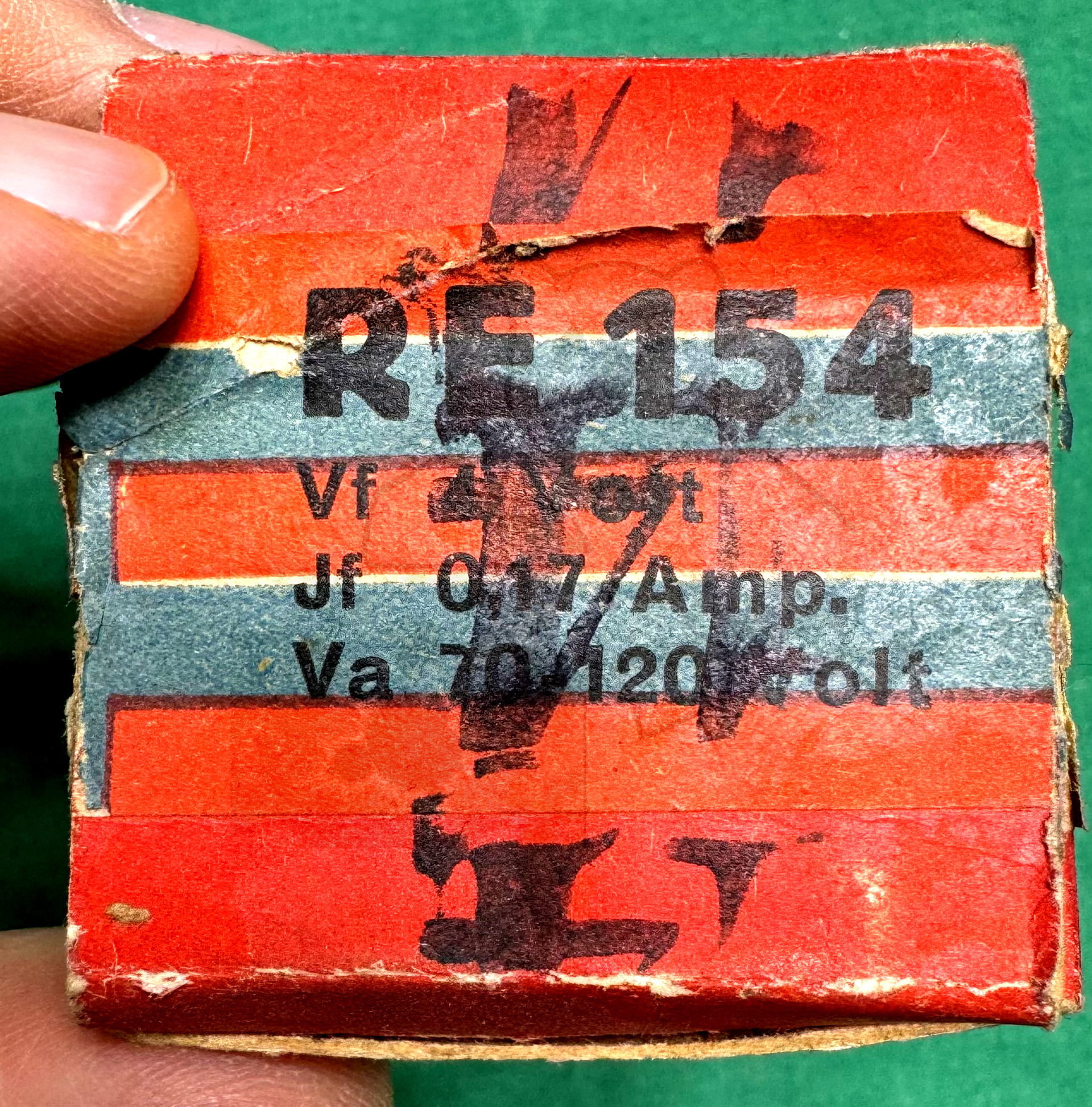

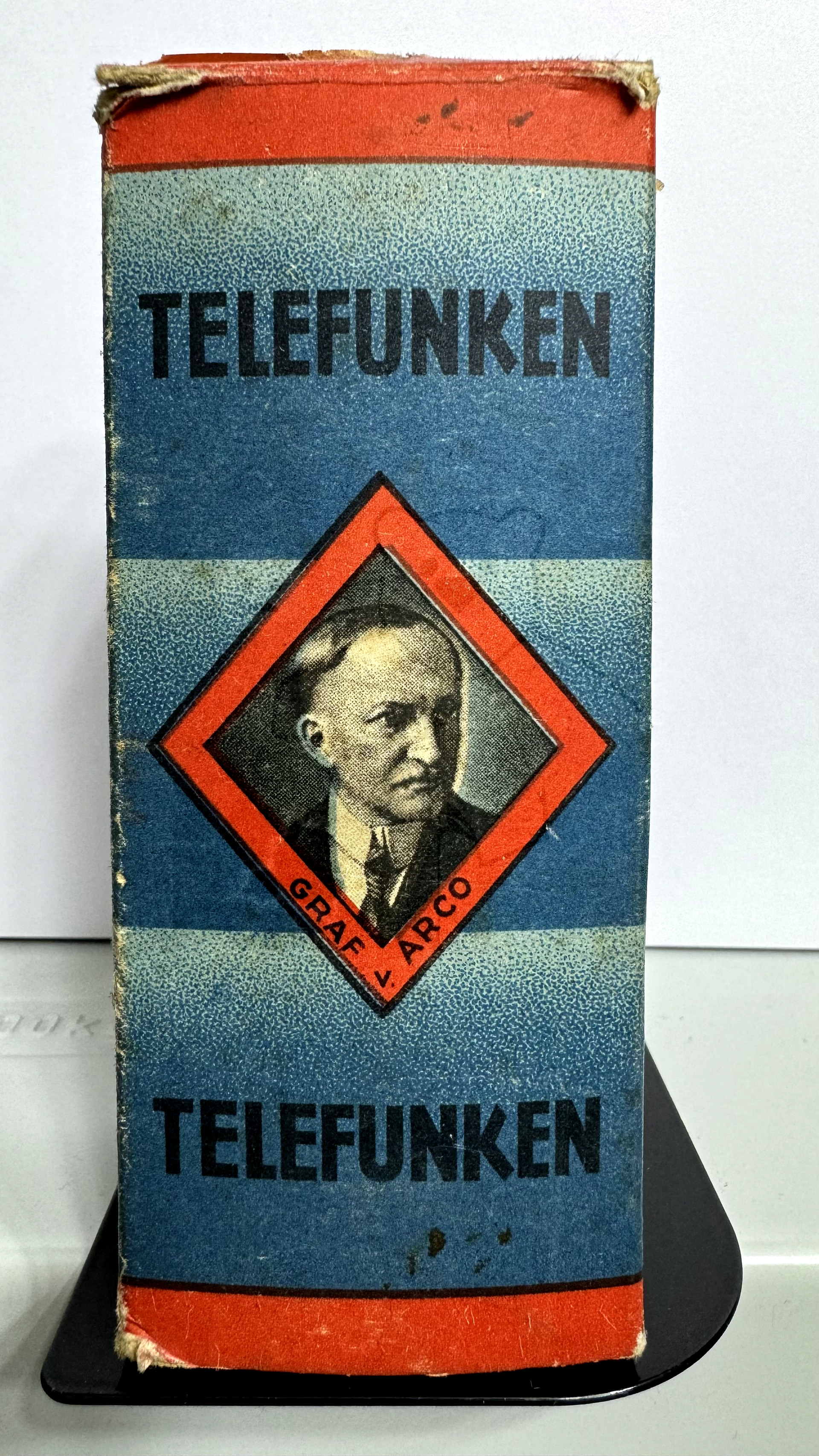

Verpackung	Originalverpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L21a

🔎 Beschreibung der Systeme für die Röhre: RE154

	System 1
Kathode	1
Gitter 1	4
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Endtriode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der RE154

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: RE154
Datenblatt RE154 RE154t Telefunken.pdf (1073 kB)
Datenblatt RE154 Telefunken [www.tubedata.info].pdf (55 kB)
Pruefkarte RE074 RE074N RE154 H406 H407spez G407 G408 G409 A409 A410 - Funke W19 Roehrenpruefer.pdf (170 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
