đ Beschreibung der Röhre: ECH11 (Selbstbau / Notproduktion) Inventarnummer: 00269
Name | â ECH11 (Selbstbau / Notproduktion) đș Mit Video |
Vergleichsname | â ECH11 â ECH11 (Ersatz von RSD) â ECH11 (Variante Loewe/Opta Version 1) â ECH11 (Variante Loewe/Opta Version 2) â ECH11 (Variante RFT) â ECH11G (Variante Telefunken Röhrenwerk Ulm) |
Hersteller | â Selbstbau oder Notloesung |
Heizspannung (Volt) | 6,3 |
Heizstrom (AmpĂšre) | ca. 0,6 - Originalvariante 0,15 |
Art der Heizung | Indirekt |
Röhren mit Sockel | â Informationen zum Sockel: Stahlroehre, 8pol. â Liste aller Röhren mit: Stahlroehre, 8pol. |
Informationen Röhrentyp | Diese selbstgebaute Ersatzröhre wurde als Ersatz fĂŒr die â ECH11 gebaut - Sie besteht aus zwei einzelnen Röhren, der â 6J5 (Triodenteil) und â 6SA7 (Hexodenteil) beide vom HF-Werk gebaut. Diese Ersatzröhre wurde wohl nur in einer sehr kleinen Serie gebaut, da im Vergleich zu anderen Röhrenadaptern bzw. Ersatzröhren kein groĂer Wert auf mechanische StabilitĂ€t gelegt wurde. Die beiden Röhren sind nur an den Sockeln mit einer Metallschelle verbunden und âschwebenâ frei ĂŒber dem Stahlröhrensockel, ausschlieĂlich gehalten von den VerbindungsdrĂ€hten. Wer kann ggf. zu dieser Ersatzröhre weitere AuskĂŒnfte geben? Alle Varianten der â ECH11 |
Informationen | |
Kenn Nummer | |
Ătz- Produktionscode | |
Serien Nummer | |
Verpackung | |
Getestet | |
Hoheitszeichen | |
Letzte Ănderung | |
Lager | L19b |
đ Beschreibung der Systeme fĂŒr die Röhre: ECH11 (Selbstbau / Notproduktion)
System 1 | System 2 | |
Kathode | 8 | 8 |
Gitter 1 | 4 | 7 |
Gitter 2 | 6 | |
Gitter 3 | 4 | |
Gitter 4 | 6 | |
Gitter 5 | ||
Gitter 6 | ||
Gitter 7 | ||
Anode 1 | 5 | 1 |
Anode 2 | ||
Leuchtschirm | ||
Heizung | 2, 3 | 2, 3 |
Abschirmung | 8 | 8 |
Funktion | â Oszillator |
â Mischroehre |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

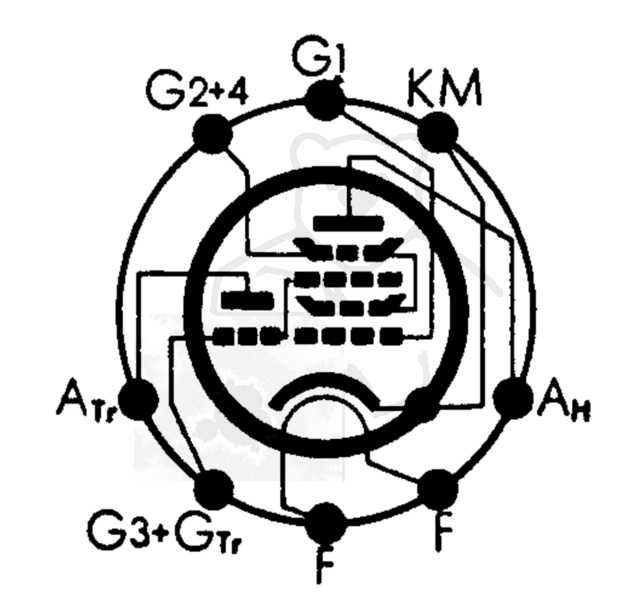

đ Sockelschaltung der ECH11 (Selbstbau / Notproduktion)
.jpg)
Bildquelle: Telefunken Datenblatt
đ YouTube Video zu ECH11 (Selbstbau / Notproduktion)
Hinweis: An dieser Stelle war ursprĂŒnglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie mĂŒssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
âïž https://youtu.be/JLku5bvUI1o (Durch Anklicken verlassen Sie diese Webseite!)
đ DatenblĂ€tter zur Röhre: ECH11 (Selbstbau / Notproduktion)








Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: ECH11 (Selbstbau / Notproduktion)
%20%230269%20Bild%201.jpg)

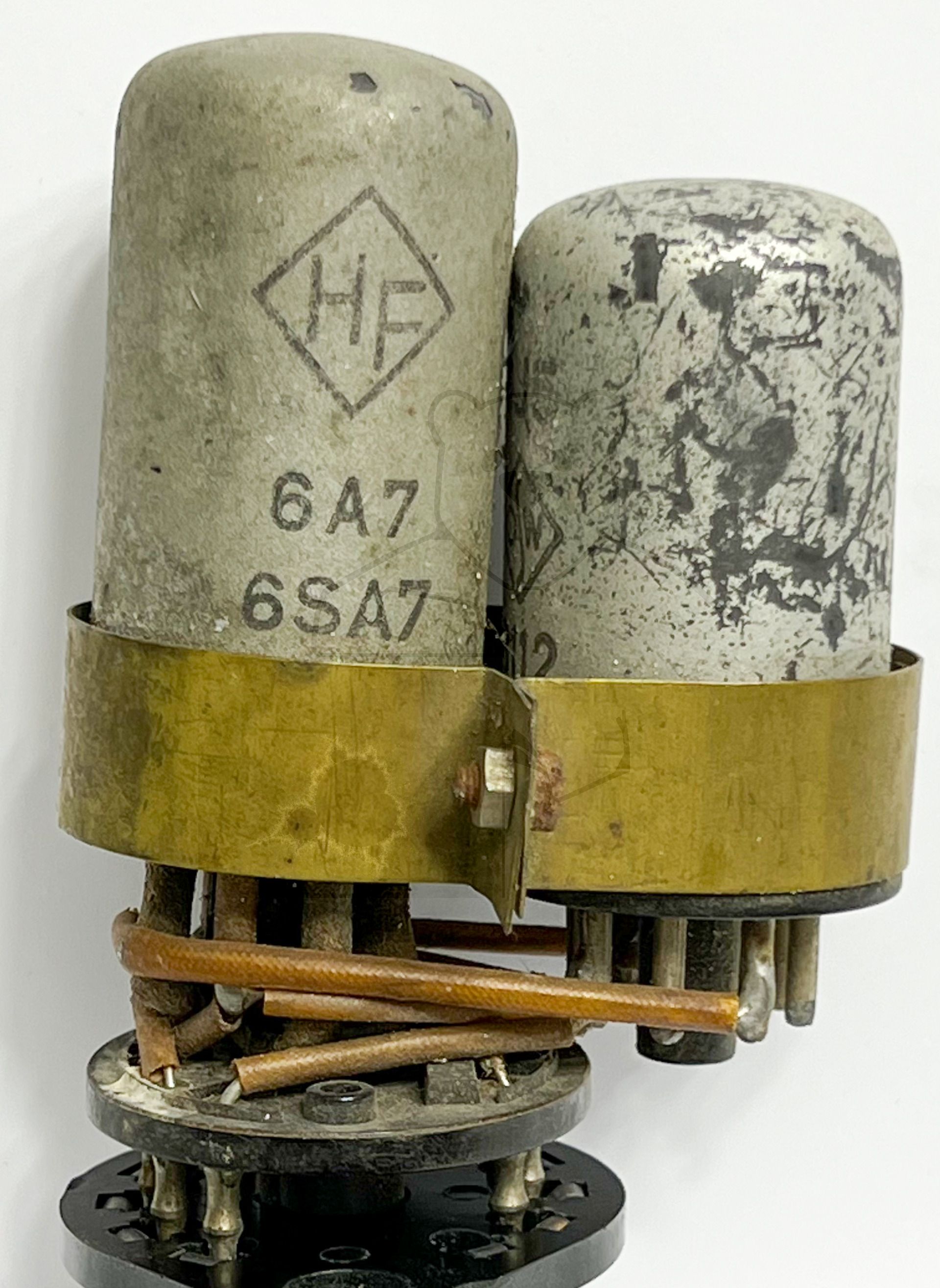

Röhre ECH11 (Selbstbau Notproduktion) #0269 Bild 1
%20%230269%20Bild%202.jpg)

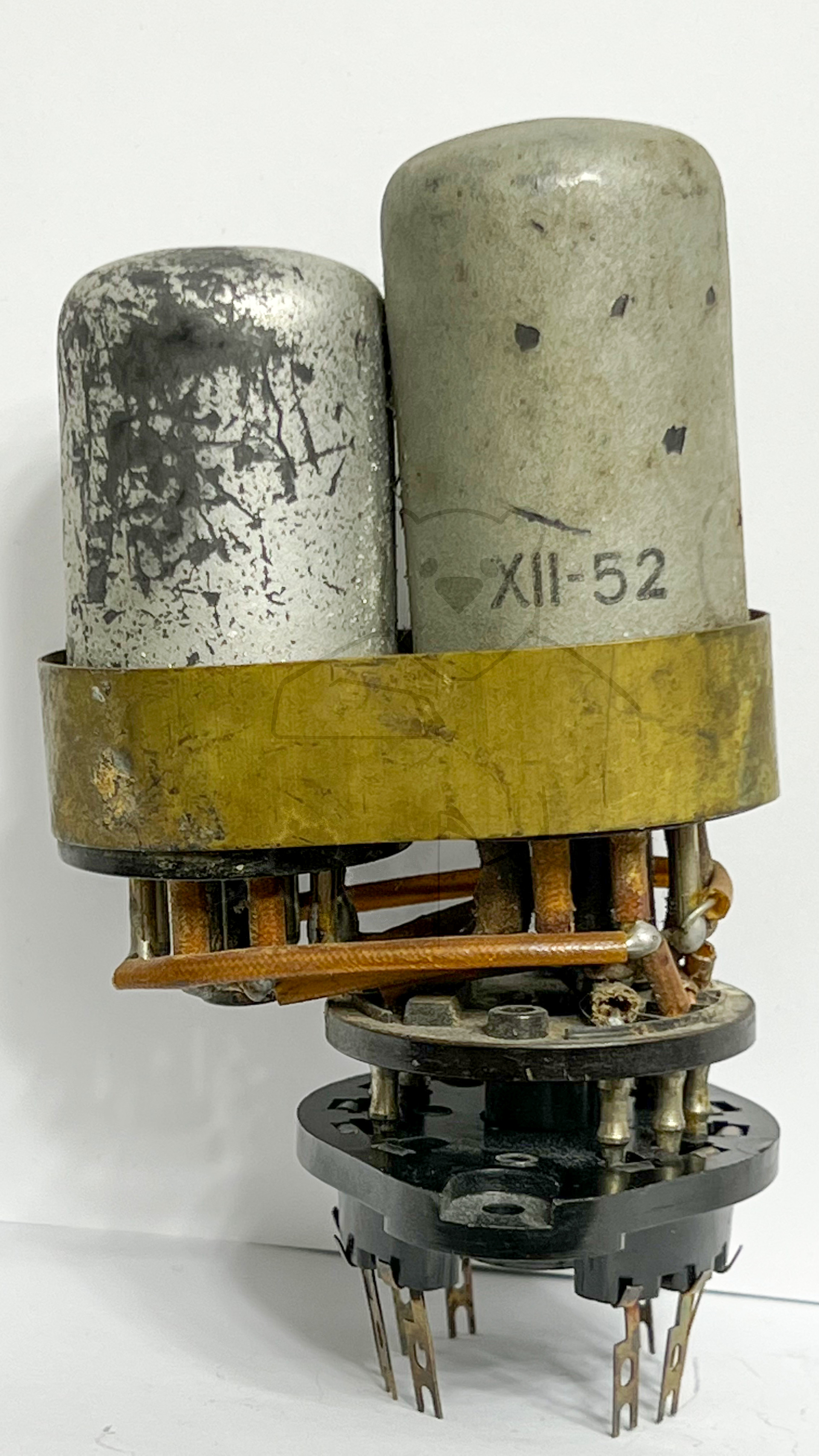

Röhre ECH11 (Selbstbau Notproduktion) #0269 Bild 2
%20%230269%20Bild%203.jpg)

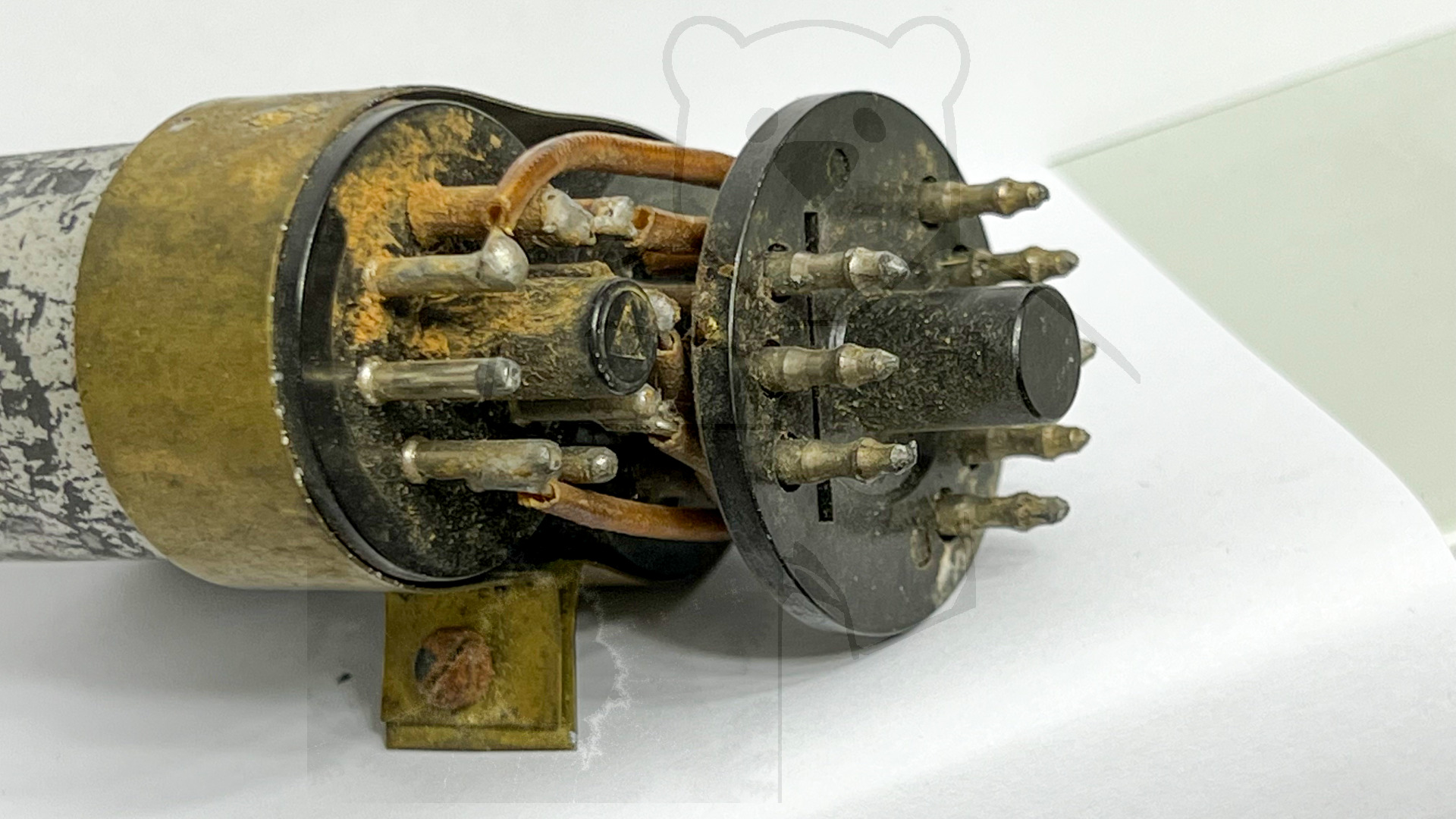

Röhre ECH11 (Selbstbau Notproduktion) #0269 Bild 3
%20%230269%20Bild%204.jpg)

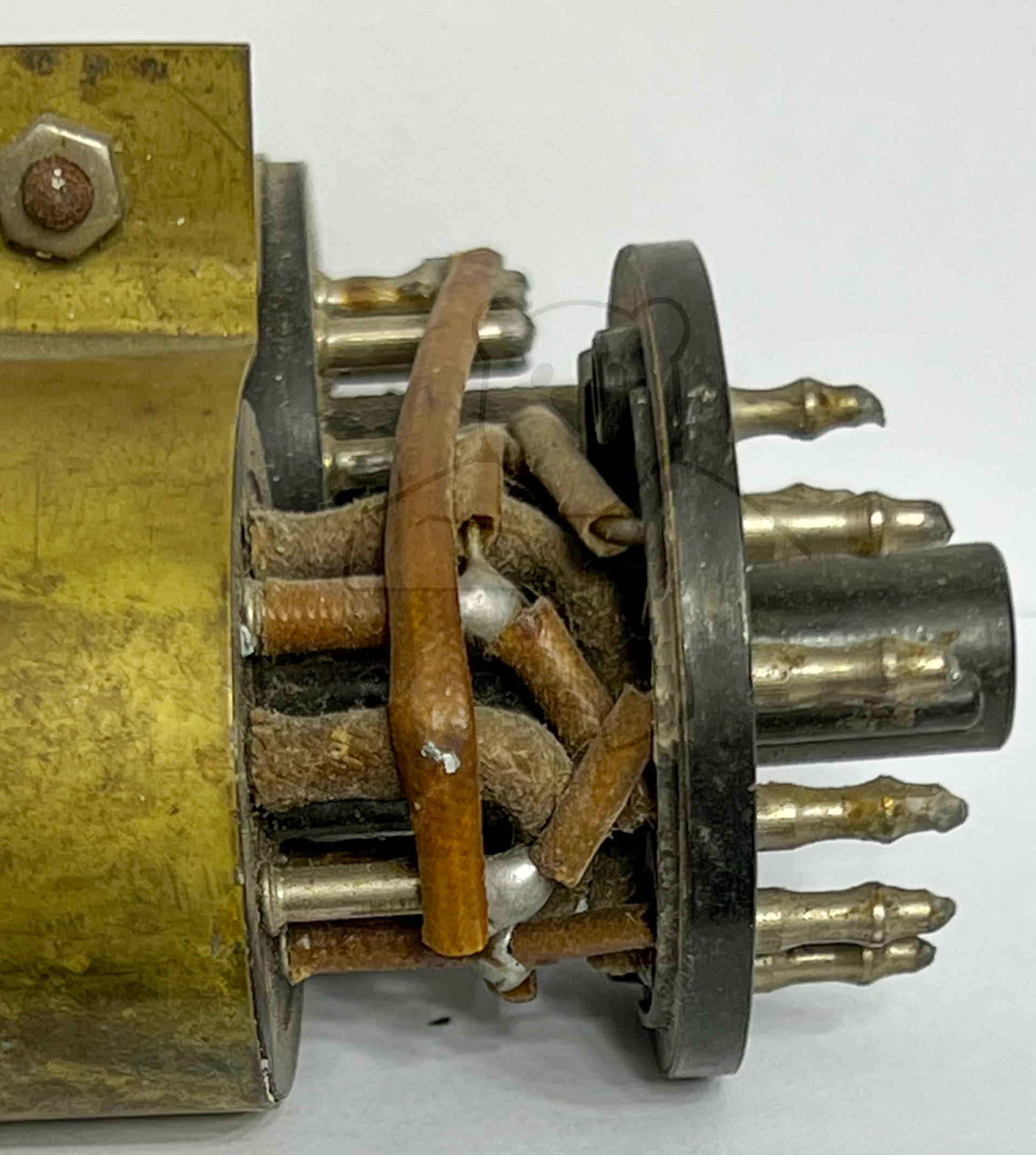

Röhre ECH11 (Selbstbau Notproduktion) #0269 Bild 4
