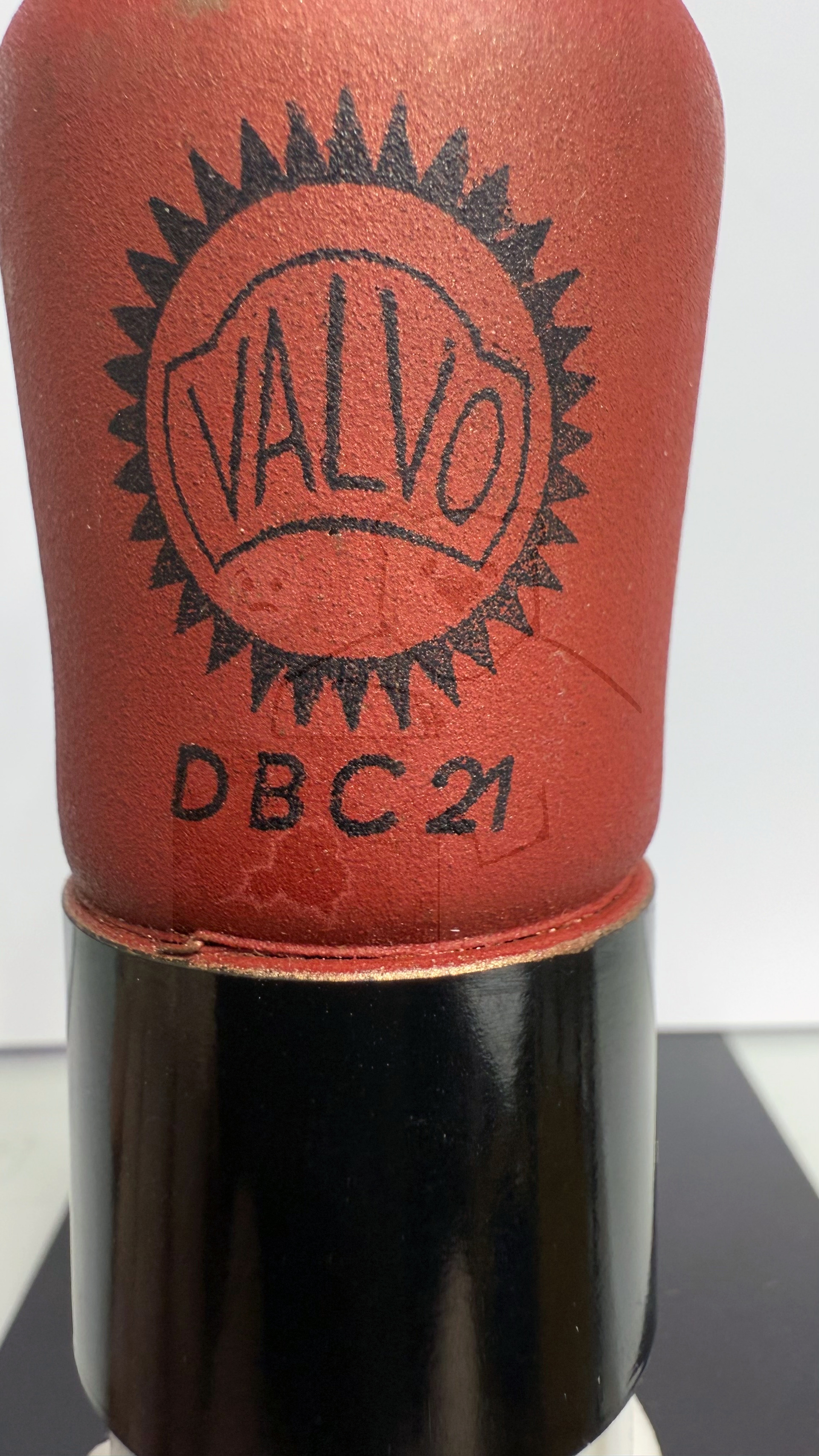

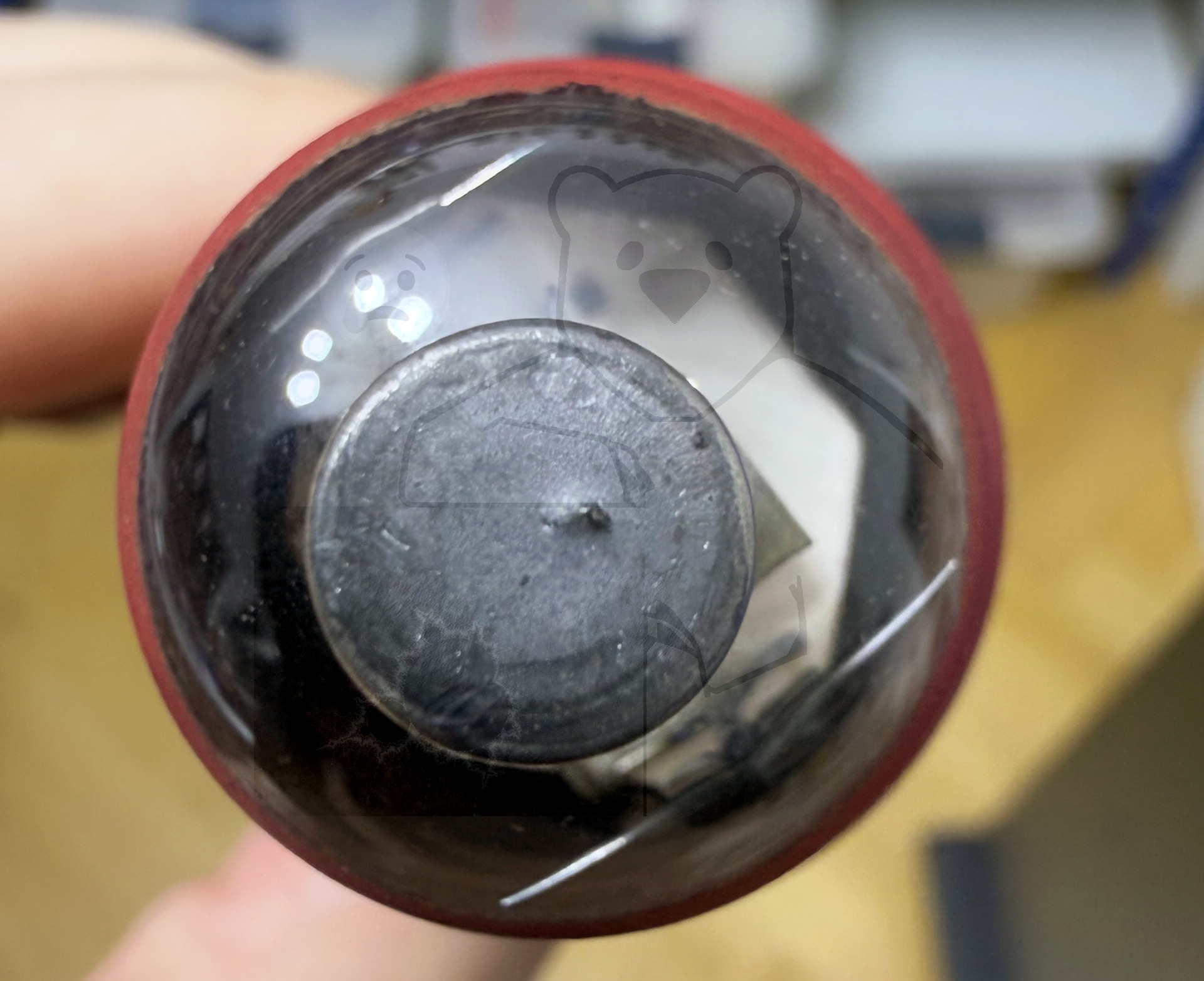

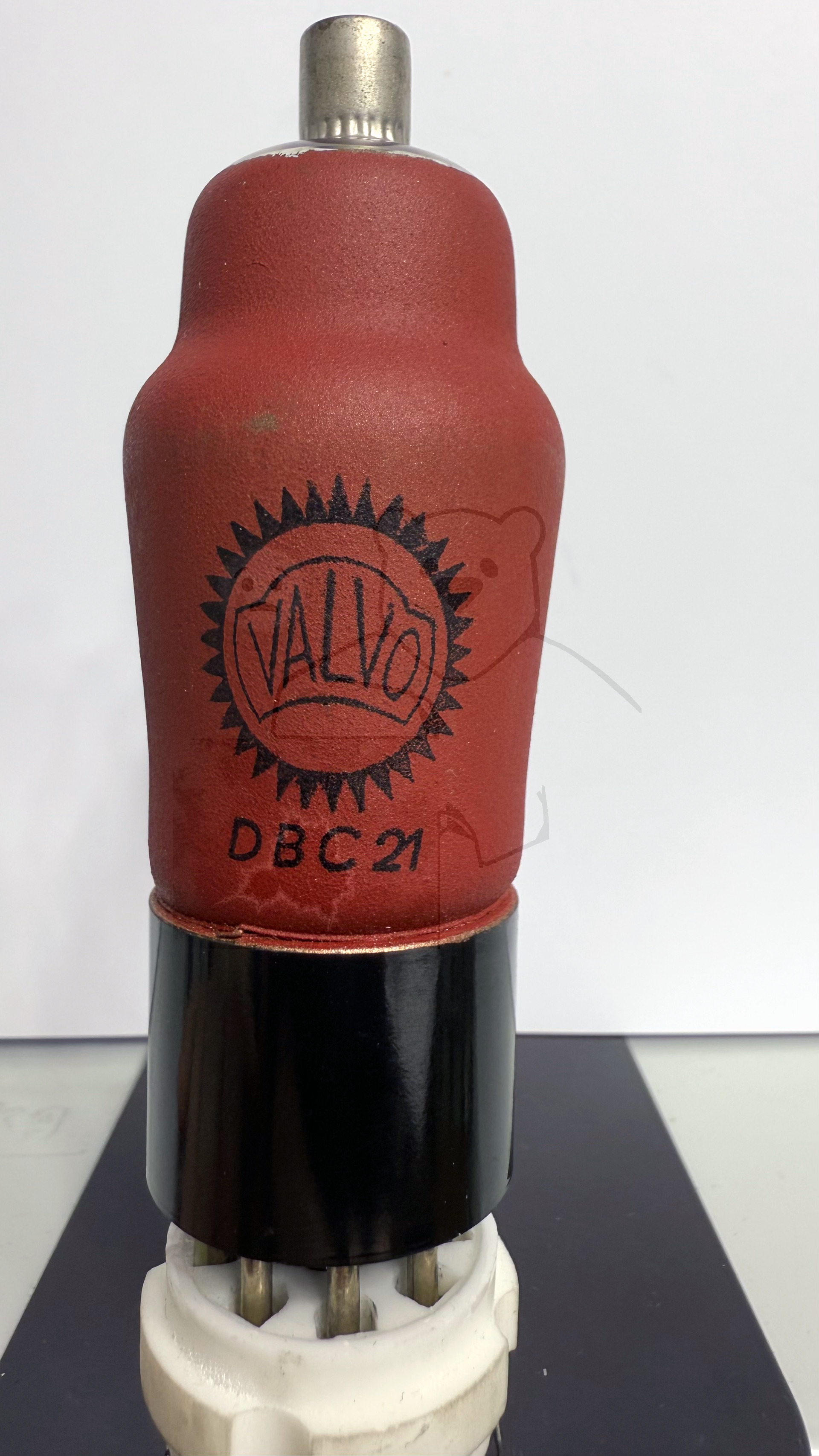

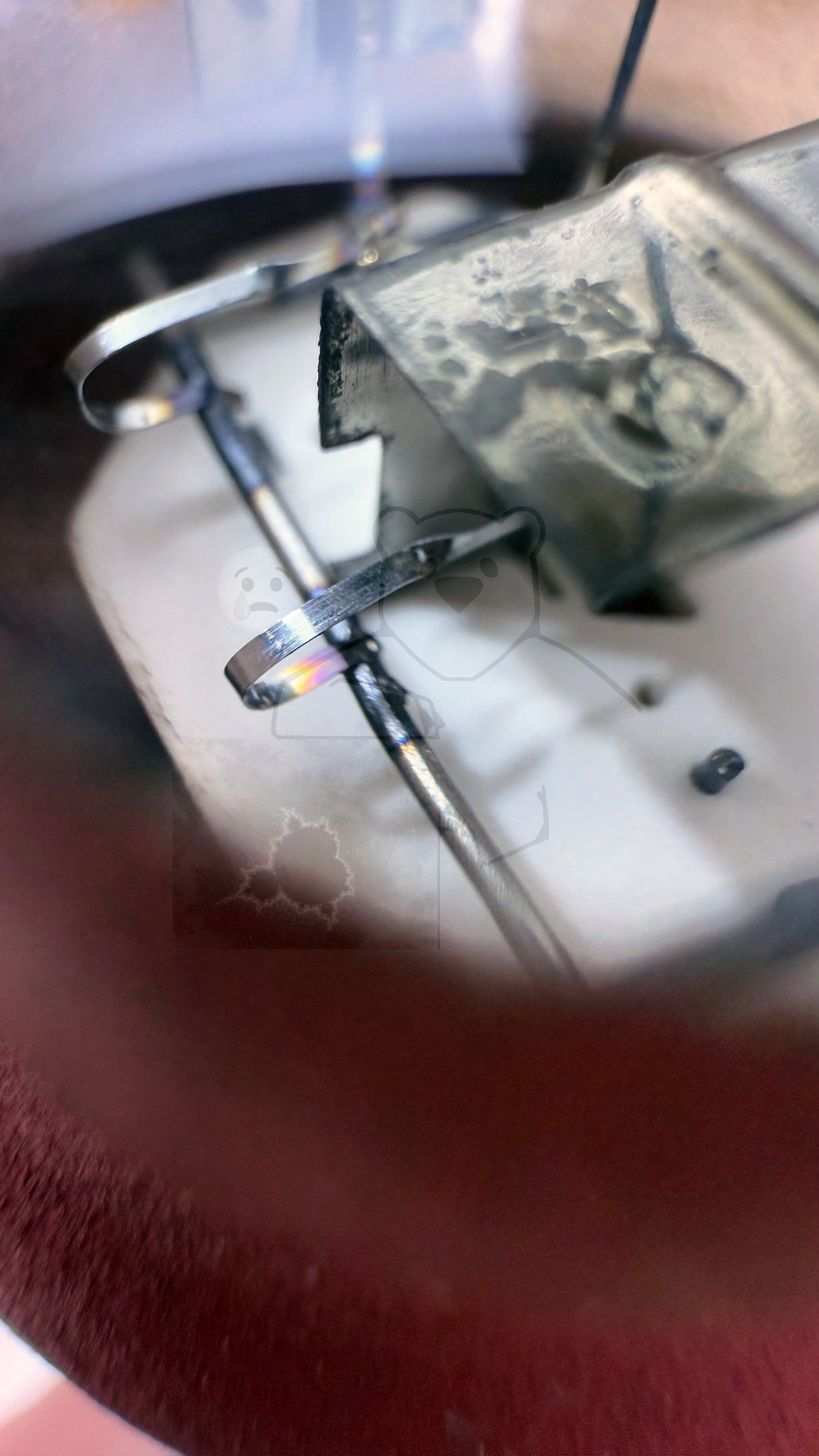

Daten und Bilder der Röhre: DBC21

🔎 Beschreibung der Röhre: DBC21 Inventarnummer: 00196

Name	→ DBC21
Vergleichsname
Hersteller	→ Valvo
Heizspannung (Volt)	1,4
Heizstrom (Ampère)	0,05
Art der Heizung	Direkt

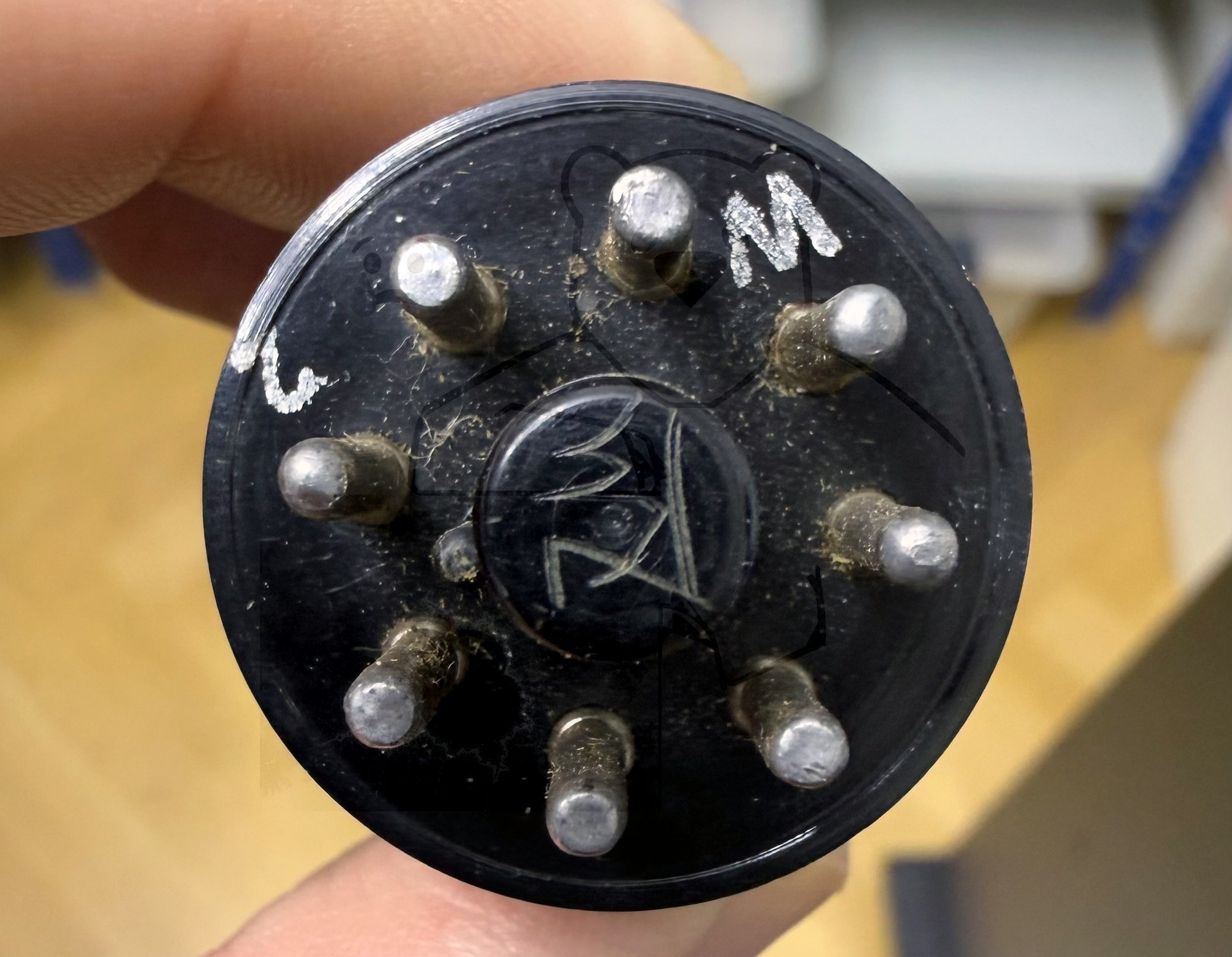

Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode	W2
Serien Nummer
Verpackung	Umwickelt
Getestet

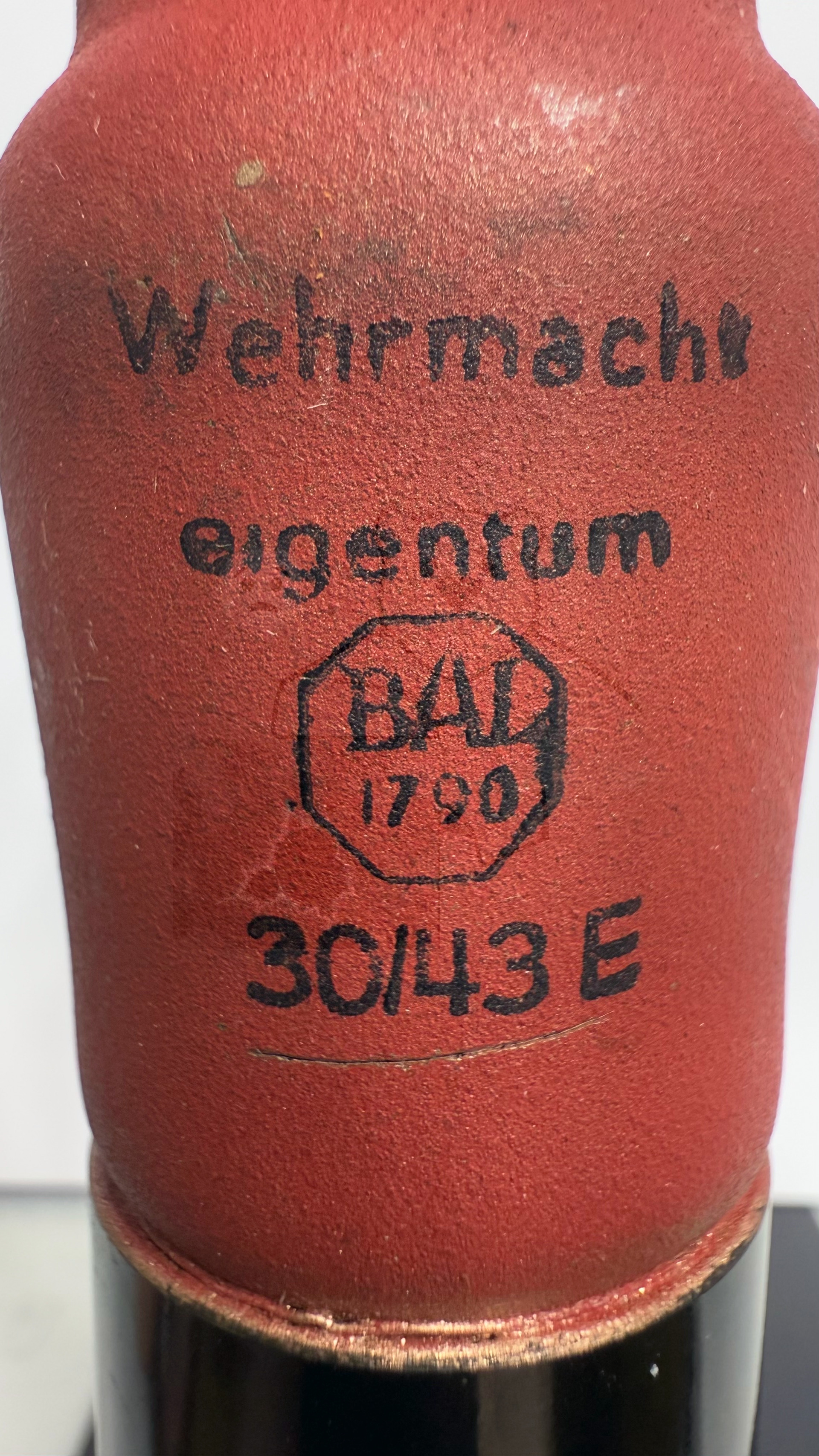

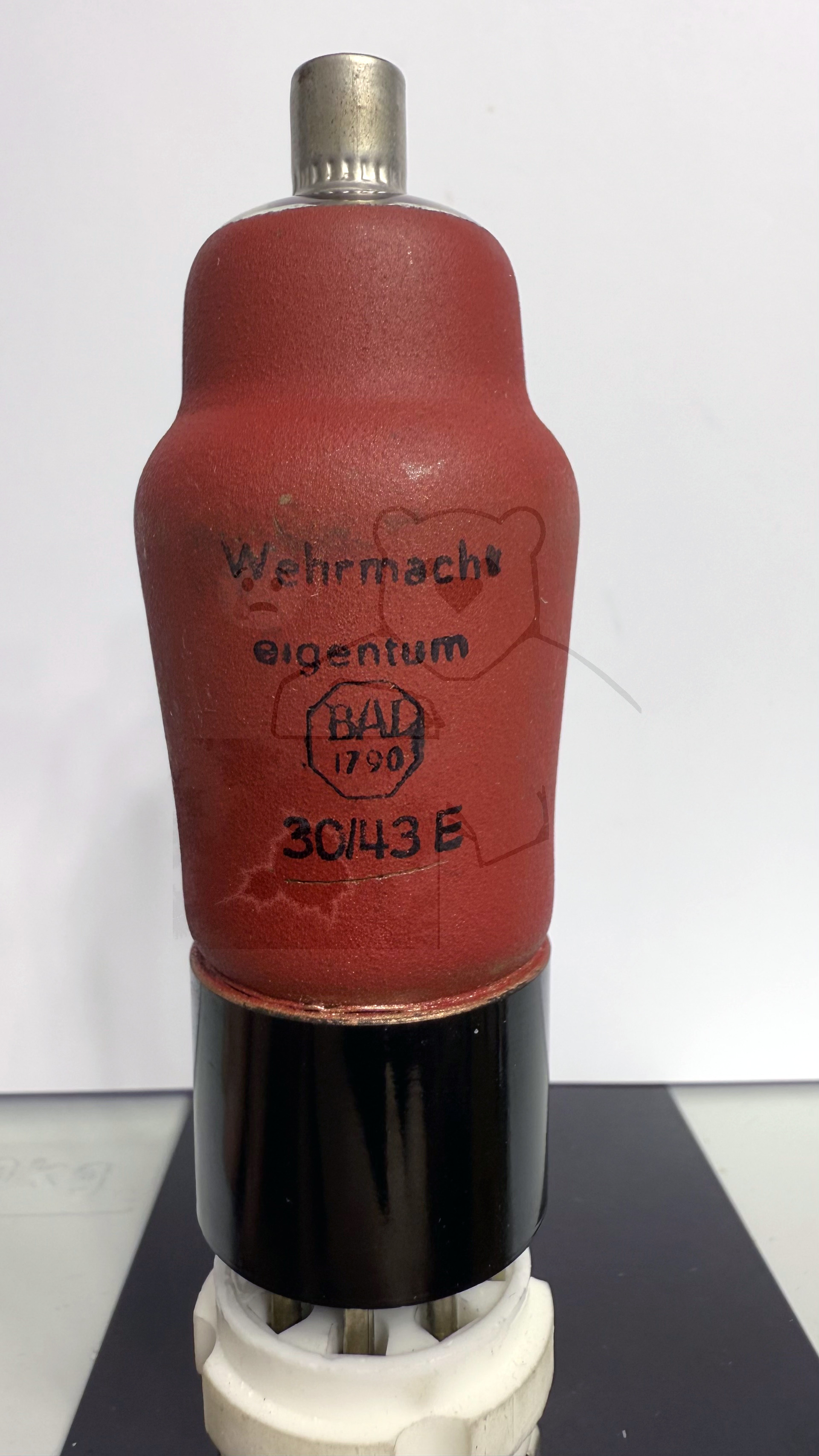

Hoheitszeichen	Wehrmacht Eigentum, BAL1790, 30/43E Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft.
Letzte Änderung
Lager	S118

🔎 Beschreibung der Systeme für die Röhre: DBC21

	System 1	System 2
Kathode	1	1
Gitter 1	Kappe
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	3	6
Anode 2		5
Leuchtschirm
Heizung	1, 8	1, 8
Abschirmung	2	2
Funktion	→ Niederfrequenzverstaerker, Triode	→ Demodulator

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der DBC21

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: DBC21
Anwendung DBC21 Version 1.pdf (130 kB)
Anwendung DBC21 Version 2 [www.tubedata.info].pdf (200 kB)
Anwendung DBC21 Version 3 [www.tubedata.info].pdf (229 kB)
Pruefkarte DBC21 DBC31 - Karte 1 - Funke W19 Roehrenpruefer.pdf (171 kB)
Pruefkarte DBC21 DBC31 - Karte 2 - Funke W19 Roehrenpruefer.pdf (157 kB)
Pruefkarte DBC21 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (197 kB)
Pruefkarte DBC21 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (201 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
