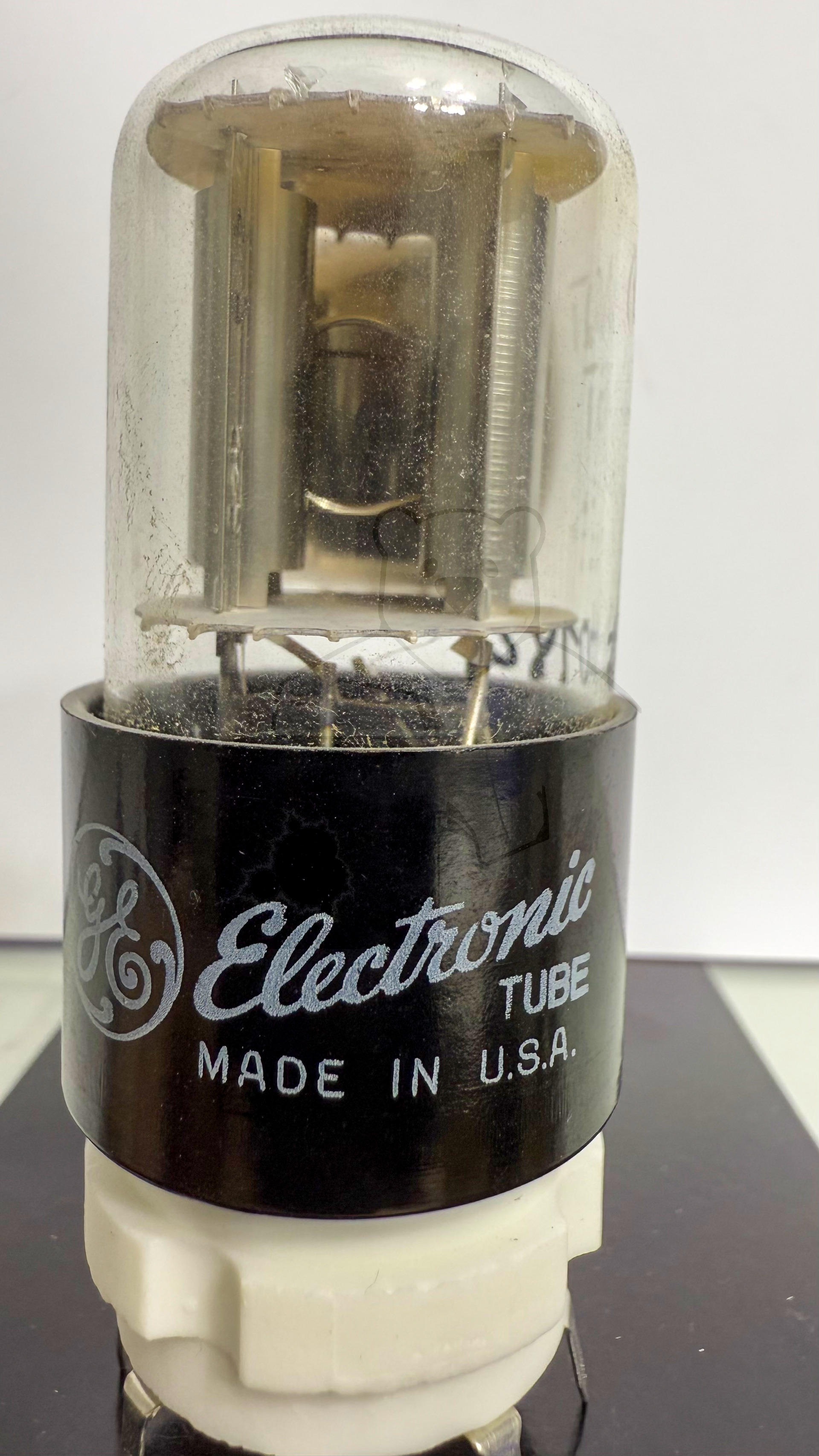

Daten und Bilder der Röhre: 6AQ7GT

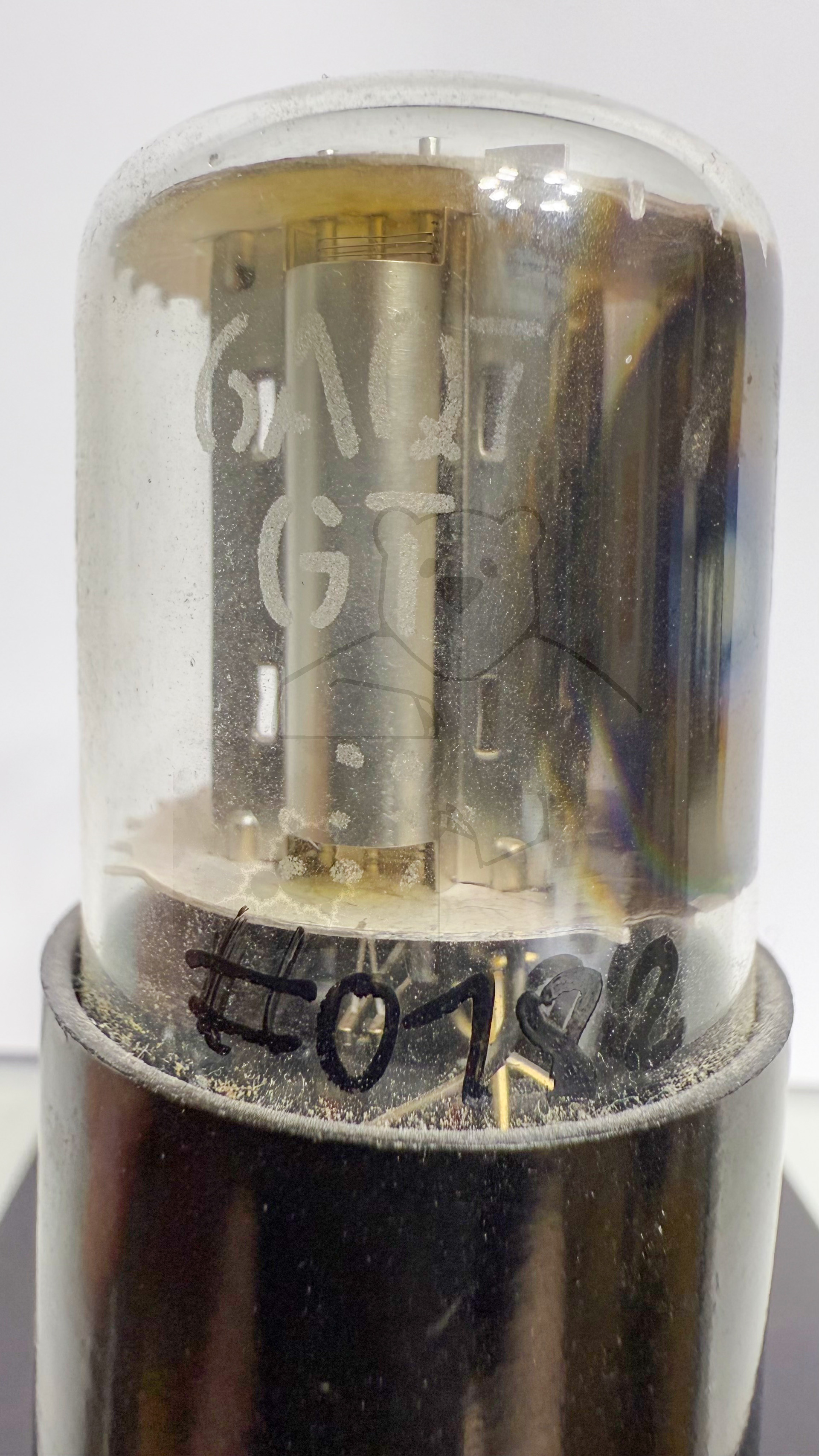

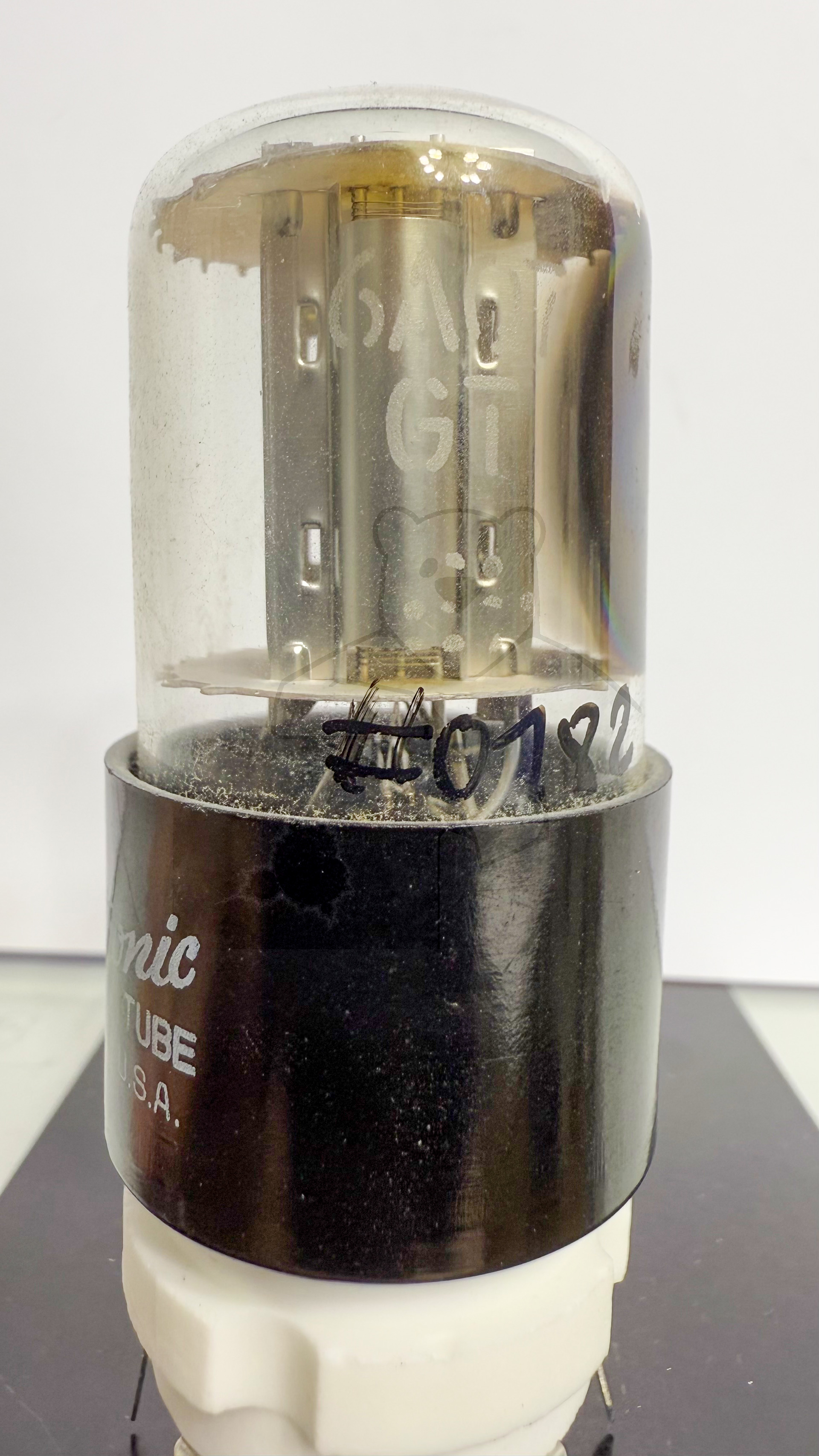

🔎 Beschreibung der Röhre: 6AQ7GT Inventarnummer: 00182

Name	→ 6AQ7GT
Vergleichsname
Hersteller	→ General Electric
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Informationen Röhrentyp

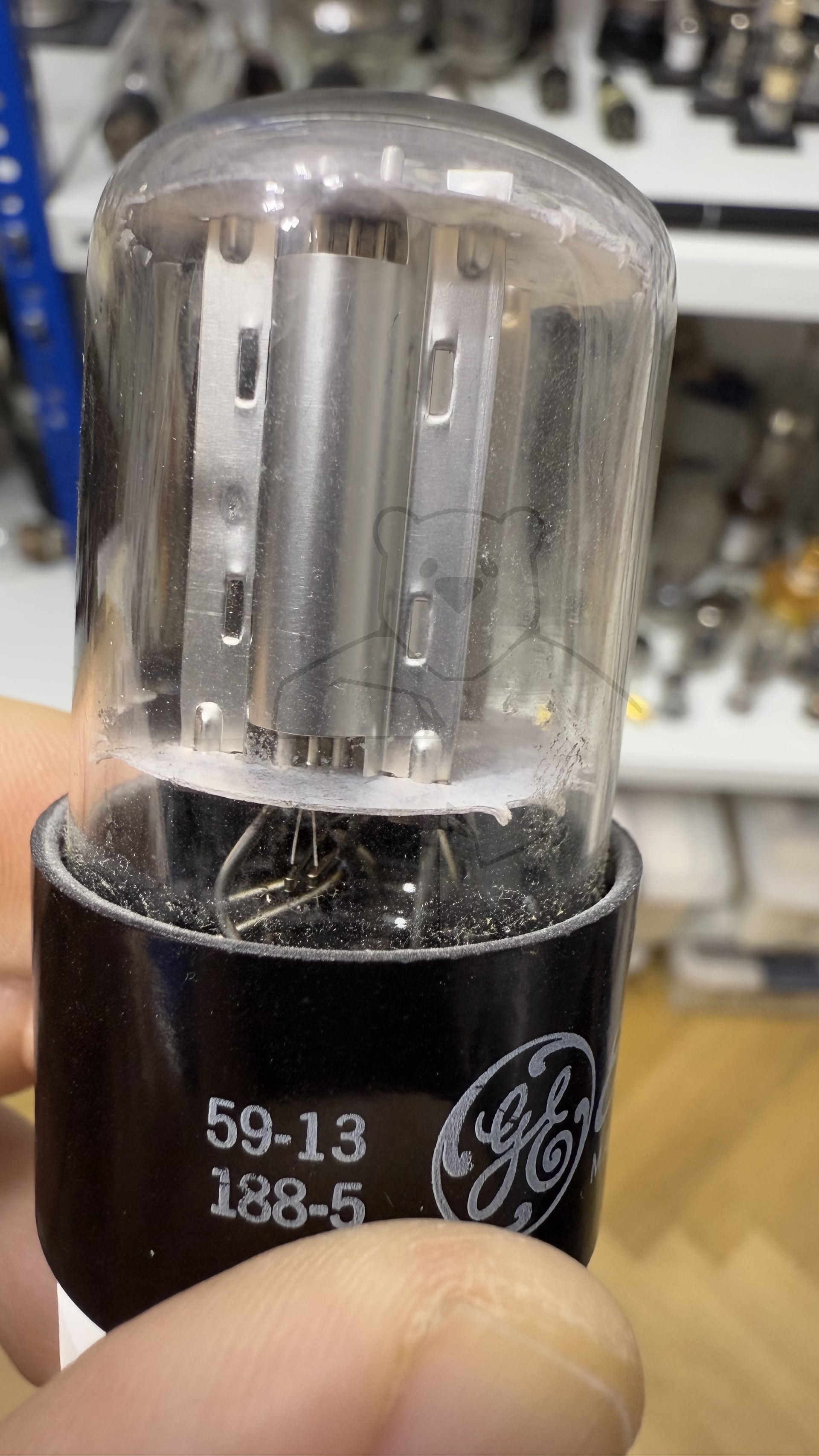

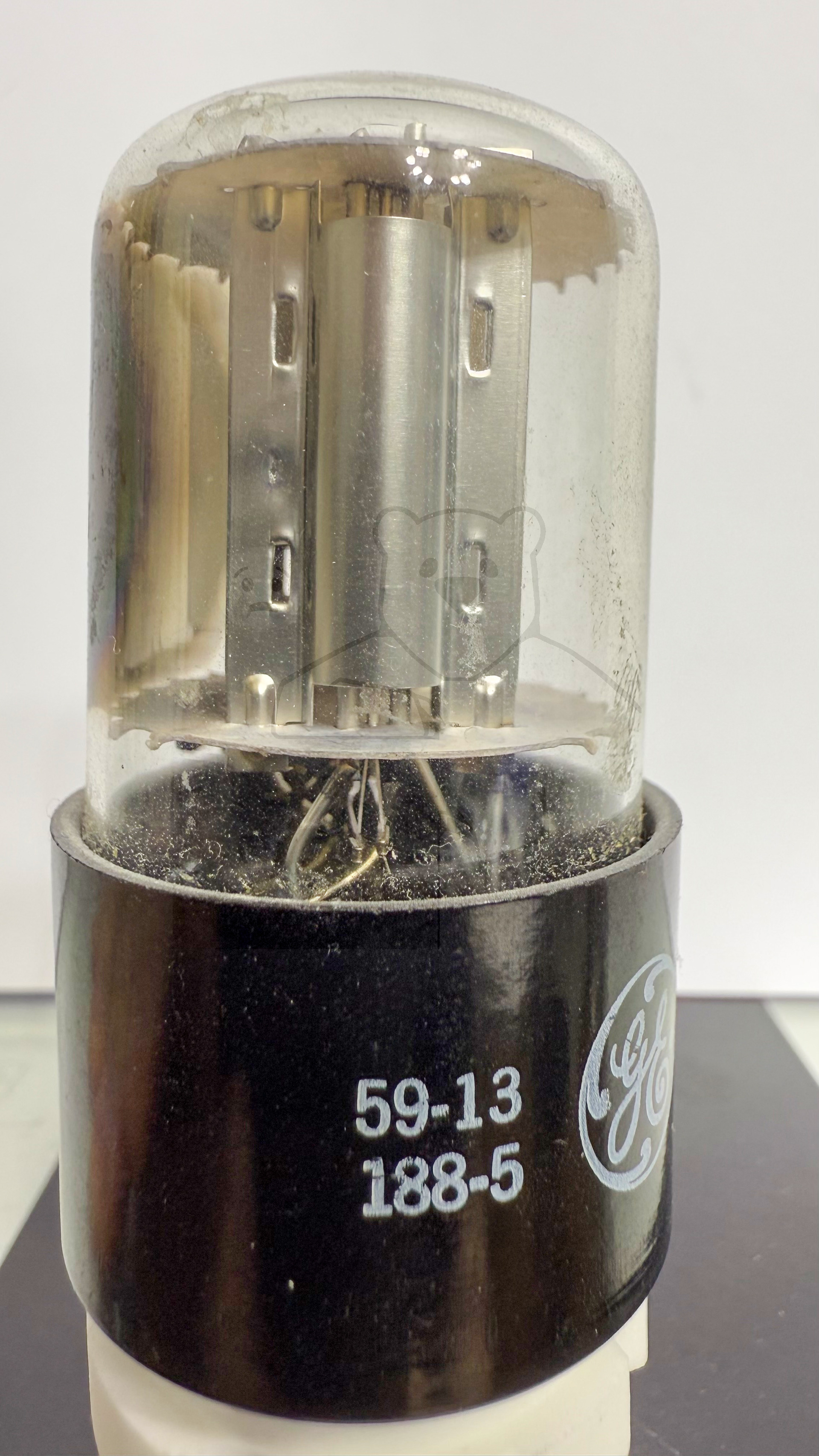

Informationen	59-13 188-5
Kenn Nummer

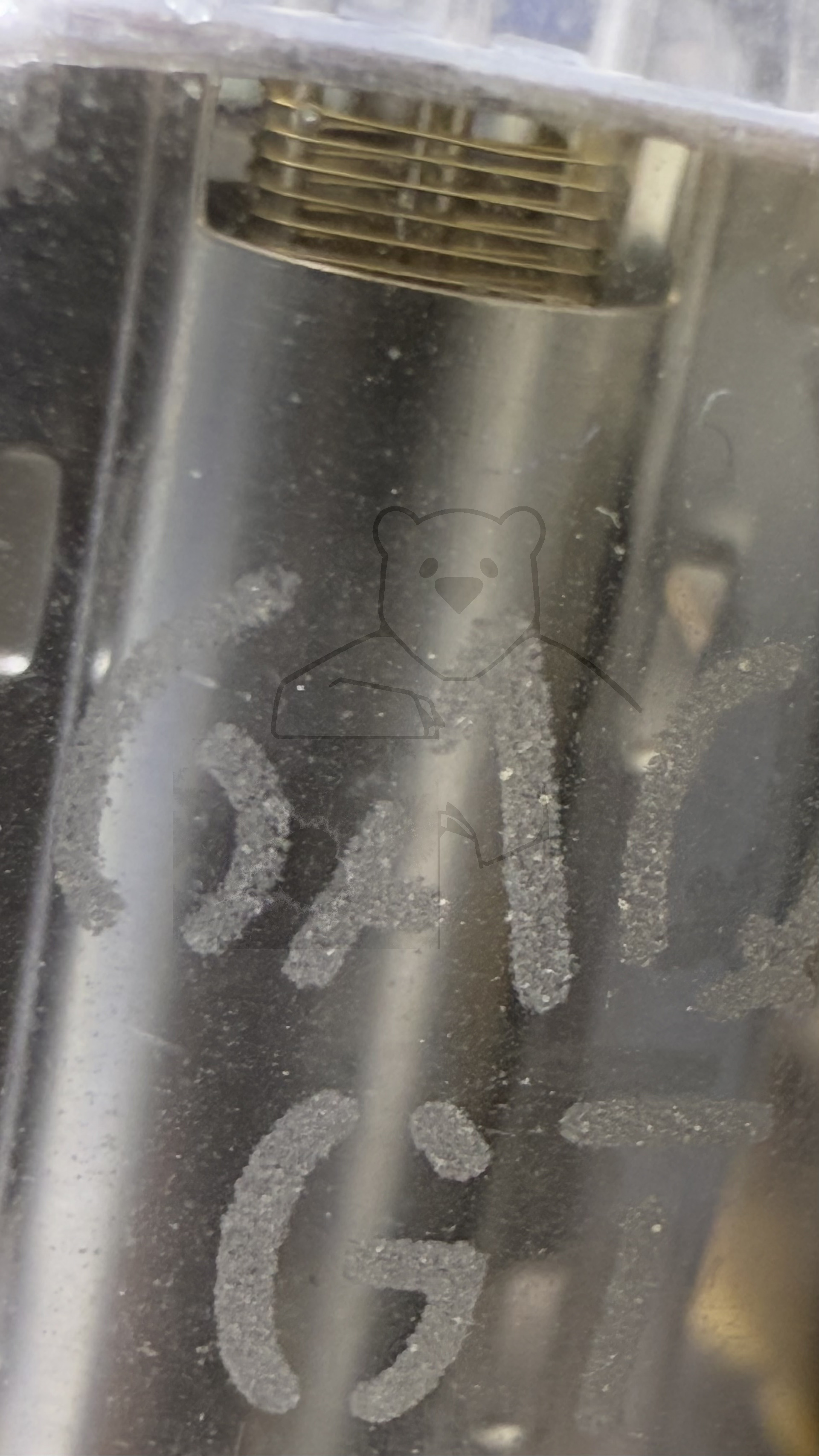

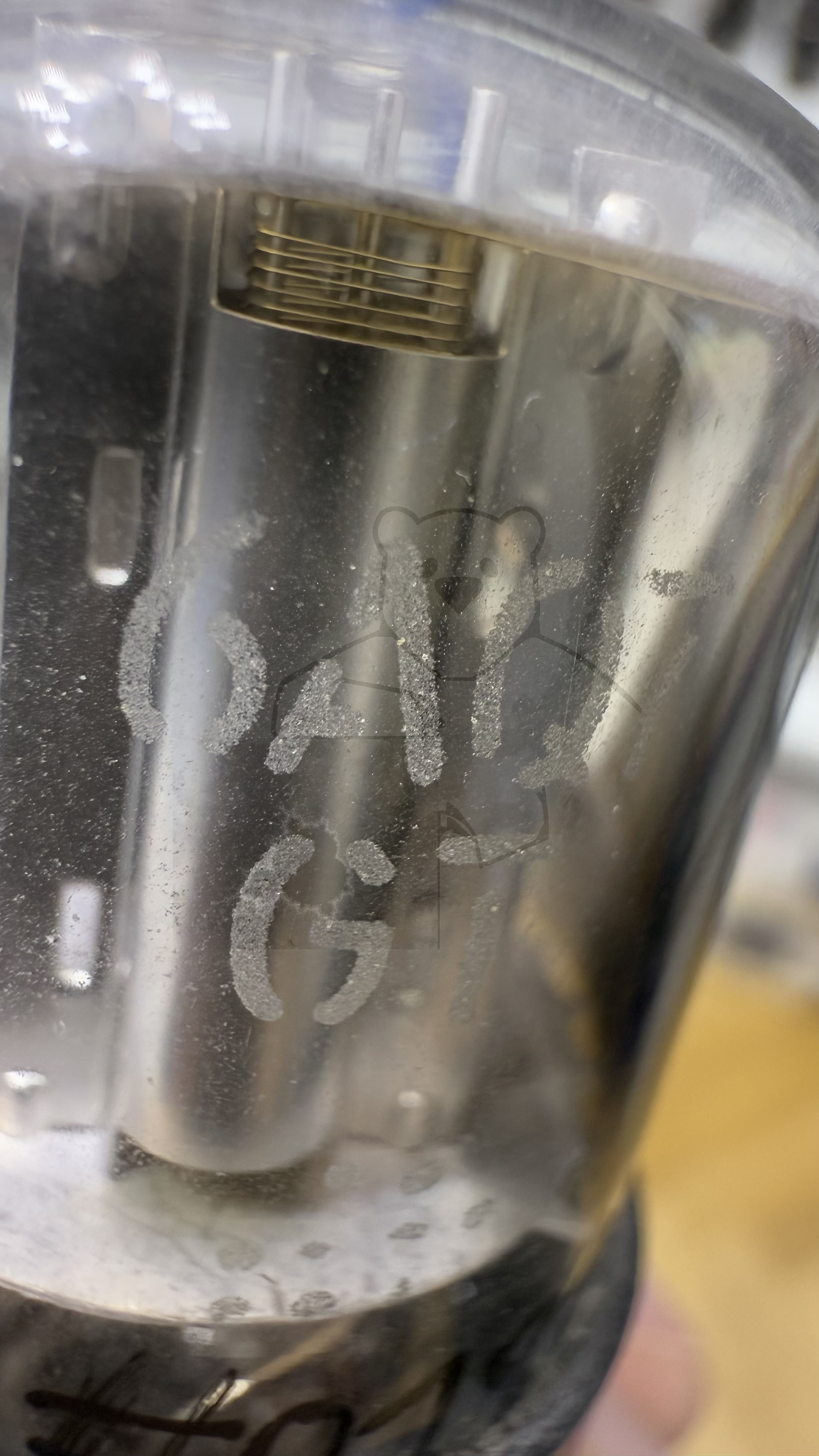

Ätz- Produktionscode
Serien Nummer
Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L9

🔎 Beschreibung der Systeme für die Röhre: 6AQ7GT

	System 1	System 2	System 3
Kathode	2	2	6
Gitter 1			4
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	1	3	5
Anode 2
Leuchtschirm
Heizung	7, 8	7, 8	7, 8
Abschirmung
Funktion	→ Demodulator	→ Demodulator	→ Niederfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

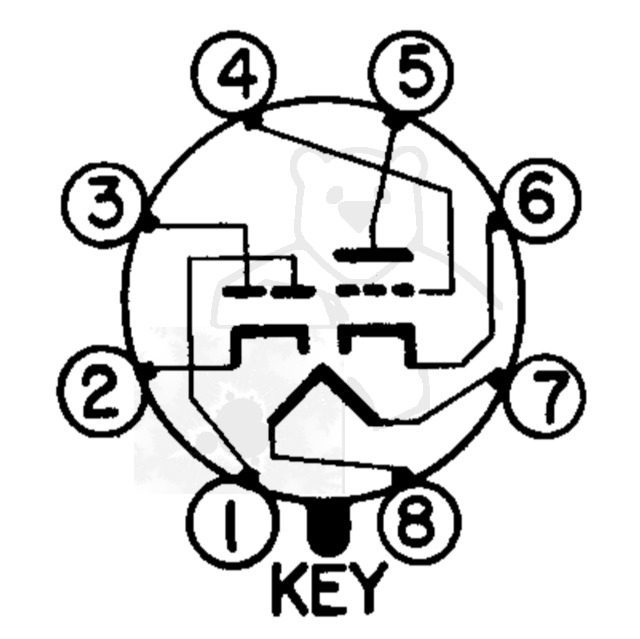

🔎 Sockelschaltung der 6AQ7GT

Bildquelle: General Electric Datenblatt

🔎 Datenblätter zur Röhre: 6AQ7GT
Datenblatt 6AQ7GT General Electric.pdf (209 kB)
Datenblatt 6AQ7GT Tung-Sol [www.tubedata.info].pdf (161 kB)
Pruefkarte 6AQ7GT Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (228 kB)
Pruefkarte 6AQ7GT Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (224 kB)
