đ Beschreibung der Röhre: EZ12 Inventarnummer: 00156
| Name | â EZ12 |
| Vergleichsname | |
| Hersteller | â Inter |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,85 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Stahlroehre, 8pol. â Liste aller Röhren mit: Stahlroehre, 8pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | 386 |
| Ătz- Produktionscode | |
| Serien Nummer | 14-56 |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S42b |
đ Beschreibung der Systeme fĂŒr die Röhre: EZ12
| System 1 | |
| Kathode | 7 |
| Gitter 1 | |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 6 |
| Anode 2 | 5 |
| Leuchtschirm | |
| Heizung | 2, 3 |
| Abschirmung | |
| Funktion | â Gleichrichter, Zweiweg, Hochvakuum |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der EZ12
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: EZ12
Anwendung EZ12 Funkwerk Röhren Dokumente.pdf (912 kB)
Anwendung EZ12.pdf (100 kB)
Datenblatt EZ12 RFT.pdf (66 kB)
Datenblatt EZ12 Telefunken Handbuch der Rundfunk Röhren Band 2.pdf (1068 kB)
Pruefkarte EZ12 - Funke W19 Roehrenpruefer.pdf (149 kB)
Pruefkarte EZ12 - Neuberger RPM370 Roehrenmessgeraet.pdf (204 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: EZ12

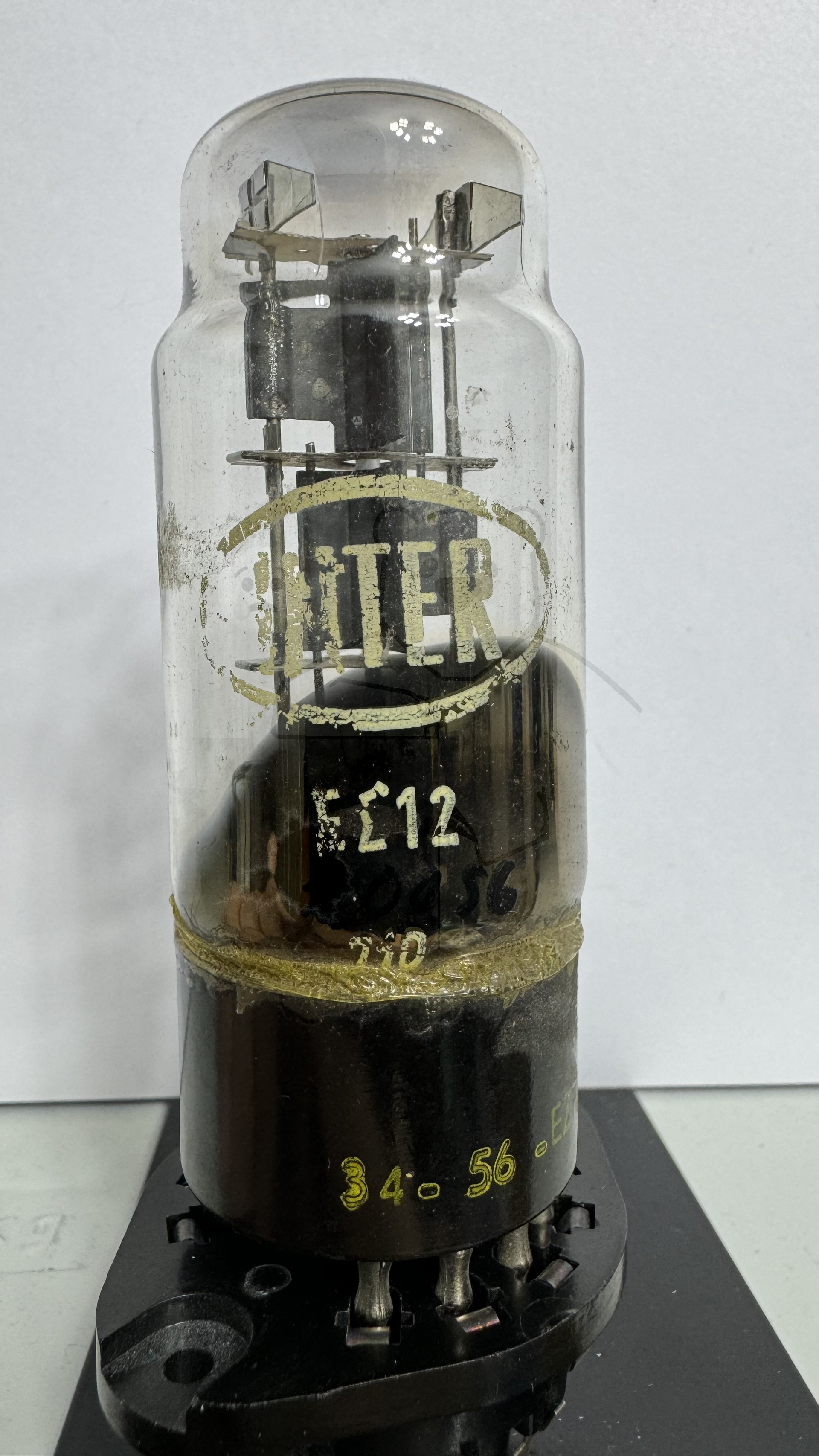

Röhre EZ12 #0156 Bild 1

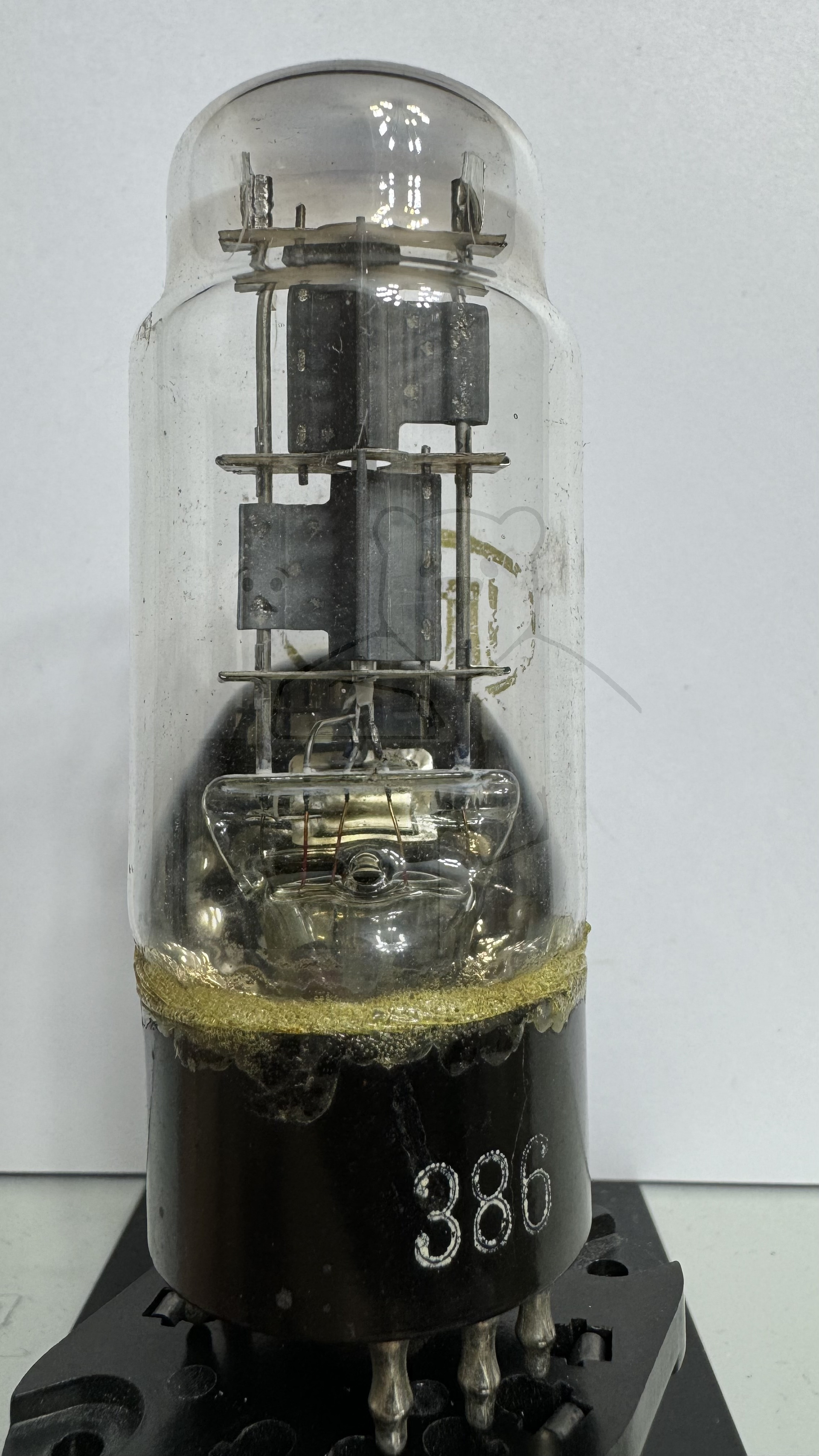

Röhre EZ12 #0156 Bild 2
