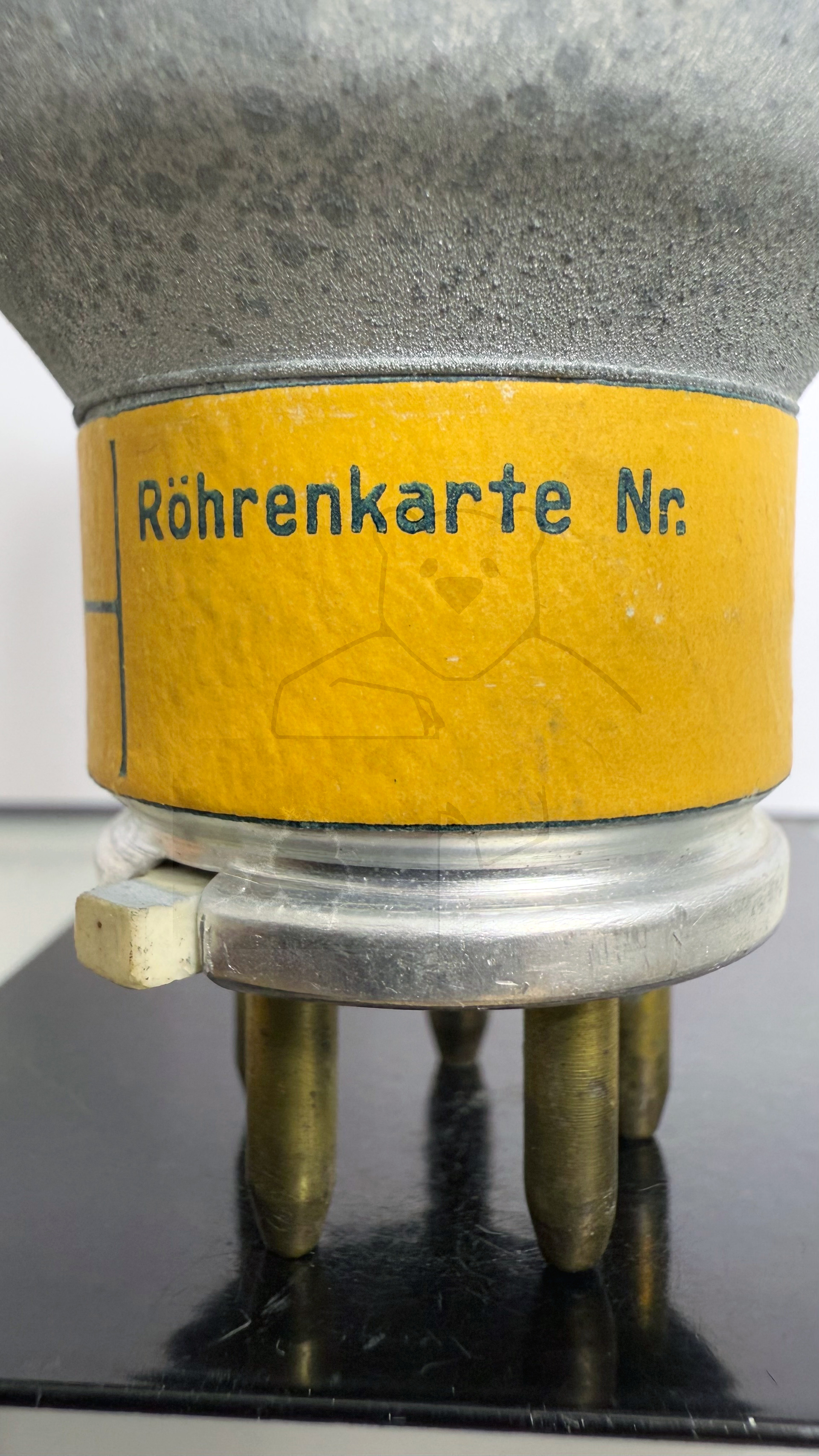

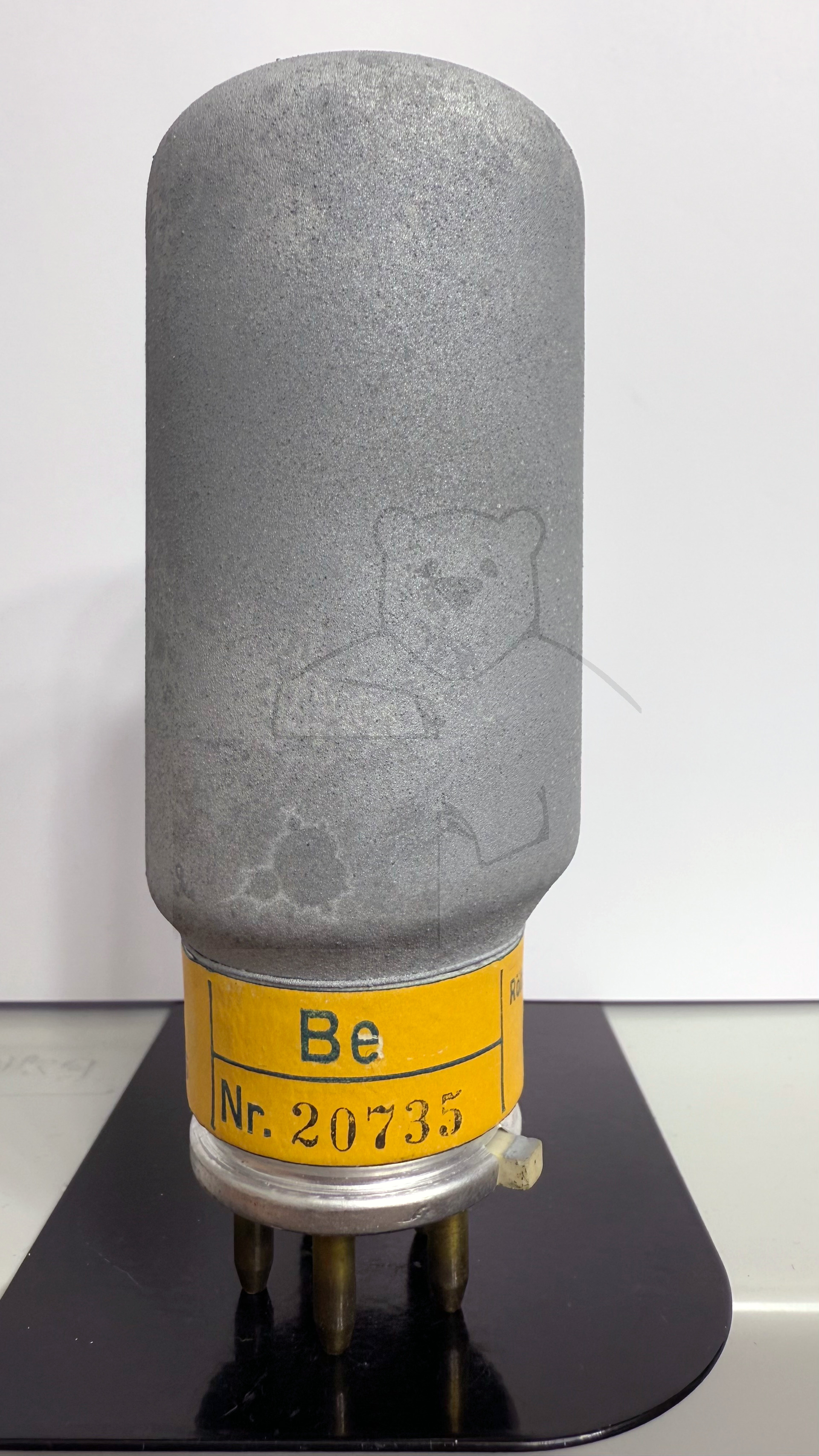

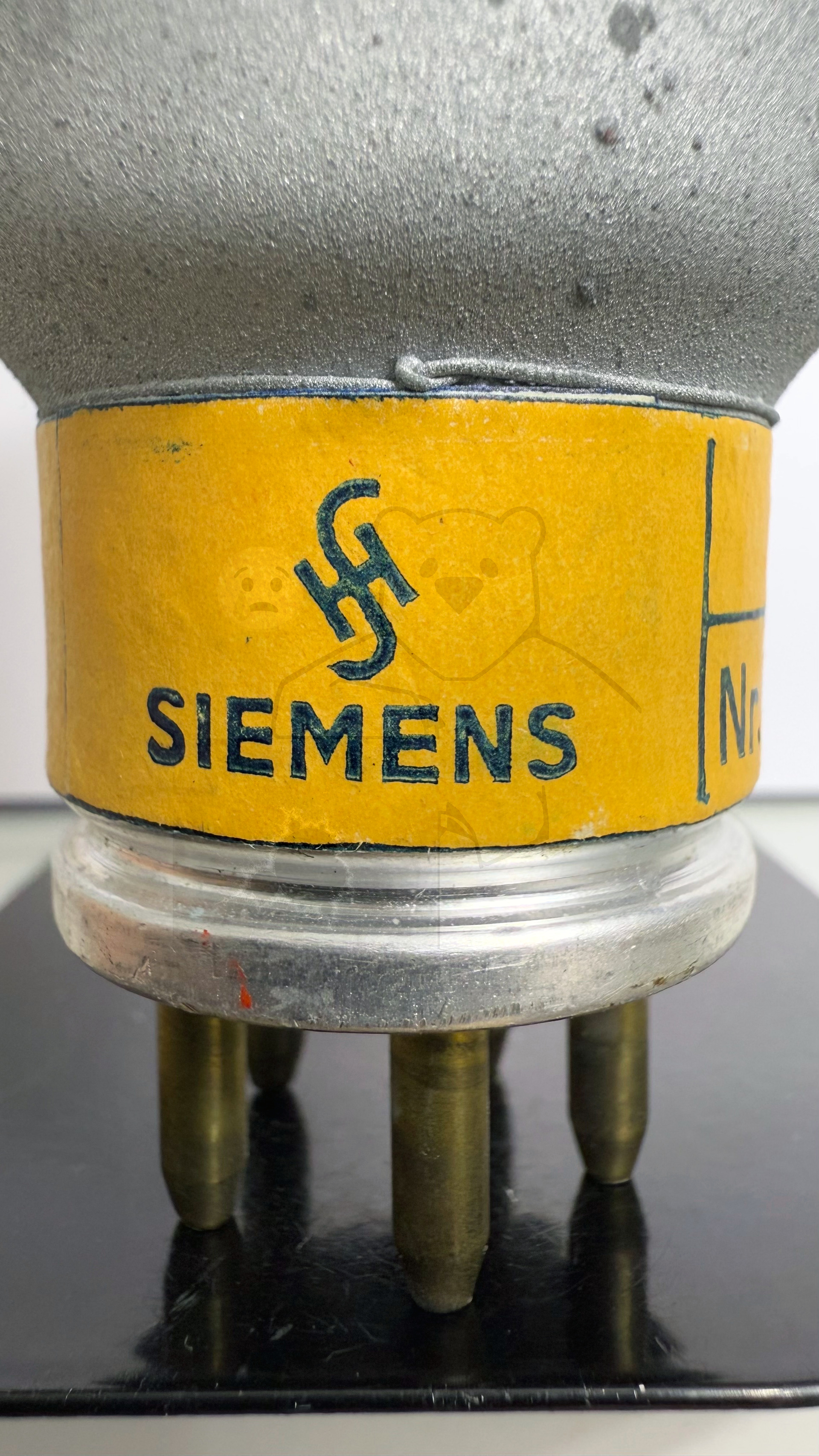

Daten und Bilder der Röhre: Be

🔎 Beschreibung der Röhre: Be Inventarnummer: 00122

Name	→ Be
Vergleichsname

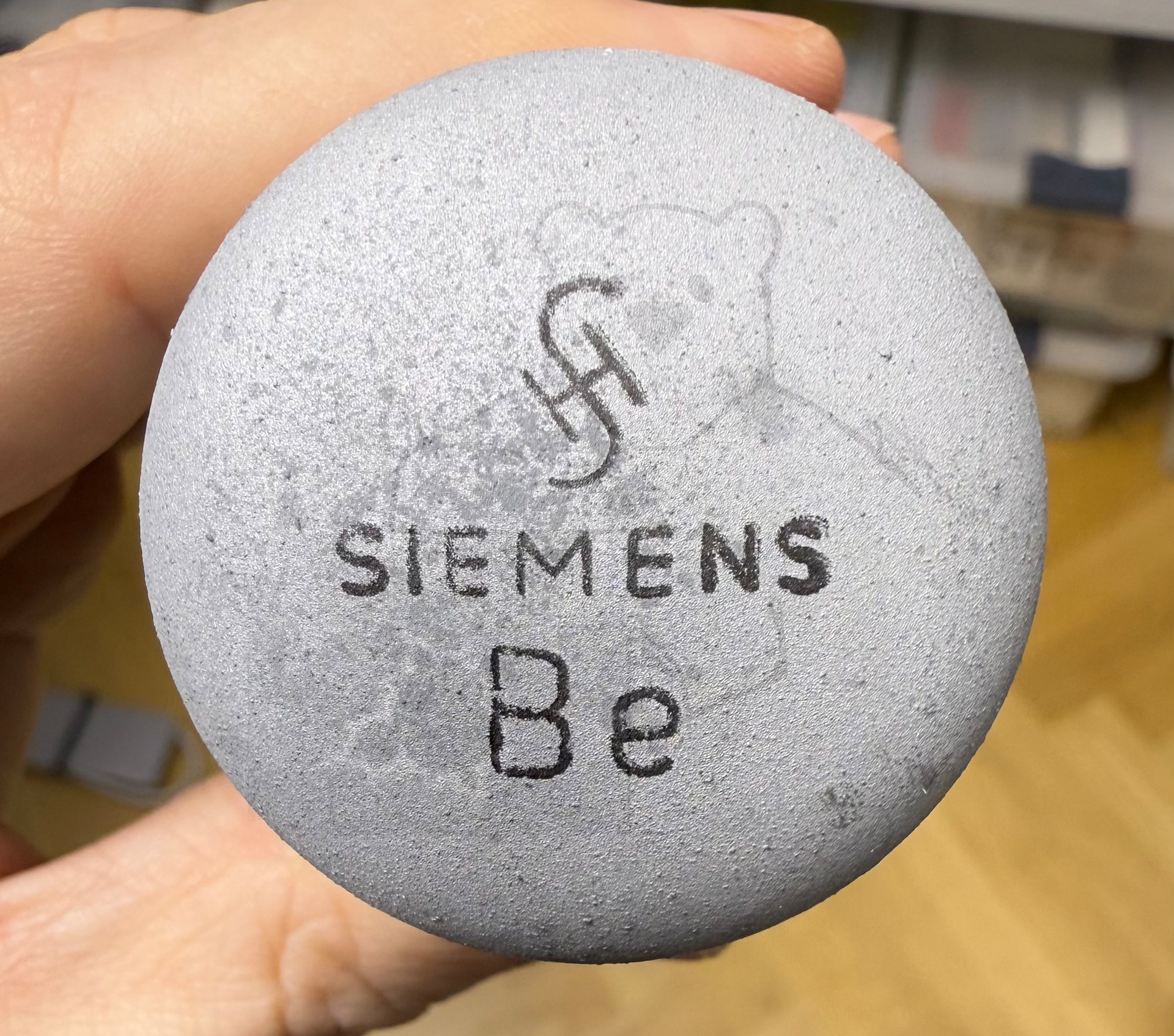

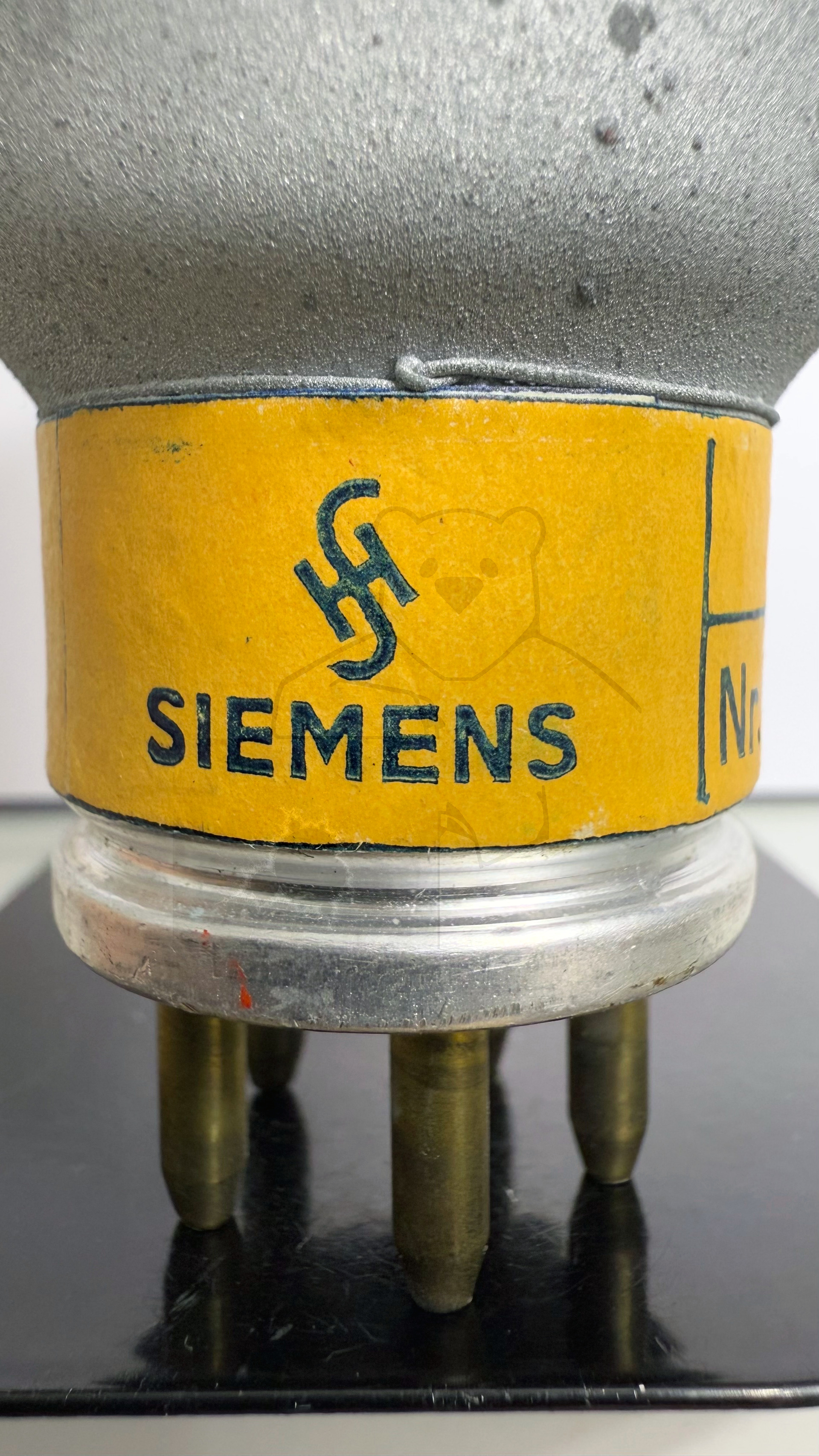

Hersteller	→ Siemens
Heizspannung (Volt)	3,8
Heizstrom (Ampère)	0,5
Art der Heizung	Direkt

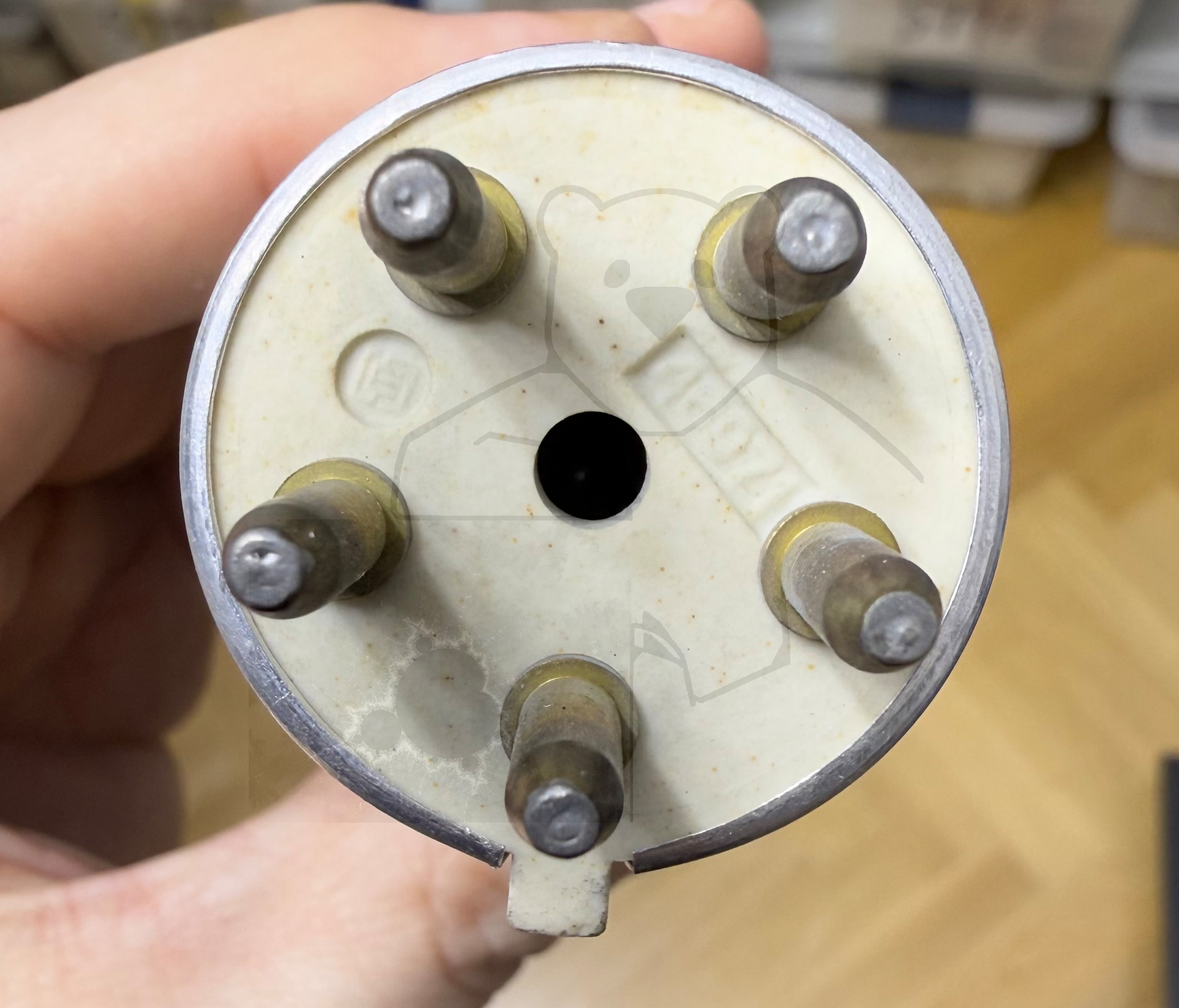

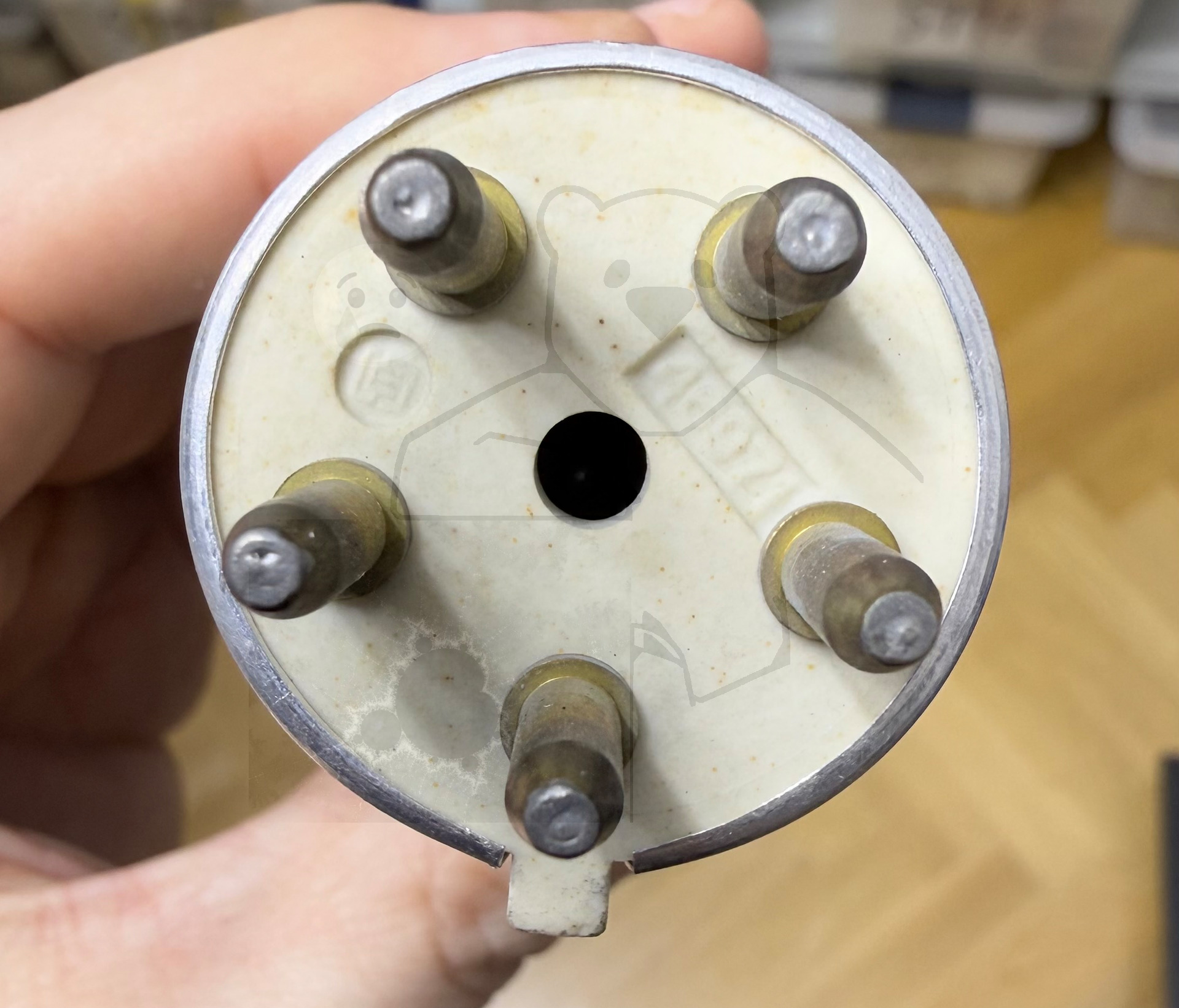

Röhren mit Sockel	→ Informationen zum Sockel: Postroehre, 5pol. → Liste aller Röhren mit: Postroehre, 5pol.
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode

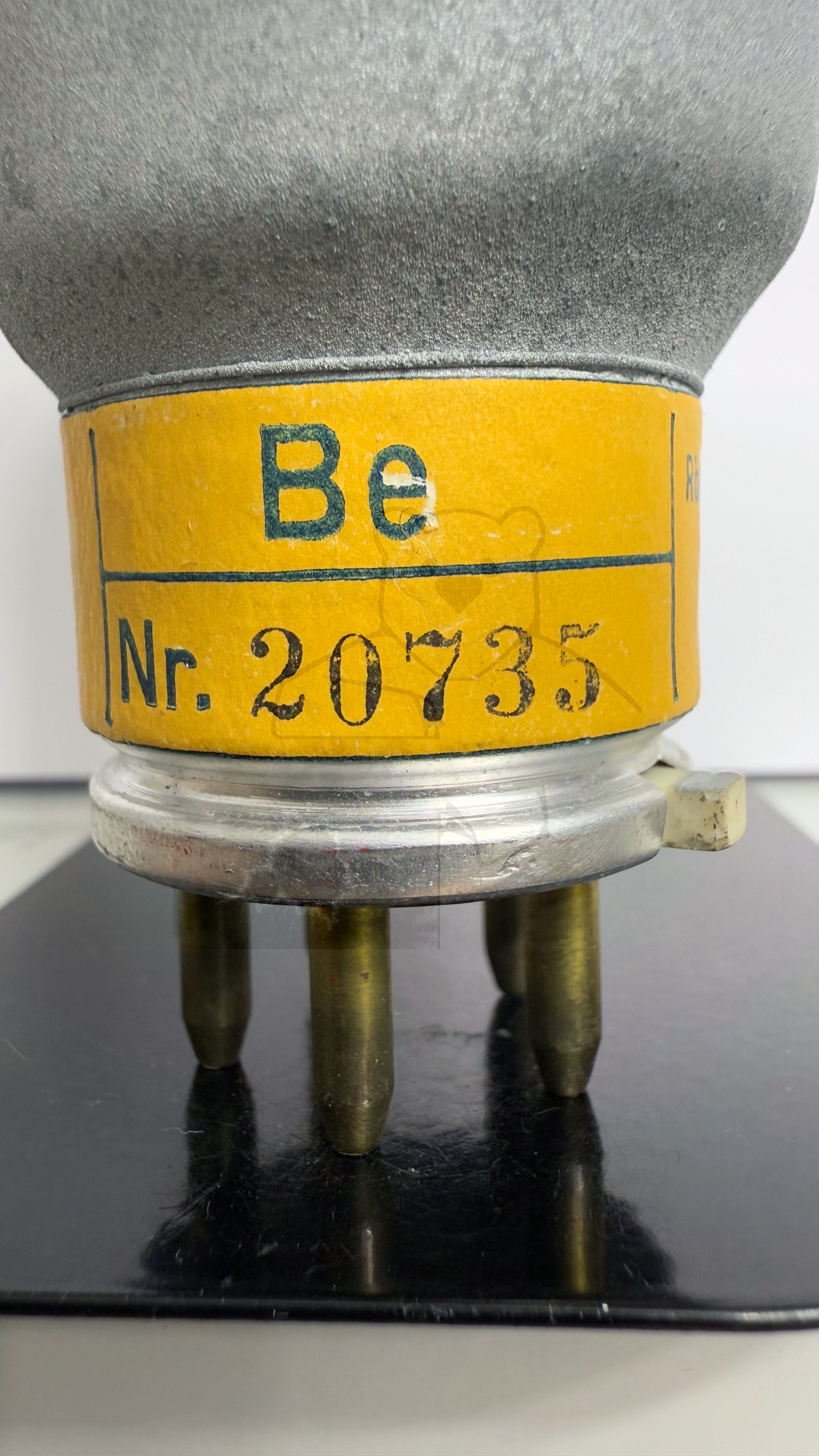

Serien Nummer	20735
Verpackung	Neutrale Verpackung
Getestet	Funke W19, Karte 1502, Ergebnis: 18mA
Hoheitszeichen
Letzte Änderung
Lager	S118

🔎 Beschreibung der Systeme für die Röhre: Be

	System 1
Kathode	2
Gitter 1	3
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	1
Anode 2
Leuchtschirm
Heizung	2, 5
Abschirmung	4
Funktion	→ Niederfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

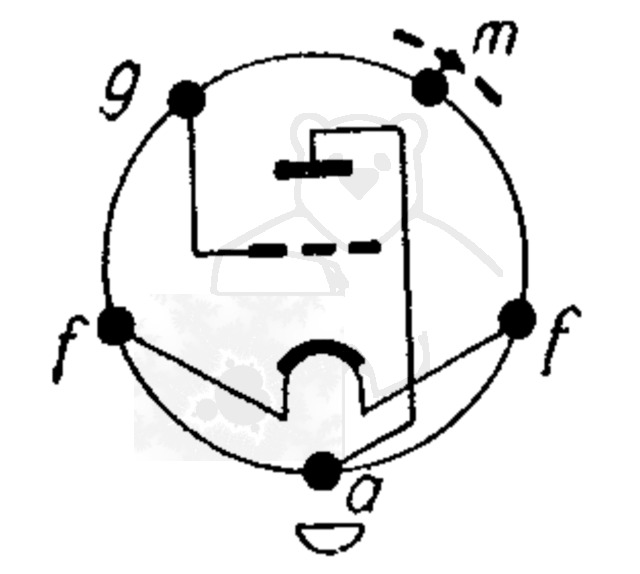

🔎 Sockelschaltung der Be

Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt

🔎 Datenblätter zur Röhre: Be
Pruefkarte Be - Funke W19 Roehrenpruefer.pdf (159 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
