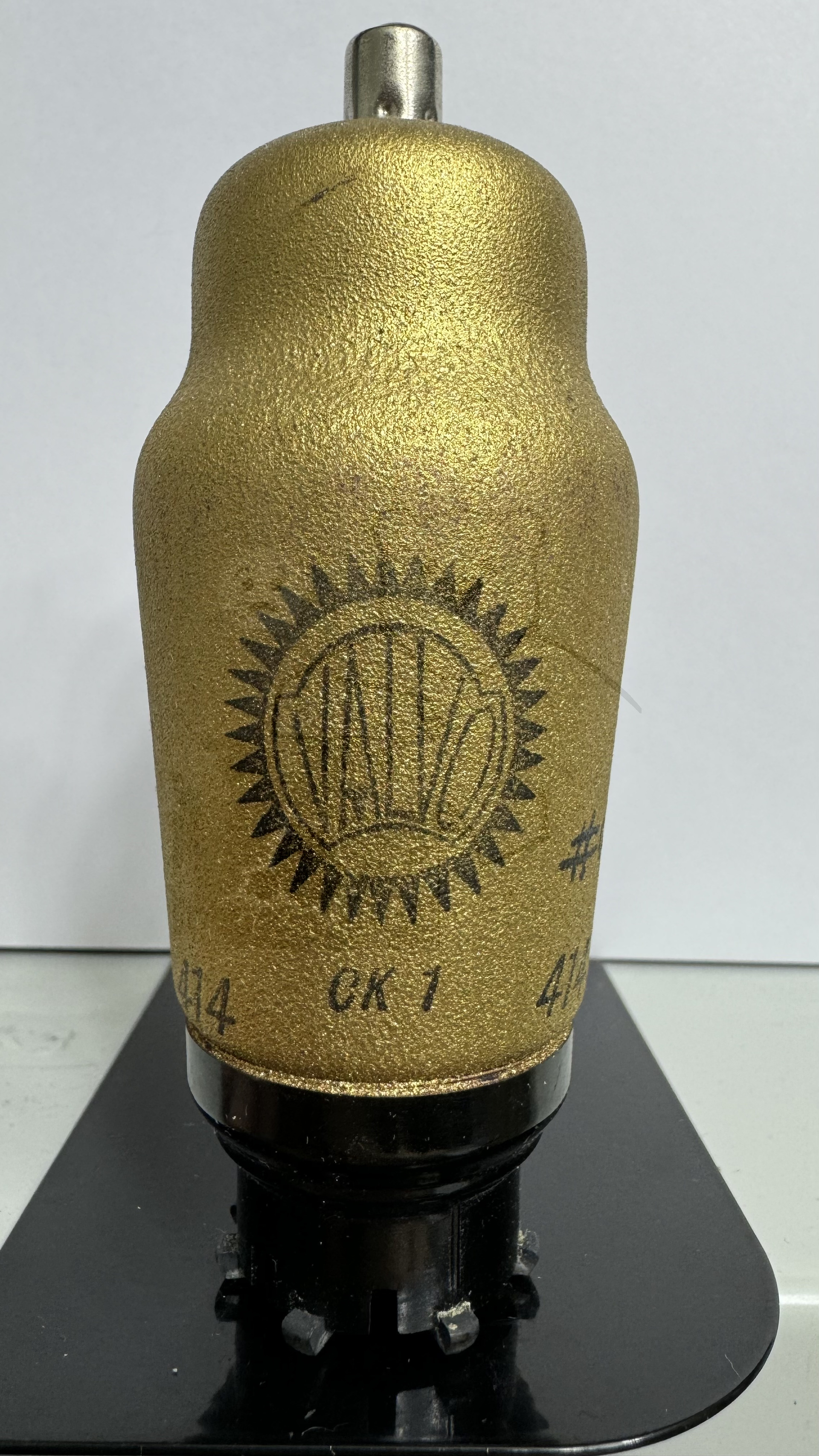

Daten und Bilder der Röhre: CK1

🔎 Beschreibung der Röhre: CK1 Inventarnummer: 00117

Name	→ CK1
Vergleichsname
Hersteller	→ Valvo
Heizspannung (Volt)	13
Heizstrom (Ampère)	0,2
Art der Heizung	Indirekt

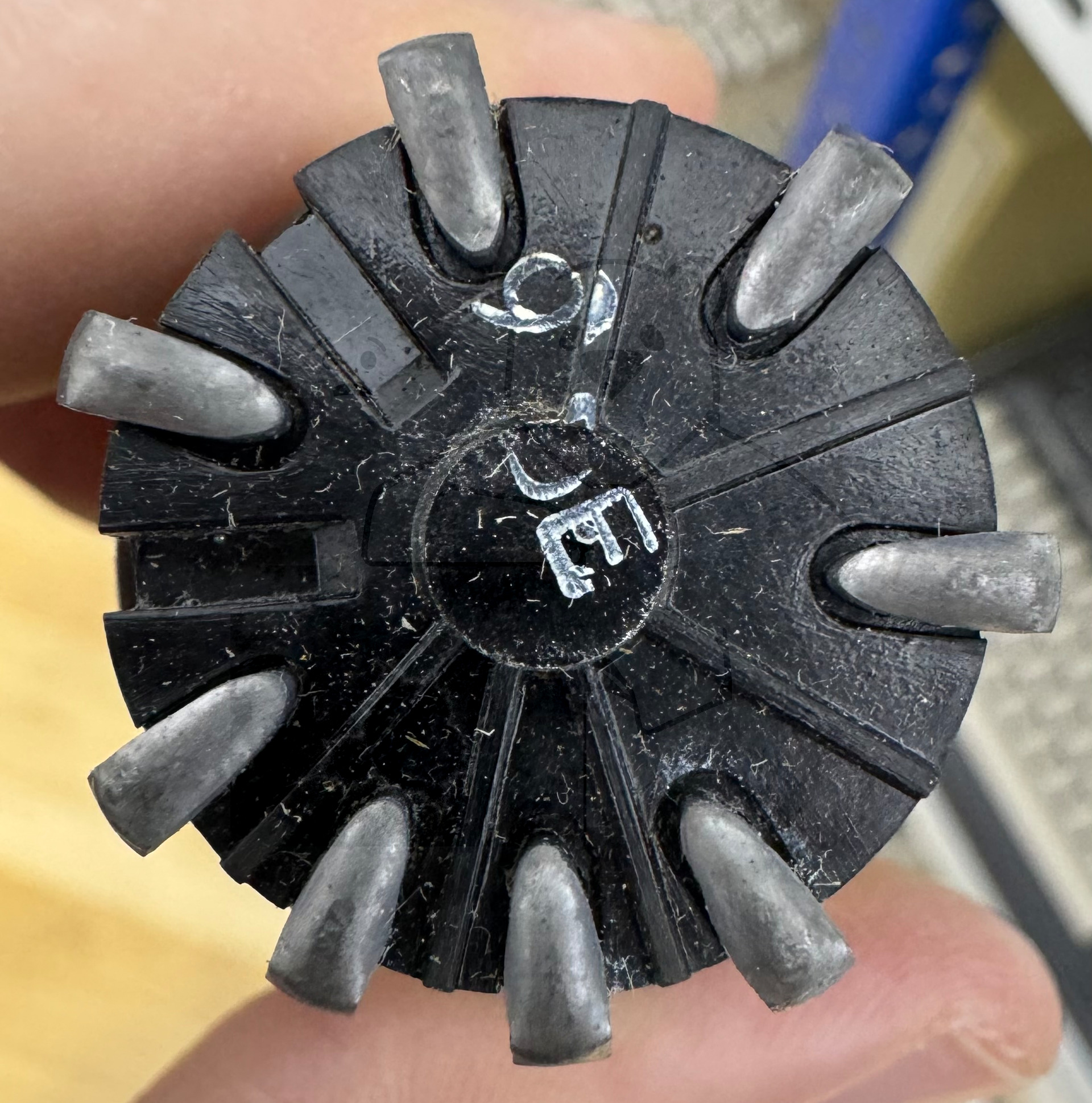

Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Informationen Röhrentyp
Informationen

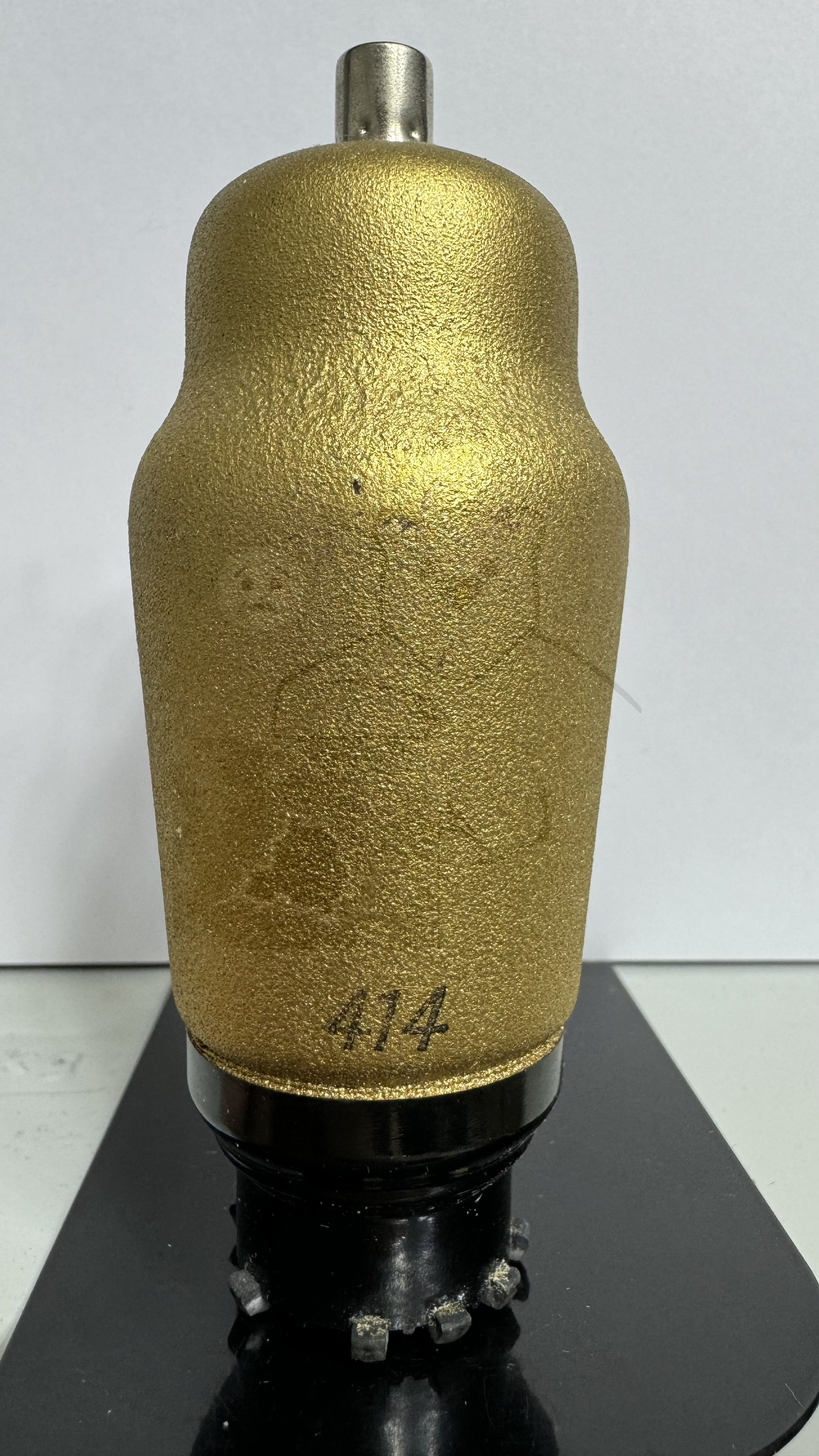

Kenn Nummer	414
Ätz- Produktionscode	oe 9
Serien Nummer
Verpackung	Originalverpackung, Passend zur Röhrennummer
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L1

🔎 Beschreibung der Systeme für die Röhre: CK1

	System 1
Kathode	4
Gitter 1	6
Gitter 2	5
Gitter 3	7

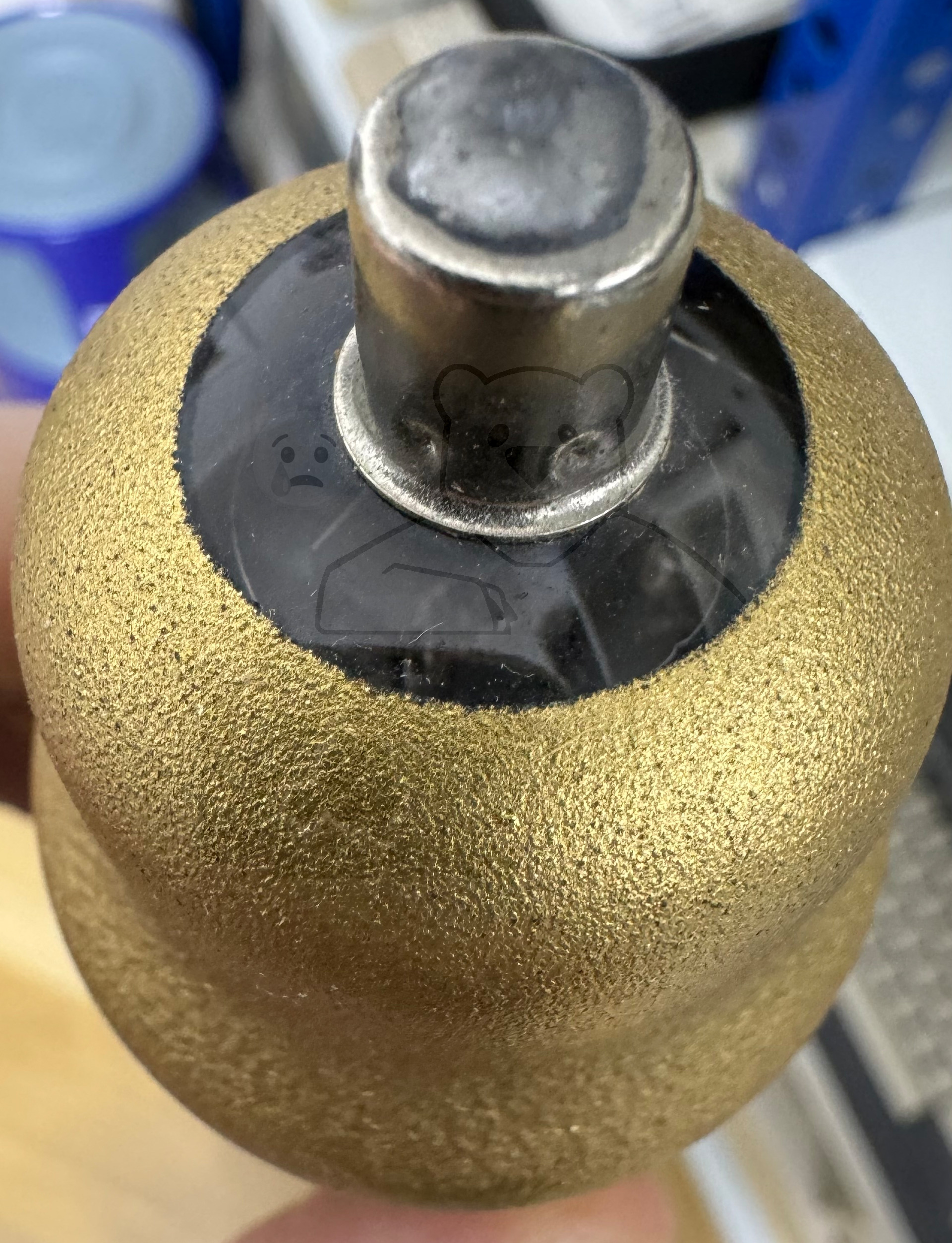

Gitter 4	Kappe
Gitter 5	7
Gitter 6	4
Gitter 7
Anode 1	8
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung	1
Funktion	→ Oszillator / Mischer

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der CK1

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: CK1
Anwendung CK1 Philips [www.tubedata.info].pdf (2288 kB)
Anwendung CK1 Telefunken [www.tubedata.info].pdf (103 kB)
Datenblatt CK1 Tungsram.pdf (126 kB)
Pruefkarte CK1 - Funke W19 Roehrenpruefer.pdf (163 kB)
Pruefkarte CK1 - Neuberger RPM370 Roehrenmessgeraet.pdf (204 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
