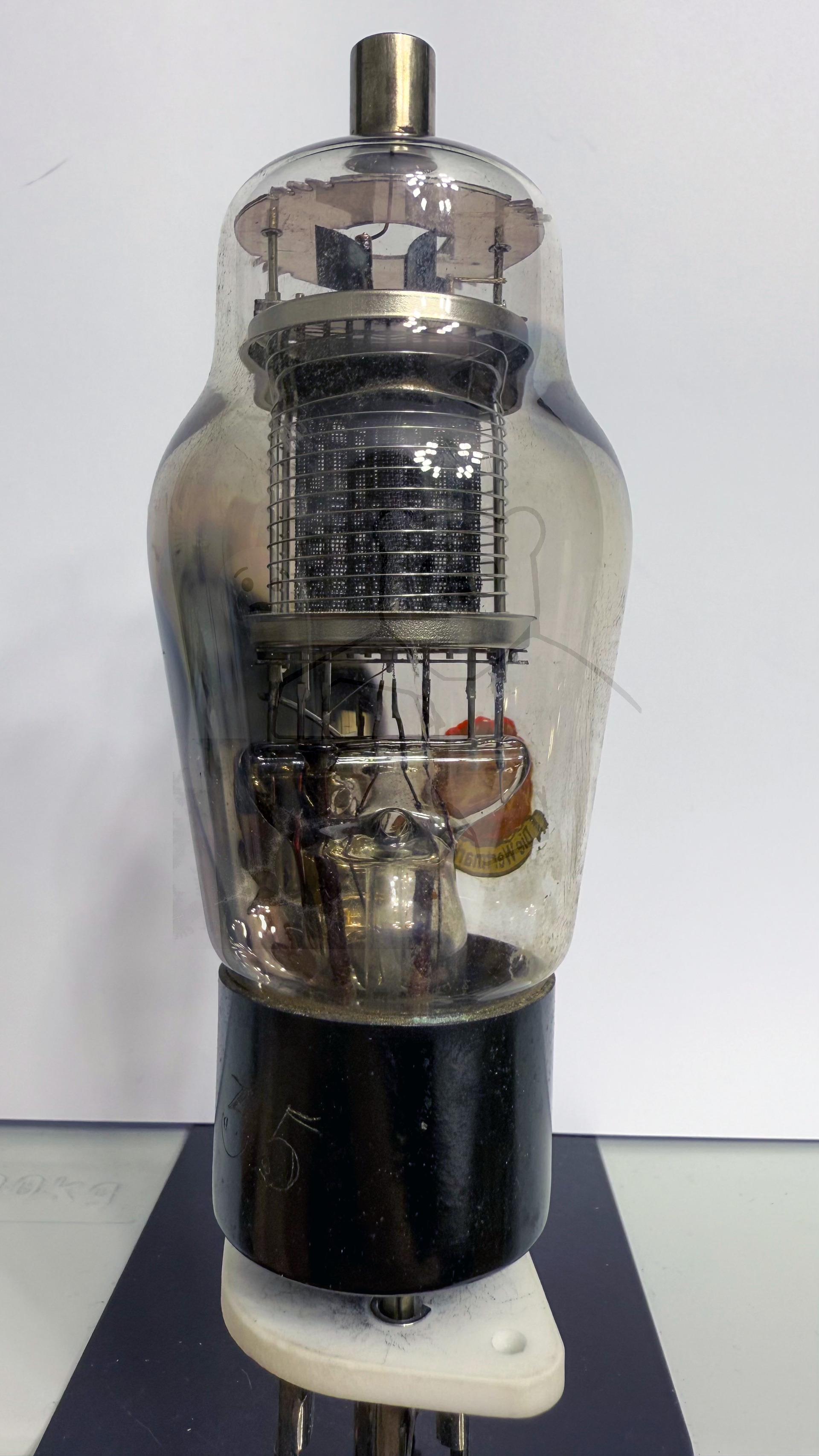

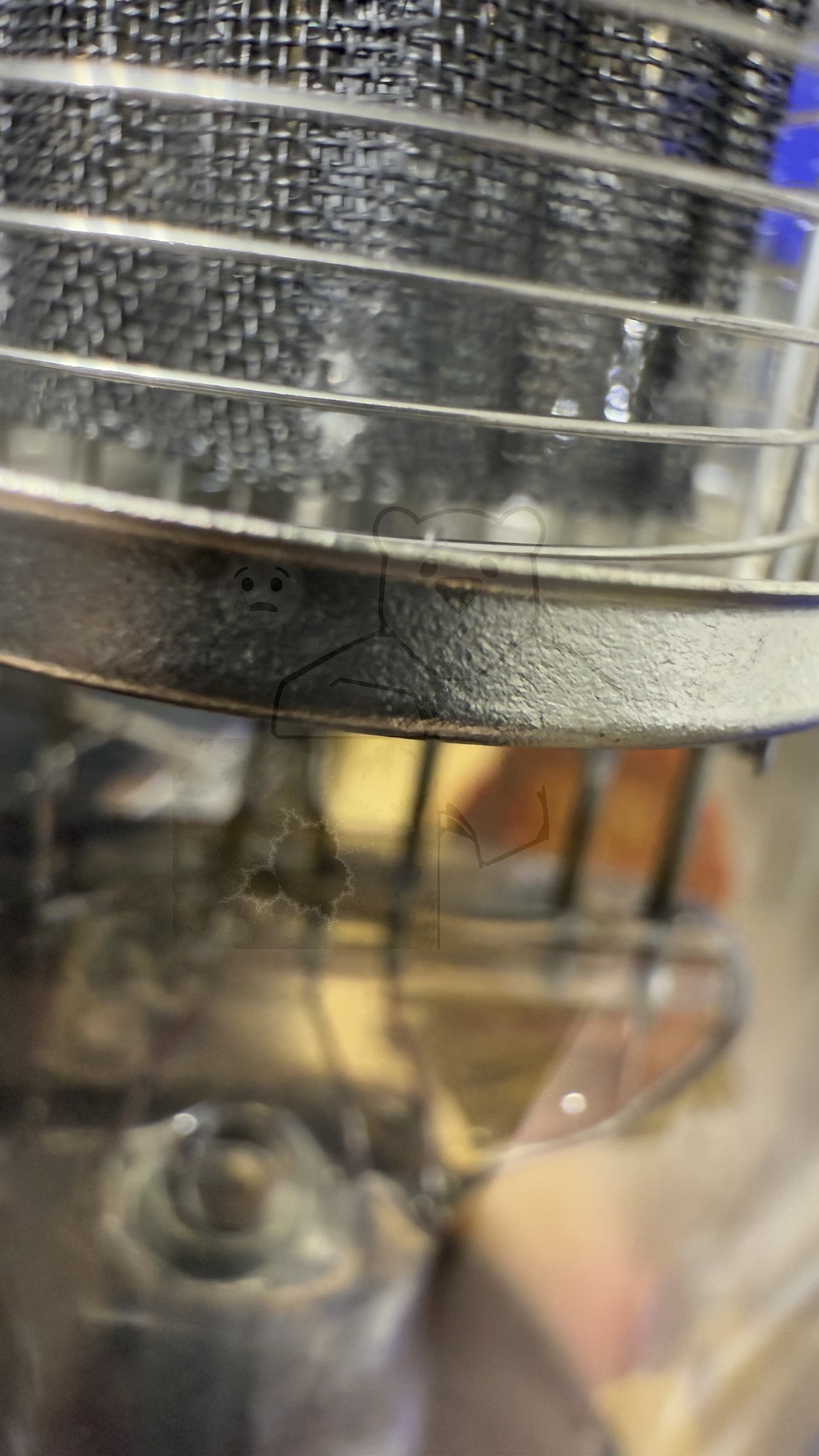

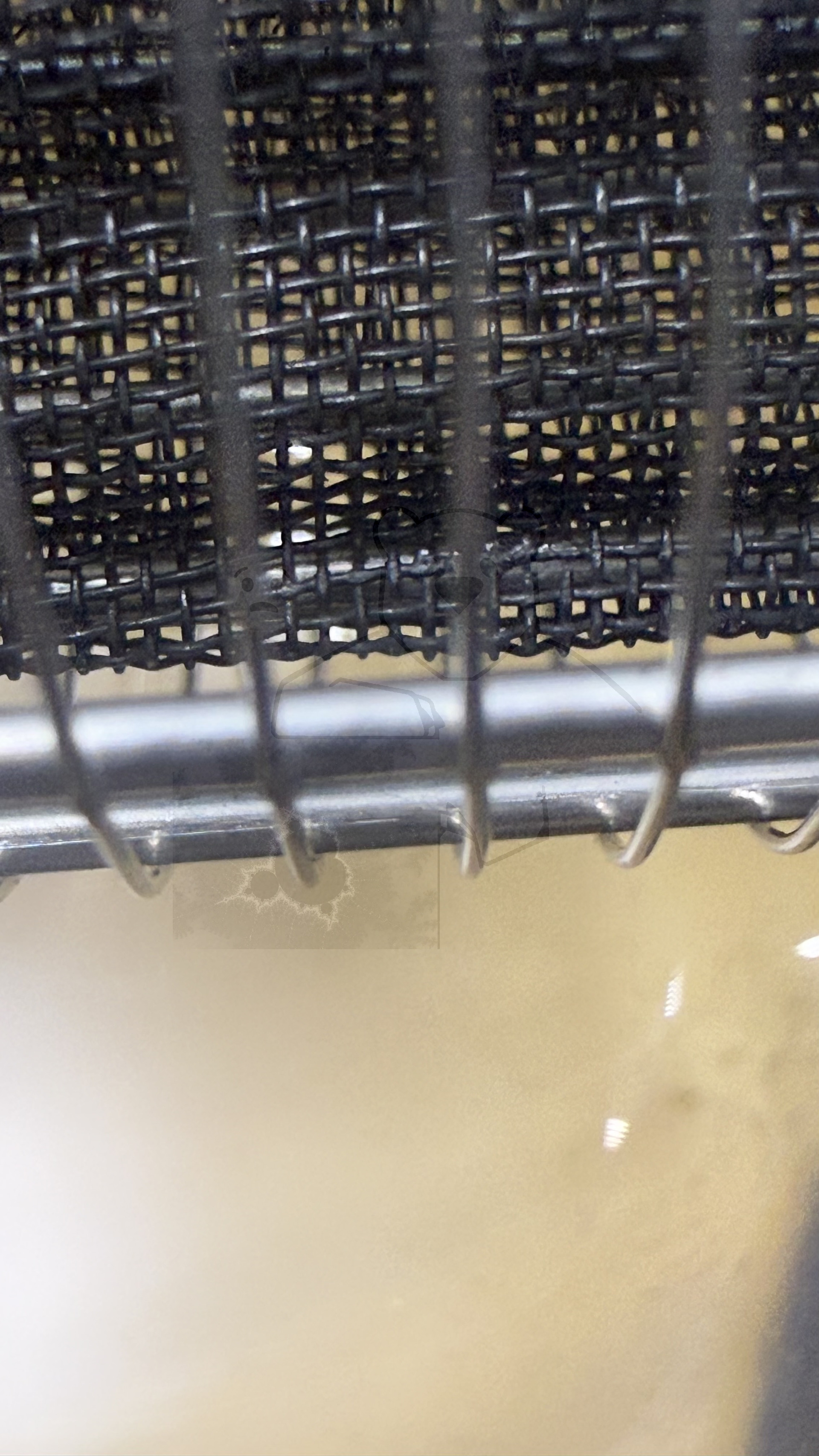

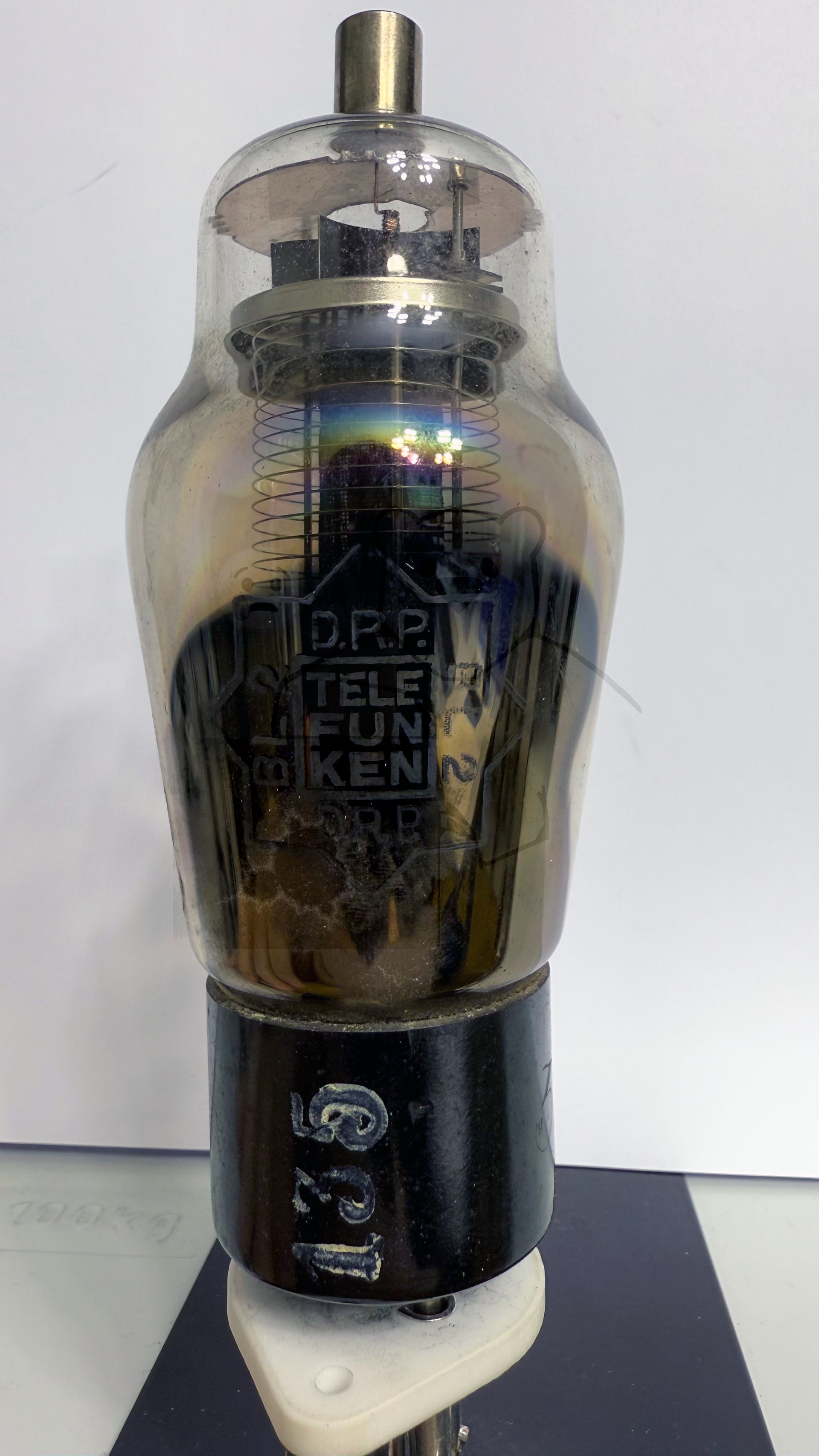

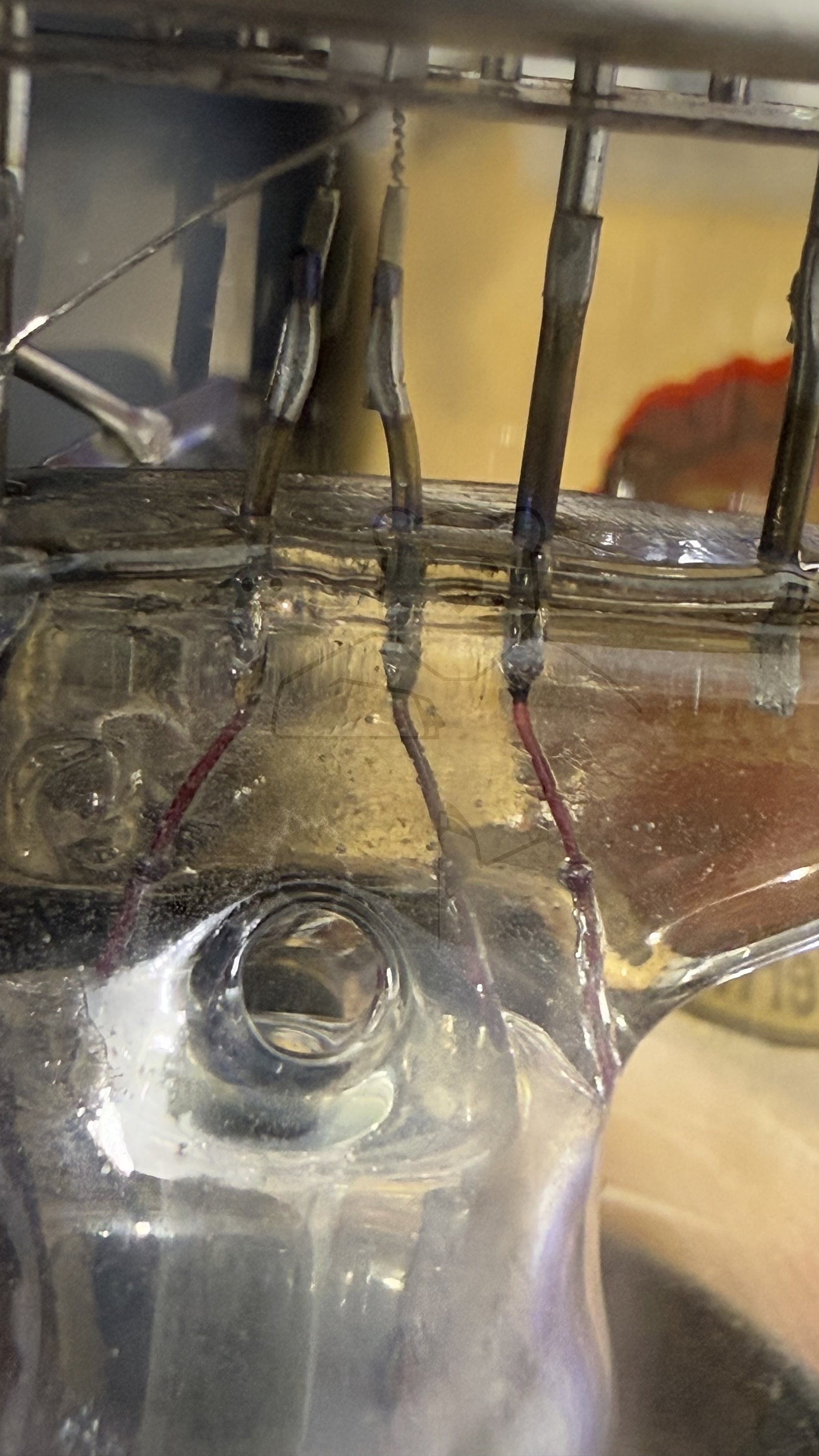

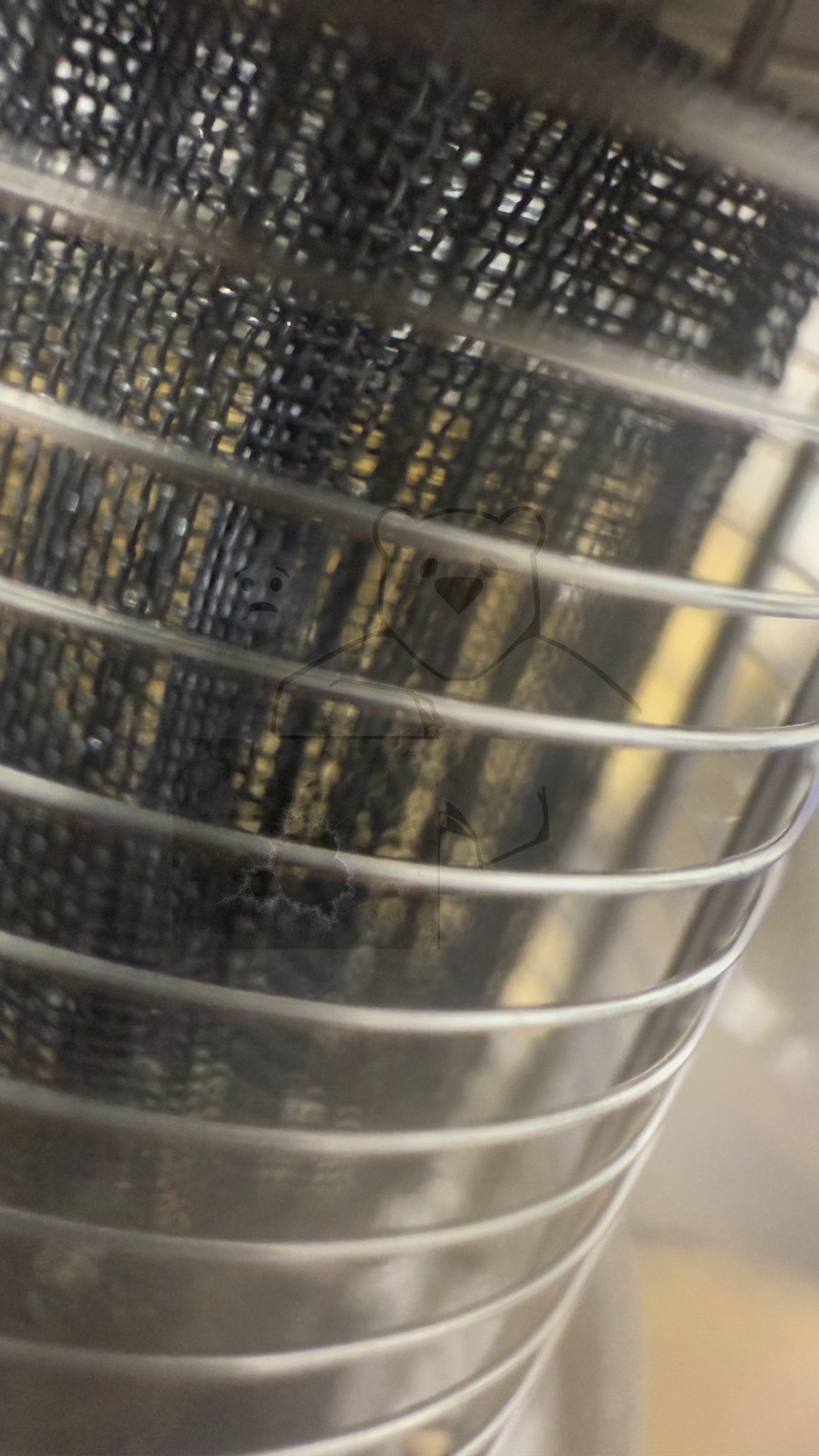

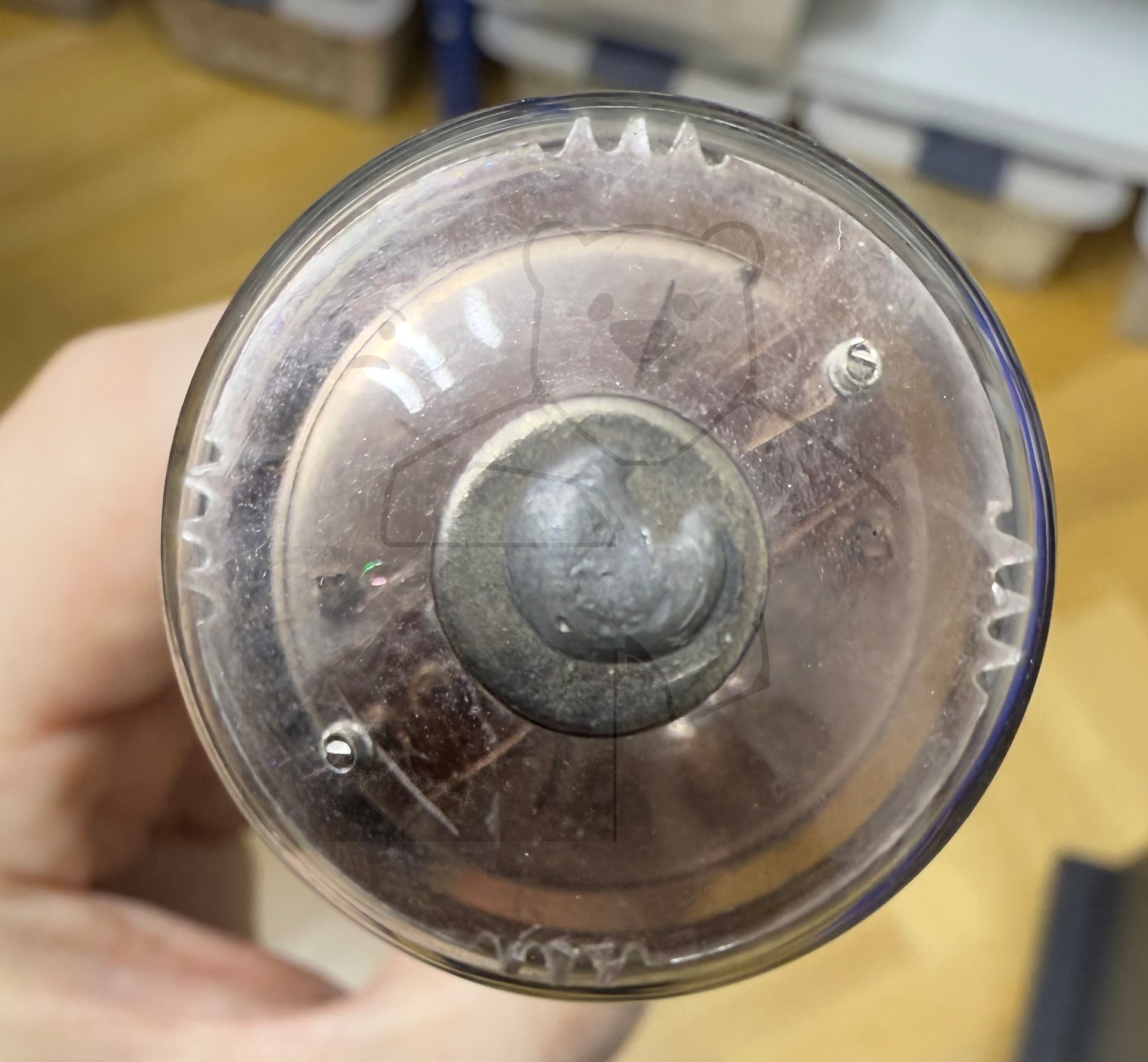

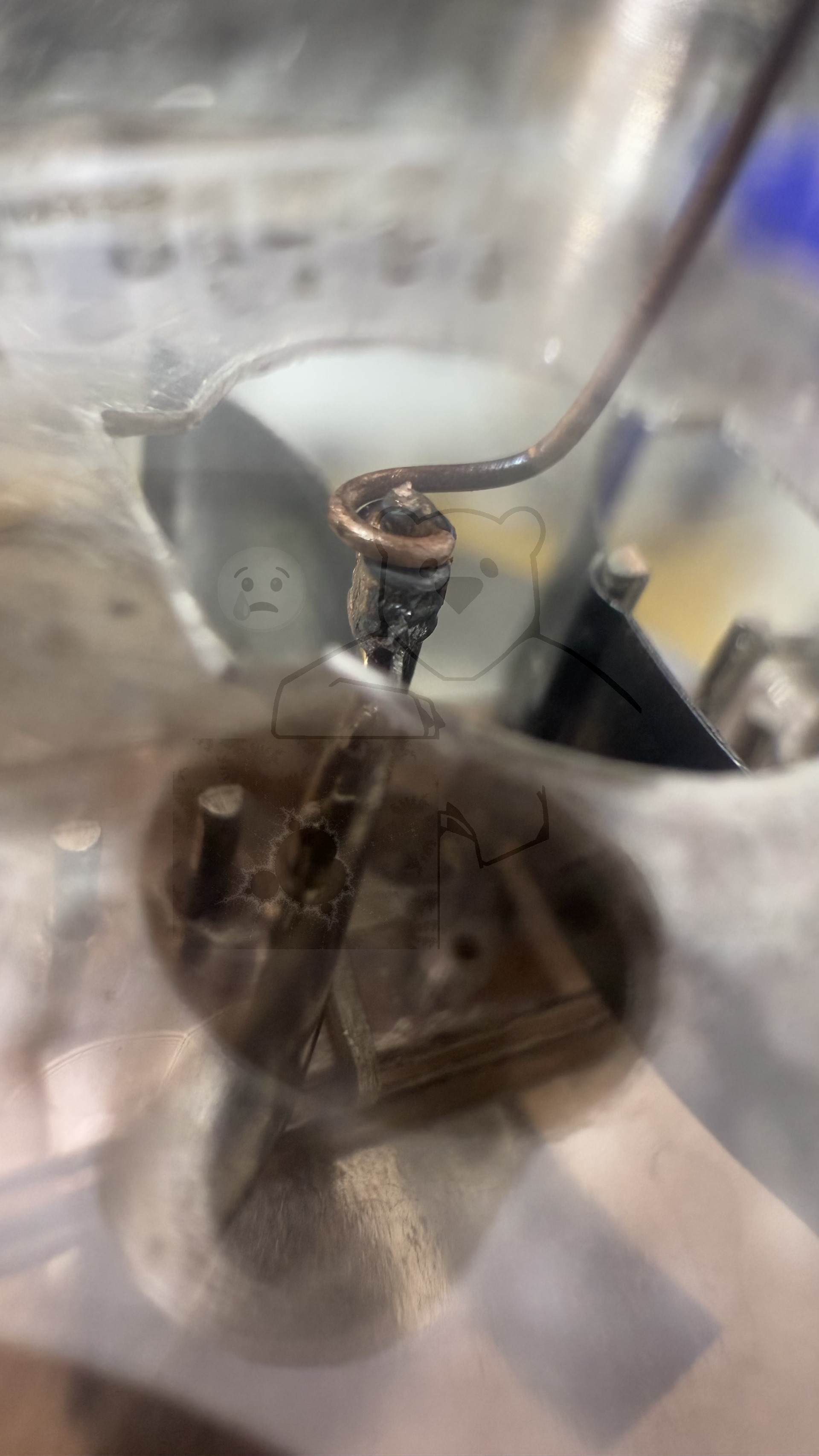

Daten und Bilder der Röhre: BL2

🔎 Beschreibung der Röhre: BL2 Inventarnummer: 00086

Name	→ BL2
Vergleichsname
Hersteller	→ Telefunken
Heizspannung (Volt)	30
Heizstrom (Ampère)	0,18
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Europa, 5pol. → Liste aller Röhren mit: Europa, 5pol.
Informationen Röhrentyp

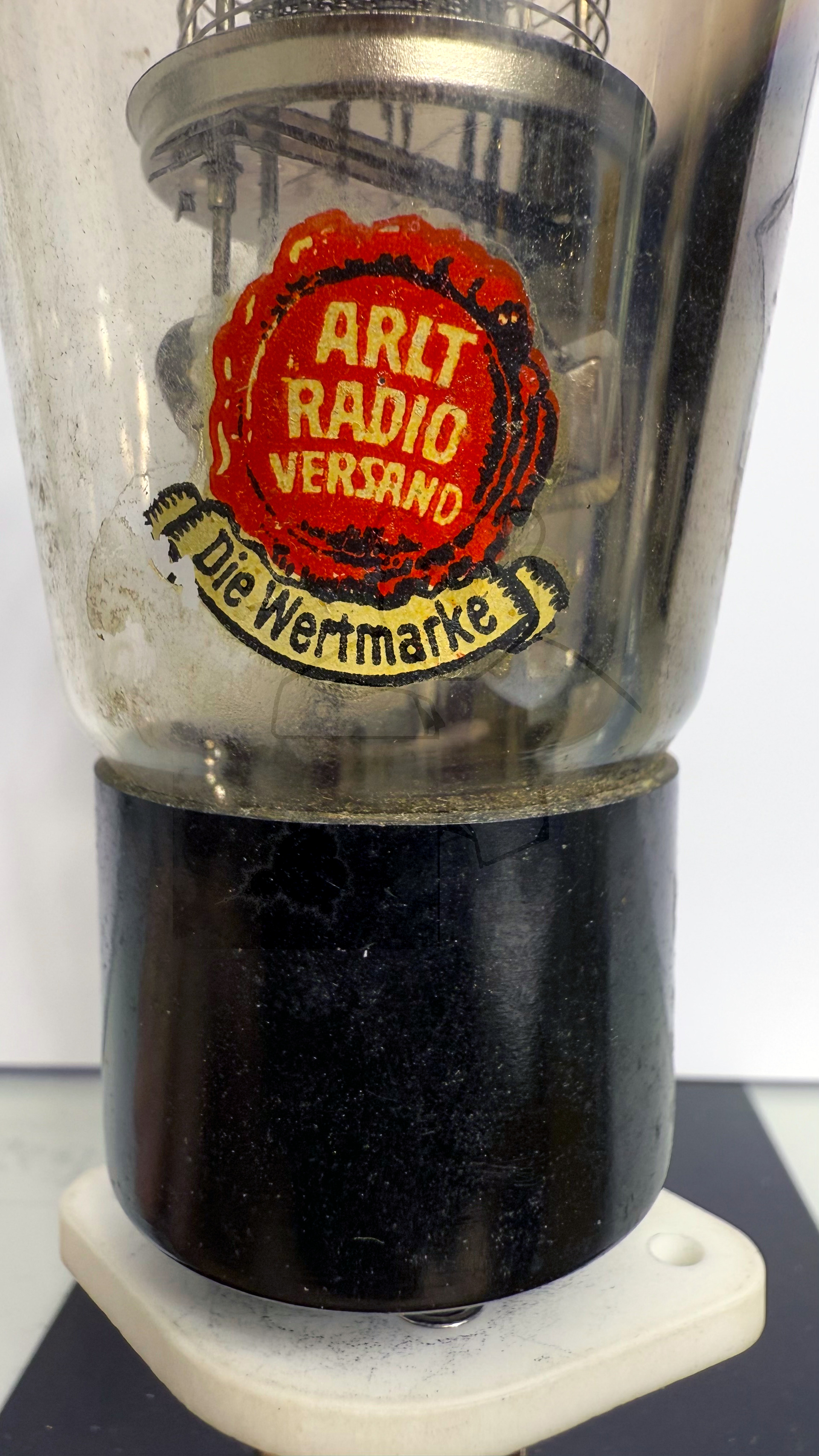

Informationen	Aufkleber 'Arlt Radio Versand - Die Wertmarke'

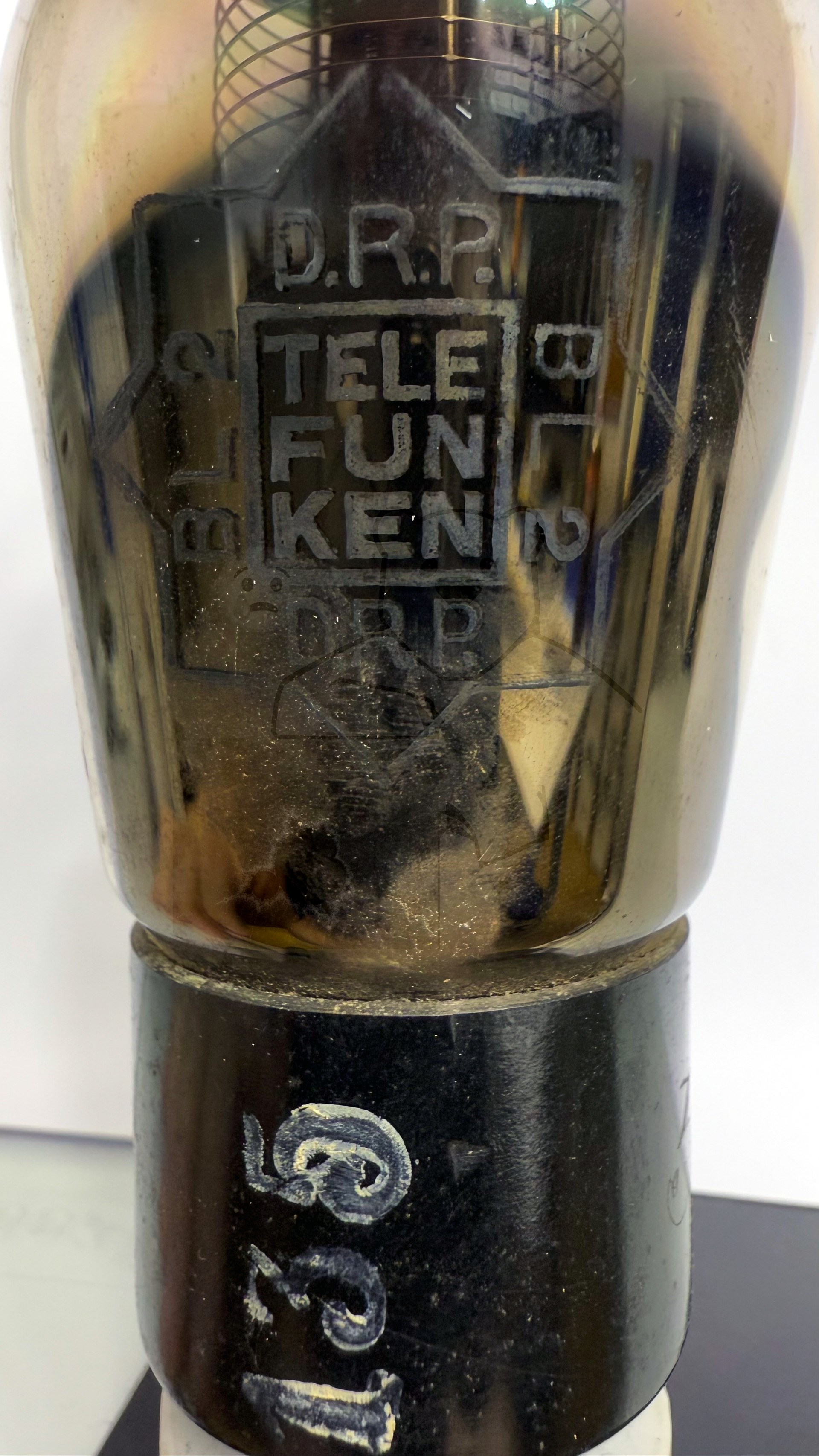

Kenn Nummer	135

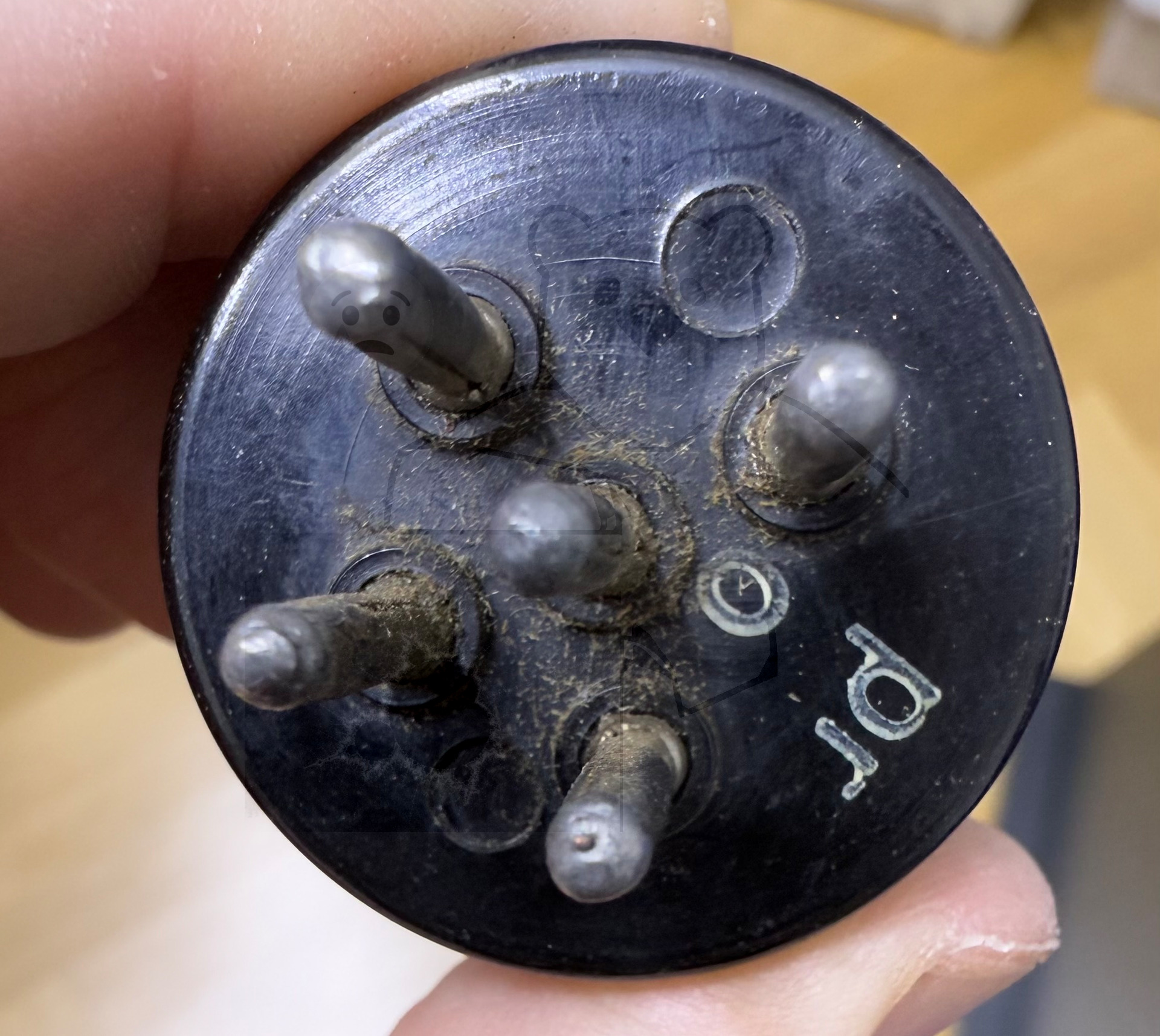

Ätz- Produktionscode	pr o
Serien Nummer
Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S117

🔎 Beschreibung der Systeme für die Röhre: BL2

	System 1
Kathode	5
Gitter 1	Kappe
Gitter 2	4
Gitter 3	5
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der BL2

Bildquelle: Neuberger RPM 370-1 Messkarte

🔎 Datenblätter zur Röhre: BL2
Anwendung BL2 Telefunken [www.tubedata.info].pdf (169 kB)
Pruefkarte BL2 - Funke W19 Roehrenpruefer.pdf (161 kB)
Pruefkarte BL2 - Neuberger RPM370 Roehrenmessgeraet.pdf (222 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
