đ Beschreibung der Röhre: TC03/5P-01 Inventarnummer: 00023
| Name | â TC03/5P-01 |
| Vergleichsname | |
| Hersteller | â Philips |
| Heizspannung (Volt) | 4 |
| Heizstrom (AmpĂšre) | 0,275 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | â Informationen zum Sockel: Aussenkontakt, 8pol. â Liste aller Röhren mit: Aussenkontakt, 8pol. |
| Informationen Röhrentyp | |
| Informationen | JN B. |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | Eigentum der Wehrmacht, BAL745 Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft. |
| Letzte Ănderung | |
| Lager | S40b |
đ Beschreibung der Systeme fĂŒr die Röhre: TC03/5P-01
| System 1 | |
| Kathode | 2 |
| Gitter 1 | 6 |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 8 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 3 |
| Abschirmung | |
| Funktion | â Endtriode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ DatenblĂ€tter zur Röhre: TC03/5P-01
Kurzdatenblatt TC03-5P-01 Philips [www.tubedata.info].pdf (2133 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: TC03/5P-01

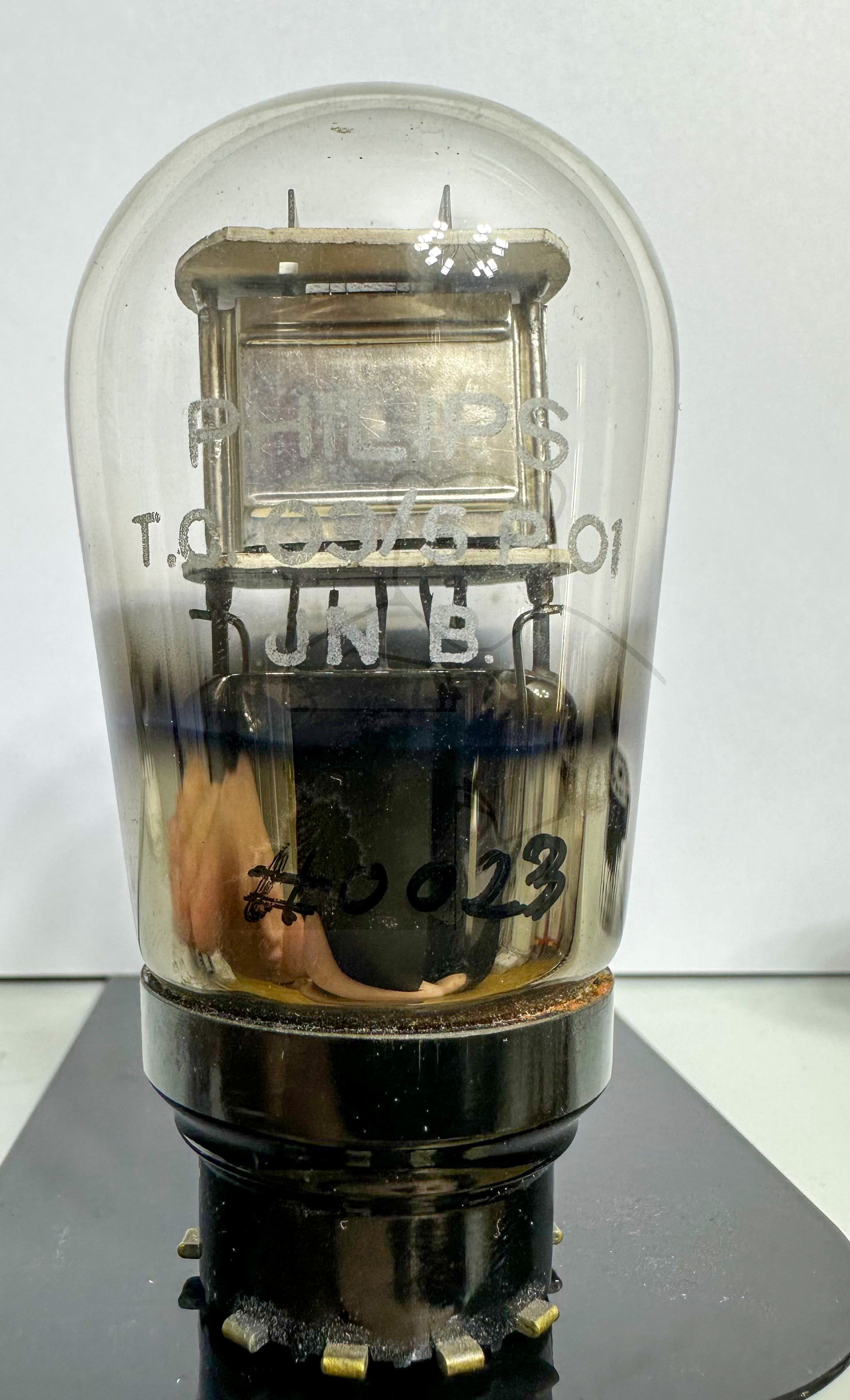

Röhre TC03-5P-01 #0023 Bild 1

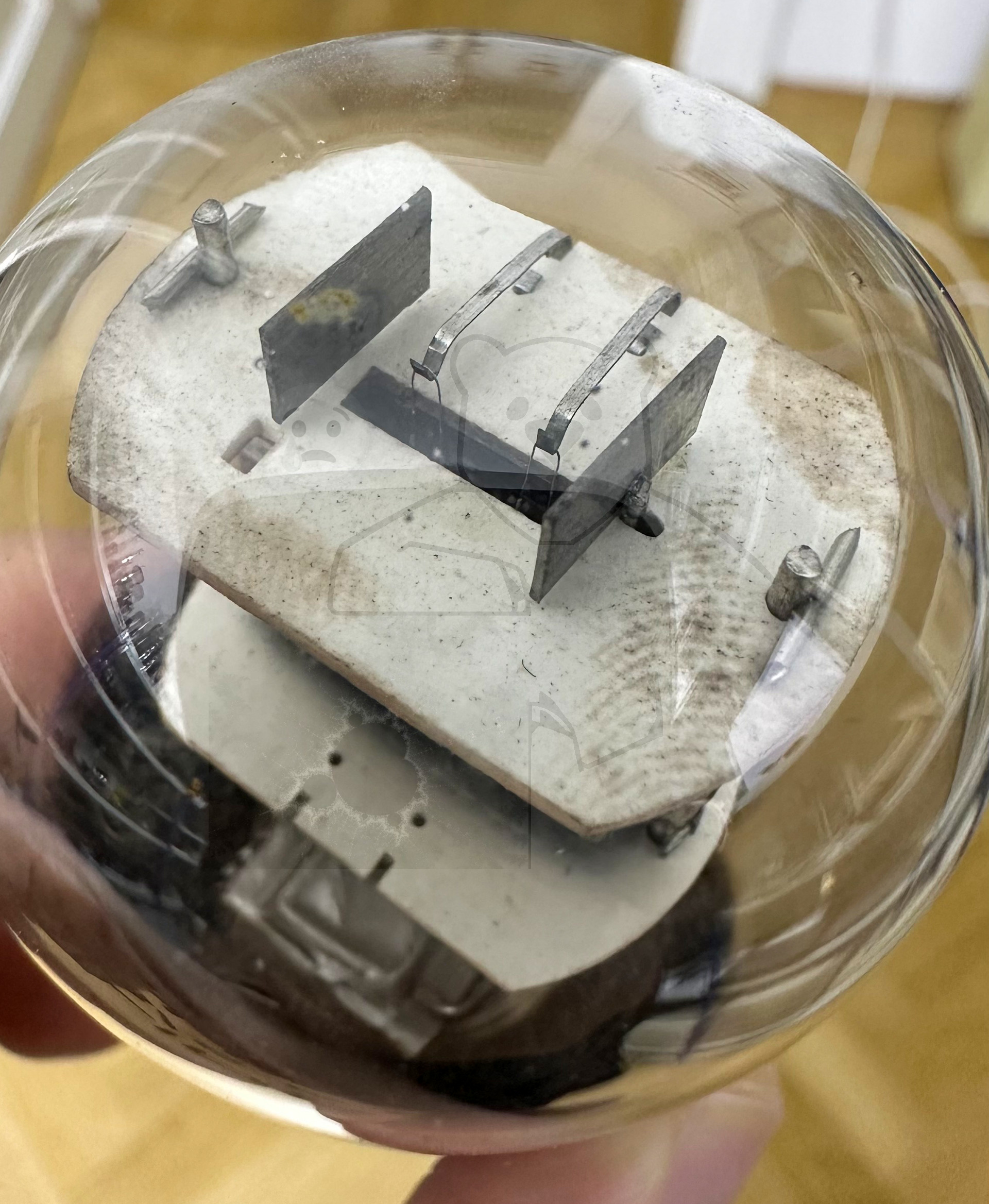

Röhre TC03-5P-01 #0023 Bild 2
