Daten und Bilder der Röhre: VT-65

🔎 Beschreibung der Röhre: VT-65

Name	VT-65
Vergleichsname	→ 6C5
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	11.06.2018 20:33:17

🔎 Beschreibung der Systeme für die Röhre: VT-65

	System 1
Kathode	8
Gitter 1	5
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	3
Anode 2
Leuchtschirm
Heizung	2, 7
Abschirmung	1
Funktion	→ Triode, Allgemein

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

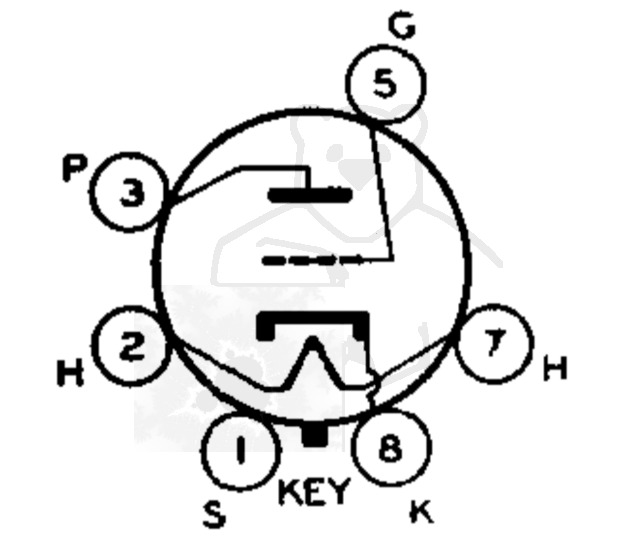

🔎 Sockelschaltung der VT-65

Bildquelle: RCA Datenblatt

🔎 Datenblätter zur Röhre: VT-65
Datenblatt 6C5 RCA.pdf (44 kB)
Datenblatt 6C5 Sylvania.pdf (364 kB)
