đ Beschreibung der Röhre: 6SC7 Inventarnummer: 06086
| Name | â 6SC7 |
| Vergleichsname | VT-105 |
| Hersteller | â KEN-RAD |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Oktal, 8pol. â Liste aller Röhren mit: Oktal, 8pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S38b |
đ Beschreibung der Systeme fĂŒr die Röhre: 6SC7
| System 1 | System 2 | |
| Kathode | 6 | 6 |
| Gitter 1 | 4 | 3 |
| Gitter 2 | ||
| Gitter 3 | ||
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 5 | 2 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 7, 8 | 7, 8 |
| Abschirmung | 1 | 1 |
| Funktion | â Niederfrequenzverstaerker, Triode |
â Niederfrequenzverstaerker, Triode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der 6SC7
Bildquelle: General Electric Datenblatt
đ DatenblĂ€tter zur Röhre: 6SC7
Datenblatt 6SC7 General Electric.pdf (375 kB)
Datenblatt 6SC7 RCA [www.tubedata.info].pdf (96 kB)
Datenblatt 6SC7 Tung-Sol [www.tubedata.info].pdf (75 kB)
Pruefkarte 6SC7 VT-103 - Funke W19 Roehrenpruefer.pdf (146 kB)
Pruefkarte 6SC7 VT105 - Neuberger RPM370 Roehrenmessgeraet.pdf (212 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 6SC7

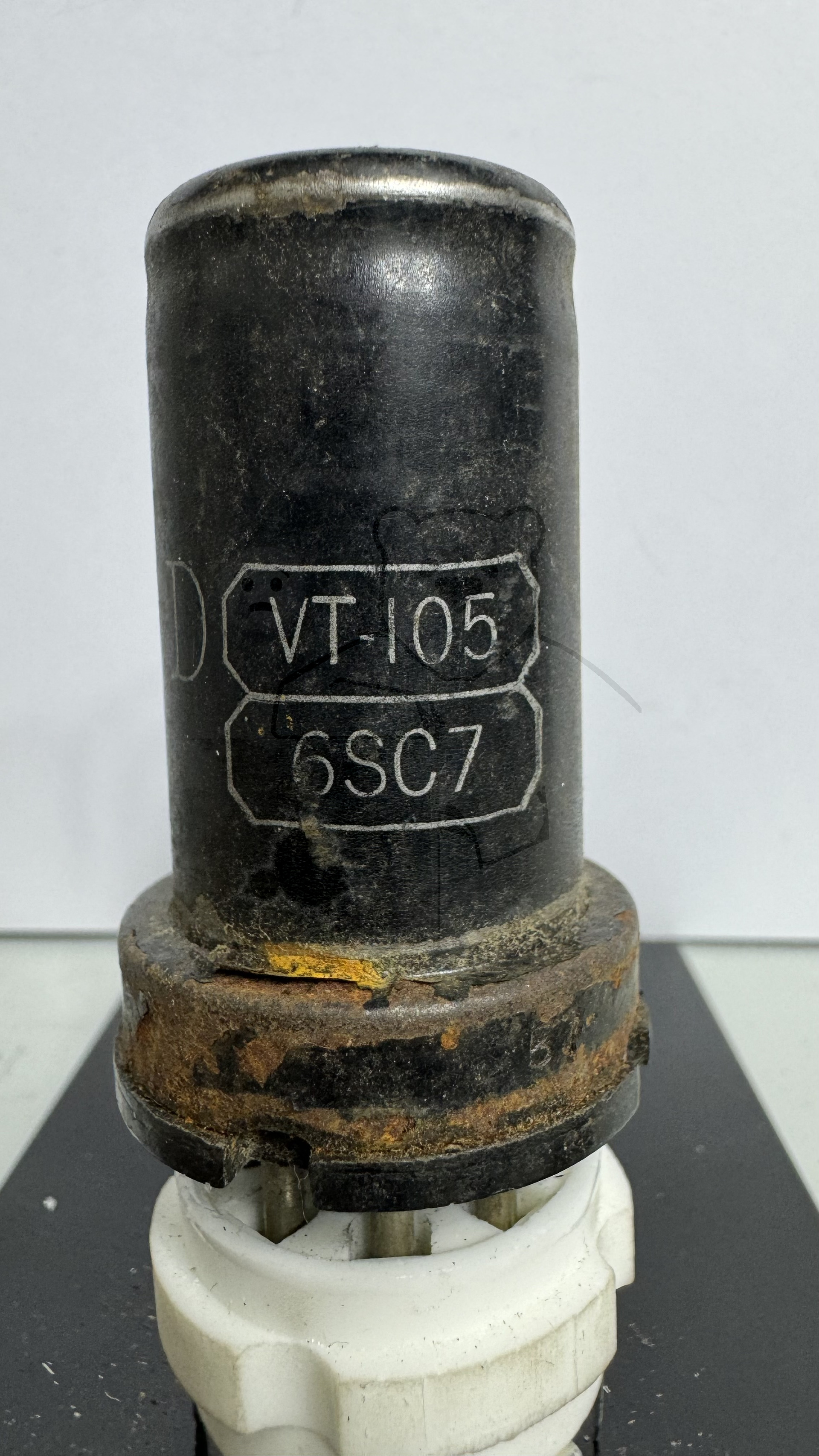

Röhre 6SC7 #6086 Bild 1
