đ Beschreibung der Röhre: 12K8 Inventarnummer: 06076
| Name | â 12K8 |
| Vergleichsname | CV703 |
| Hersteller | â KEN-RAD |
| Heizspannung (Volt) | 12,6 |
| Heizstrom (AmpĂšre) | 0,15 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Oktal, 8pol. â Liste aller Röhren mit: Oktal, 8pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | SC12038 |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S38b |
đ Beschreibung der Systeme fĂŒr die Röhre: 12K8
| System 1 | System 2 | |
| Kathode | 8 | 8 |
| Gitter 1 | 5 | 5 |
| Gitter 2 | 4 | |
| Gitter 3 | Kappe | |
| Gitter 4 | 4 | |
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 3 | 6 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 2, 7 | 2, 7 |
| Abschirmung | 1 | 1 |
| Funktion | â Mischroehre |
â Oszillator |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der 12K8
Bildquelle: General Electric Datenblatt
đ DatenblĂ€tter zur Röhre: 12K8
Datenblatt 12K8 General Electric.pdf (162 kB)
Datenblatt 12K8GT Tung-Sol.pdf (81 kB)
Pruefkarte 12K8 12K8Y VT132 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (196 kB)
Pruefkarte 12K8 12K8Y VT132 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (206 kB)
Pruefkarte 12K8 VT-132 - Karte 1 - Funke W19 Roehrenpruefer.pdf (153 kB)
Pruefkarte 12K8 VT-132 - Karte 2 - Funke W19 Roehrenpruefer.pdf (168 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 12K8

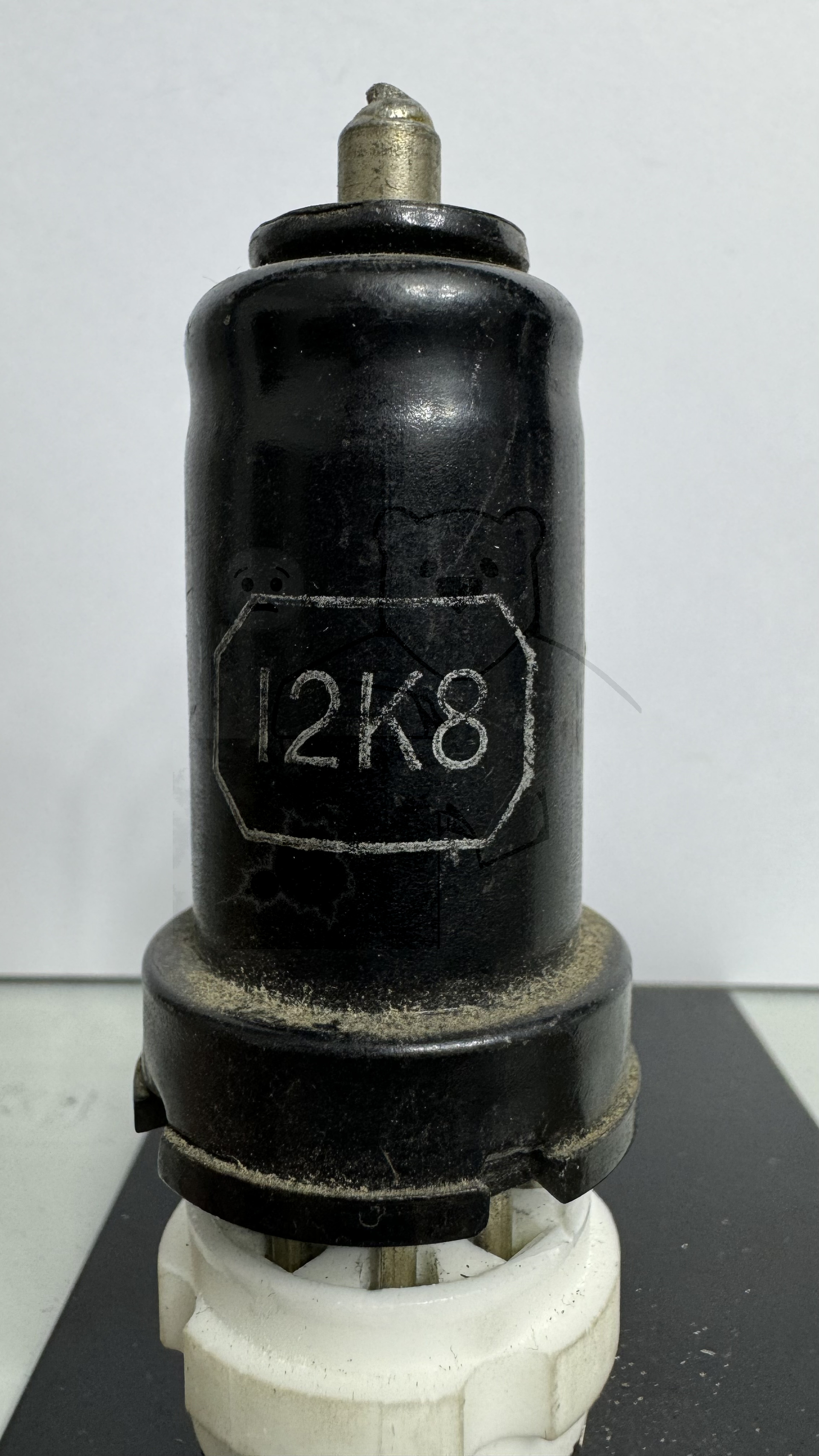

Röhre 12K8 #6076 Bild 1
