🔎 Beschreibung der Röhre: 6Н28Б-В Inventarnummer: 03990
| Name | → 6Н28Б-В |
| Vergleichsname | 6N28B-V |
| Hersteller | → UdSSR (Allgemein) |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 0,05 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | Drahtanschluesse → Liste aller Röhren mit: Drahtanschluesse |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ätz- Produktionscode | |
| Serien Nummer | |
| Verpackung | |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | S134 |
🔎 Beschreibung der Systeme für die Röhre: 6Н28Б-В
| System 1 | System 2 | |
| Kathode | 2 | 7 |
| Gitter 1 | 4 | 9 |
| Gitter 2 | ||
| Gitter 3 | ||
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 1 | 6 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 3, 8 | 3, 8 |
| Abschirmung | 5 | 5 |
| Funktion | → Niederfrequenzverstaerker, Triode |
→ Niederfrequenzverstaerker, Triode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

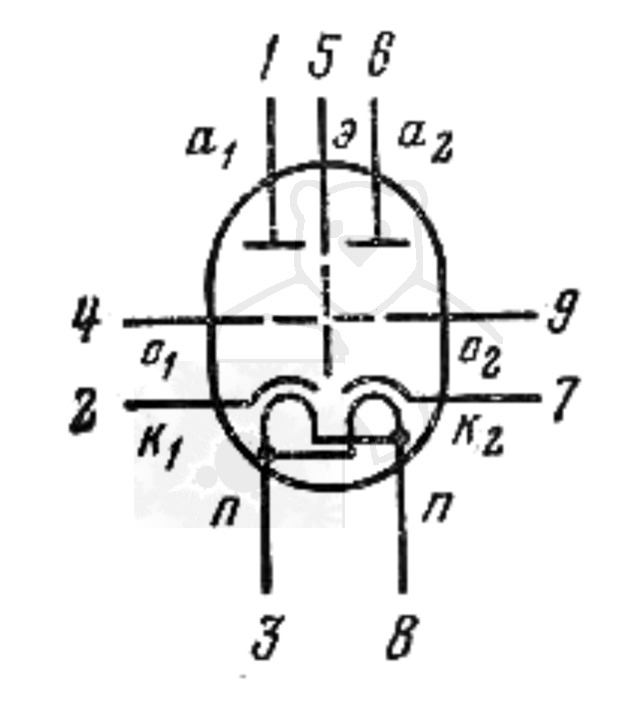

🔎 Sockelschaltung der 6Н28Б-В
Bildquelle: UdSSR Datenblatt
🔎 Datenblätter zur Röhre: 6Н28Б-В
Datenblatt 6N28B-V 6Н28Б-В.pdf (550 kB)
Datenblatt 6Н28Б-В UdSSR.pdf (329 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: 6Н28Б-В

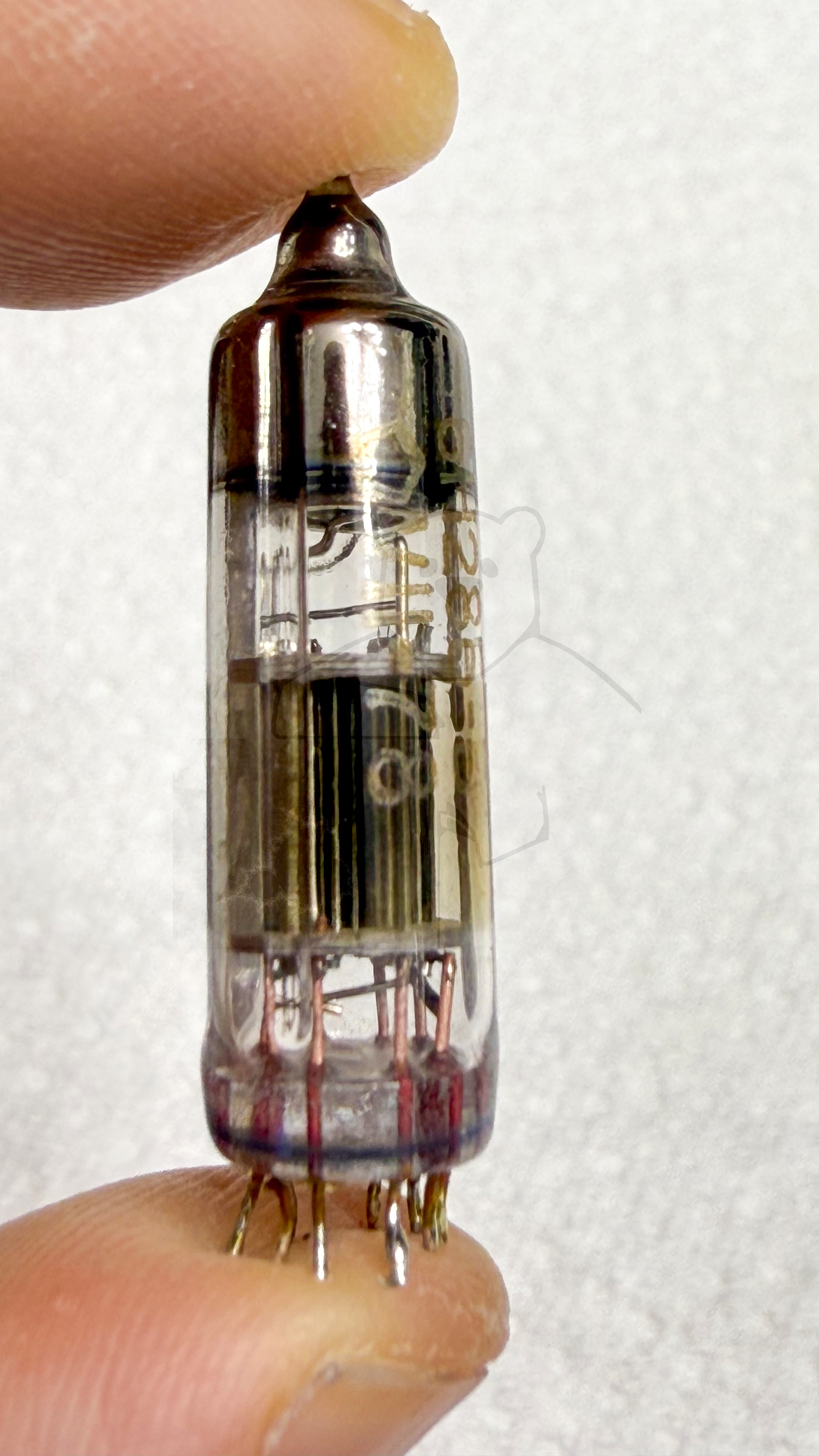

Röhre 6Н28Б-В #3990 6N28B-V Bild 1

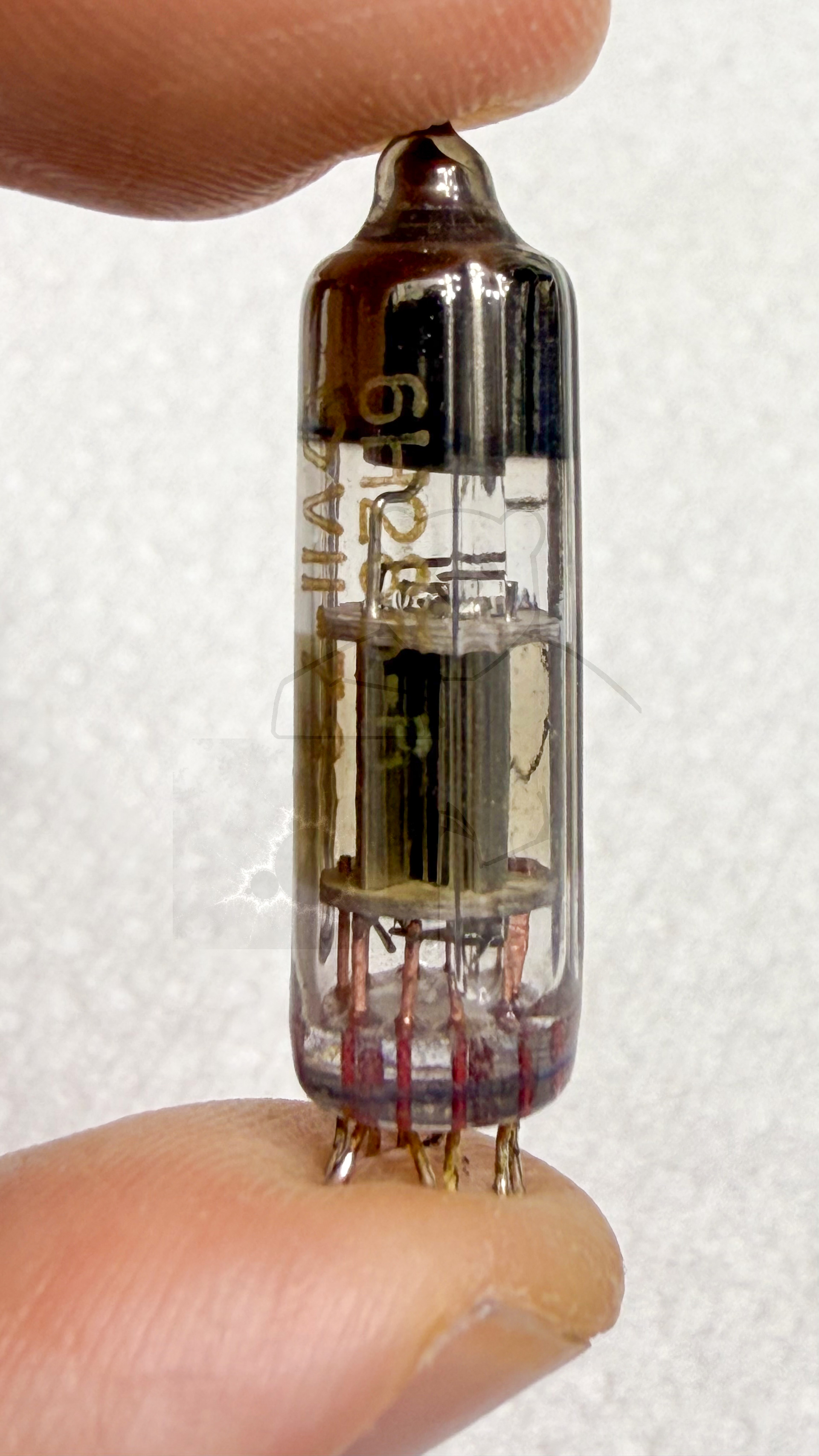

Röhre 6Н28Б-В #3990 6N28B-V Bild 2

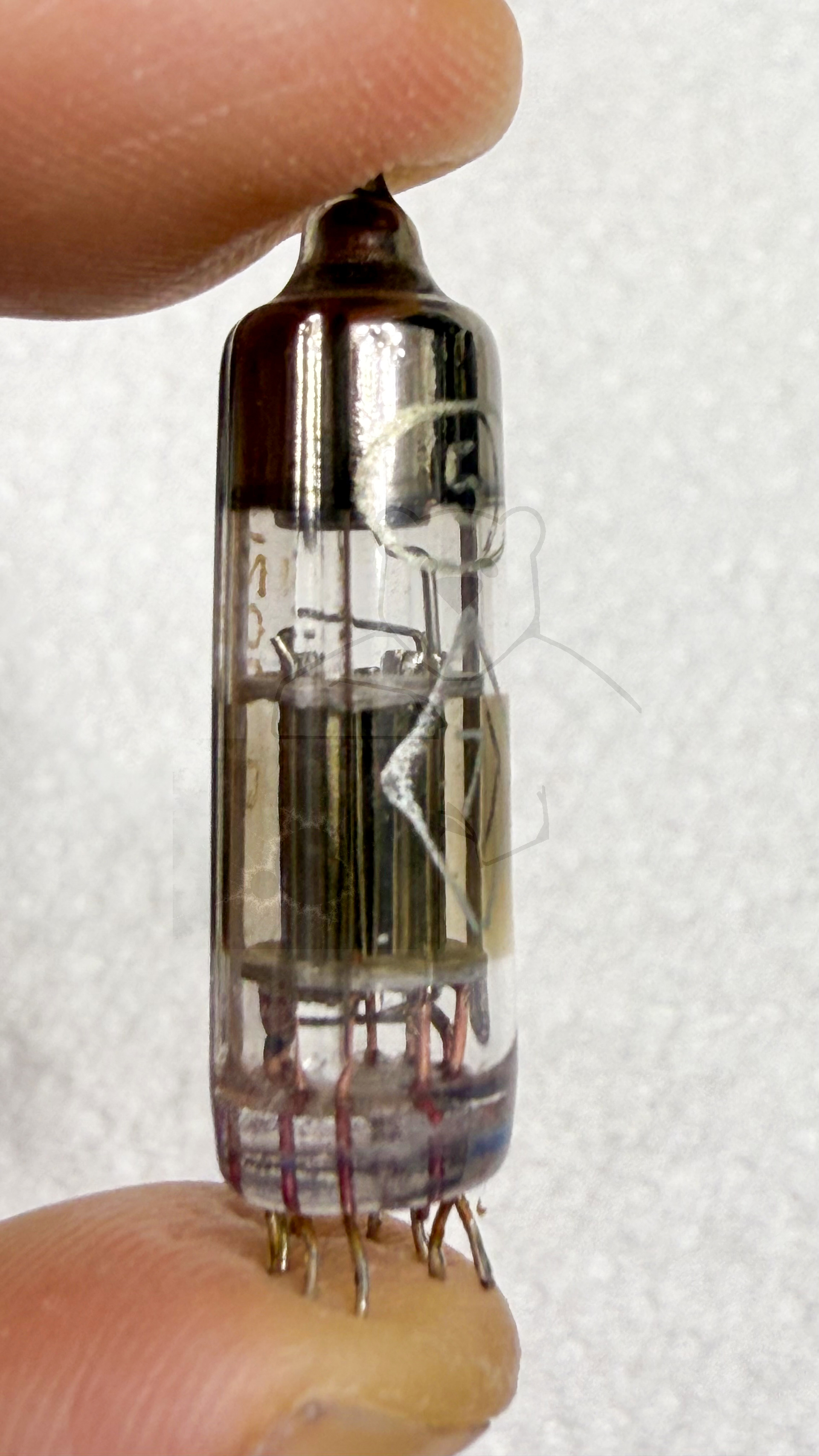

Röhre 6Н28Б-В #3990 6N28B-V Bild 3
